- бетонировка опорных конструкций мелкозернистым бетоном В15 в пределах габарита сечения элемента.

3.5 Лестницы

3.5.1. Одномаршевые лестницы устанавливаются с перекрытия на перекрытие с закреплением в верхнем уровне и свободным опиранием в нижнем уровне.

3.5.2. 2-х маршевые лестницы, состоящие из z- образных маршей, монтируются с опиранием и закреплением в верхнем и нижнем уровнях и опиранием промежуточных площадок на балку, установленную в специальные проемы в диафрагмах, ограждающих лестничную шахту.

3.6 Наружные керамзитобетоны панели

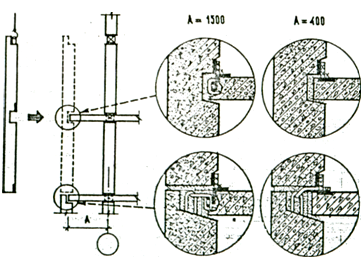

3.6.1. Монтаж наружных вертикальных панелей на консольные свесы перекрытия 1500мм включает следующие виды работ:

- монтаж и замоноличивание перекрытий 2-х этажей, если устанавливается панель на 2 этажа, и -1-го этажа, если панель одноэтажная;

- установка закладных деталей по краю перекрытия и бетонирование поясов;

- монтаж панели (при условии прочности бетона монолитного пояса перекрытия не менее 70% проектной) с подвижкой ее таким образом, что основание ее должно опереться на нижнее перекрытие, штроба в средней части должна попасть в торец среднего перекрытия (толщина опорного слоя свежеуложенного раствора – 10мм);

- сварные соединения закладных деталей панели и перекрытия;

- чеканка раствором щелей, образованных плоскостью перекрытия и вырезами в панелях.

3.6.2. Монтаж наружных вертикальных панелей на консольные свесы перекрытия 400 мм производится аналогично п. 3.6., с той лишь разницей, что отсутствует необходимость в бетонировании поясов и установке закладных деталей – они предусмотрены в изделиях панелей перекрытия.

3.6.3. Монтаж наружных горизонтальных панелей аналогичен п. 5.6.2., но дополнительно предусмотрено прикрепление панелей по концам к фахверковым вертикальным панелям.

3.7 Шпренгельные панели

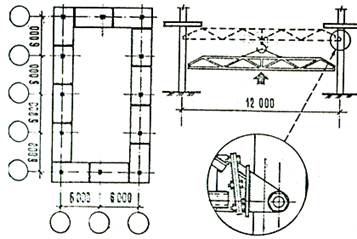

3.7.1. Монтаж шпренгельных ферм выполняется после монтажа замоноличивания надколонных полос по осям, на которых прикрепляются фермы к колоннам.

3.7.2. Фермы к месту монтажа подаются ниже уровня смонтированного перекрытия, а далее:

- устанавливаются опорные конструкции на колоннах (использую специальные отверстия в теле колонн);

- ферма снизу подается до совмещения пластин опорных фланцев колонны и фермы;

- выполняются фланцевые болтовые соединения опорных конструкций;

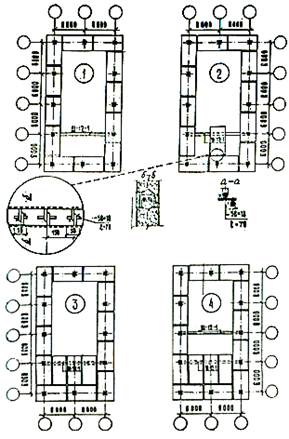

3.7.3. Последовательность монтажа шпренгельного перекрытия:

- первая ферма устанавливается по торцевой оси и закрепляется к колоннам;

- монтируется панель перекрытия НМП – с опиранием на торцевое перекрытие – с одной стороны, и на середину шпренгельной фермы – с другой;

- производится сварка узла опирания панели и прихватка 2-х петлевых выпусков в месте опирания на перекрытие, при этом безопасность выполнения работ страхуется краном;

- монтируются панели МСП- в соответствии с монтажными узлами, разработанными в данной системе;

- в следующем пролете процесс повторяется.

Расчет железобетонных колонн

Задание на проектирование. Рассчитать и сконструировать колонну среднего ряда (по оси 20 по ряду Р) административного десятиэтажного здания спорткомплекса с плоской кровлей при случайных эксцентриситетах (е0 = еа). Высота этажа H = 3,3 м. Сетка колонн 6х6 м. Здание возводится в I климатическом районе по снеговому покрову. Полезная ( временная ) нагрузка на междуэтажные перекрытия 2 кН/ м2 . Членение колонн поэтажное . Стыки колонн располагаются в уровне междуэтажных перекрытий. Класс бетона на сжатие по прочности не более В30, продольная арматура класс А-III . По назначению здание относится ко второму классу γn = 0,95. Решение. Определение нагрузок и усилий. Грузовая площадь от перекрытий и покрытий при сетке колонн 6х6 м равна 36 м2. Подсчет нагрузок сведен в таблицу 1.

Таблица 1. Нормативные и расчетные нагрузки.
