Толщину ребра оголовка определим из условия сопротивлению на смятие под прямым опорным давлением.

При tp =14мм Run =48 кН/см2

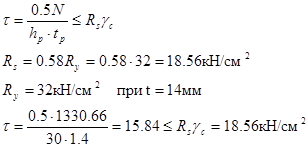

Проверяем ребра на срез на 50% от действующего усилия.

Размеры плиты принимаем конструктивно в зависимости от сечения колонны.

250 ´230 ´ 20 мм

Главные балки с колонной соединяем болтами нормальной точности. dб =20мм.

Расчет башмака для колонны сквозного сечения.

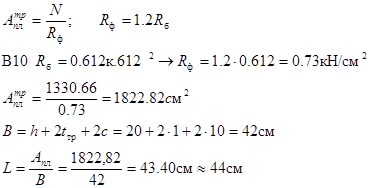

Для колонны сквозного сечения принимаю базу с распределительным устройством. Оно состоит из плиты и траверсы.

Давление под подошвой фундамента распределяется равномерно.

Траверсы делят плиту на ряд участков.

1. Плита опирается на 4 канта. Формула Галеркина:

a=200 мм, b=222 мм

по [т.8.6/5]

2. Плита опирается на 3 канта.

по [т.8.6/1] значений нет.

плита рассчитывается как консоль.

3. Участок 3 рассчитываем как консоль.

Проводим анализ (для проверки по т.6 п.11 СНиП):

tпл =10…20мм Ryn =33кН/см2 >29кН/см2 Þgс =1

tпл =20…40мм Ryn =31кН/см2 >29кН/см2 Þgс =1 Пусть tпл =20…40мм Ry =31 кН/см2

Принимаем tпл = 30мм

Определяем высоту траверсы из условия сварных швов.

Сварка ручная.Э50.

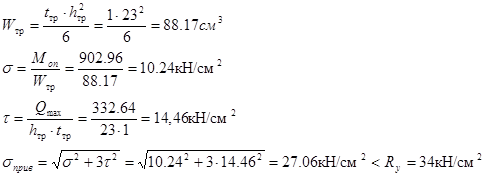

Проверка траверсы.

Прочность траверсы обеспечена.

Принимаем четыре фундаментных болта, т.к. у нас жесткое крепление.

dф.б. =30 мм

dотв =45 мм

Сталь болтов О9Г2С по ГОСТ 19281-73*

СПИСОК ЛИТЕРАТУРЫ

1. СНиП II-23-81*. Стальные конструкции / Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1990. – 96 с.

2. СНиП 2.01.07-85*. Нагрузки и воздействия / Минстрой России. – М.: ГП ЦПП, 2001. – 44 с.

3. СНиП 2.01.07-84*. Бетонные и железобетонные конструкции. – М.: Стройиздат, 2000. – 80с.

4. Мандриков А.П. Примеры расчета металлических конструкций: Учеб. пособие для техникумов. 2-е изд., перераб. и доп. – М.: Стройиздат, 1991. – 431 с.

5. Металлические конструкции. Общий курс: Учебник для вузов/ Под общ. ред. Е.И.Беленя. 6-е изд., перераб. и доп. – М.: Стройиздат, 1986. – 560с.

6. Металлические конструкции. В 3 т. Т. 1. Элементы стальных конструкций: Учеб. пособие для строит. вузов / Под ред. В.В.Горева. – М.: Высш. шк., 2004. – 551 с.

7. Металлические конструкции. В 3 т. Т. 1. Общая часть. (Справочник проектировщика) / Под общ. ред. В.В.Кузнецова (ЦНИИ проектстальконструкция им. Н.П.Мельникова) – М.: изд-во АСВ, 1988. – 576 с.

8. Свод правил по проектированию и строительству. СП 53-102-2004. Общие правила пректирования стальных конструкций/ Госстрой России – М., 2005. – 132 с.
