Суммарное значение нормативной нагрузки на балку:

==(0,872+0,4+0,95*8+0,9*17)*0,95=22,86кн/м2

Погонная нормативная нагрузка на балку настила:

кН/м.

Суммарное значение расчетной нагрузки на балку настила:

== (0,916+0,42+ 0,95*8,8+ 0,9* 22,1) * 0,95 = 28,11 кн/м2

Погонная расчетная нагрузка:

Рис. 3.2 Расчетная схема балки настила

Максимальный изгибающий момент:

Максимальная поперечная сила:

Конструктивный расчет. Подбор сечения балки.

Согласно пункту 5.18* учитываем развитие пластических деформаций.

По табл. 51 для стали С345 по ГОСТ 27772-88 для фасонного профиля при толщине Þ.

По табл. 66 принимаем в первом приближении для двутавра.

По табл. 6

Проверка сечения.

Вариант 1. Двутавр с не параллельными гранями полок. I№30

Расчетная погонная нагрузка на балку:

Уточняем изгибающий момент и поперечную силу:

По табл. 66 интерполяцией находим коэффициент сх.

сх=

Уточняем расчетное сопротивление, определенное по пределу текучести, с учетом толщины полки:

При tf = 10,2 мм Ry = 34 кН/см2

Проверка прочности по нормальным напряжениям:

Прочность по нормальным напряжениям обеспечена.

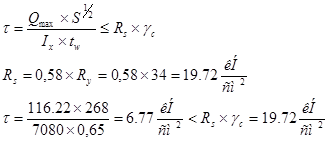

Проверка прочности по касательным напряжениям:

Прочность по касательным напряжениям обеспечена.

Проверка жесткости балки (по нормативным нагрузкам).

Уточняем нормативную нагрузку, действующую на балку, с учетом фактической массы балки.

Прогиб балки:

Жесткость балки обеспечена.

Проверяем общую устойчивость балки.

По пункту 5.16*а) устойчивость балки не требуется проверять при передаче нагрузки через сплошной жесткий настил, непрерывно опирающийся на сжатый пояс балки и надежно с ним связанный. Настил жесткий, приваривается к сжатому поясу балки настила, следовательно проверка общей устойчивости не требуется.

Проверка подобранного сечения

Вариант 2: двутавр балочный с параллельными гранями полок по ГОСТ 26020-83. I№30Б1

Расчетная погонная нагрузка на балку:

Уточняем изгибающий момент и поперечную силу:

По табл. 66 интерполяцией находим коэффициент сх.

сх=

Уточняем расчетное сопротивление, определенное по пределу текучести, с учетом толщины полки:

Прочность по нормальным напряжениям обеспечена.

Проверка прочности по касательным напряжениям:

Прочность по касательным напряжениям обеспечена.

Проверка жесткости балки (по нормативным нагрузкам).

Уточняем нормативную нагрузку, действующую на балку, с учетом фактической массы балки.

Прогиб балки:

Жесткость балки обеспечена.

Проверяем общую устойчивость балки.

По пункту 5.16*а) устойчивость балки не требуется проверять при передаче нагрузки через сплошной жесткий настил, непрерывно опирающийся на сжатый пояс балки и надежно с ним связанный. Настил жесткий, приваривается к сжатому поясу балки настила, следовательно проверка общей устойчивости не требуется.

Вариант 3: двутавр широкополочный с параллельными гранями полок по ГОСТ 26020-83. I№26Ш1.

Расчетная погонная нагрузка на балку:

Уточняем изгибающий момент и поперечную силу:

По табл. 66 интерполяцией находим коэффициент сх.

сх=

Уточняем расчетное сопротивление, определенное по пределу текучести, с учетом толщины полки:

Проверка прочности по нормальным напряжениям:
