Определяем глубину заложения фундамента исходя из конструктивных особенностей здания. В зданиях с подвалом заглубление подошвы фундаментов:

,

где - размер от чистого пола подвала до пола 1-го этажа;

- величина заглубления подошвы фундамента от низа пола подвала;

- высота цокольной части здания;

- высота принятой конструкции пола подвала.

Определяем расчетную глубину сезонного промерзания для суглинков в районе строительства (г. Воронеж):

,

где - величина нормативной глубины сезонного промерзания, определяемая по СниПу2.02.01-83 , пп. 2.26 и 2.27;

- коэффициент, учитывающий влияние теплового режима сооружения, принимаемый: для наружных фундаментов отапливаемых сооружений по таблице1 СНиПа 2.02.01-83

Определяем нормативную глубину промерзания:

,

где - безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе (гор. Воронеж).

-величина, зависящая от вида грунта (грунт – суглинок текучепластичный ) в соответствии с п.2.27 СНиПа 2.02.01-83.

Окончательно принимаем глубину заложения фундамента 2,6 м

4. Определение ширины подошвы столбчатого фундамента мелкого заложения на естественном основании для жилого здания с подвалом

Для колонны А:

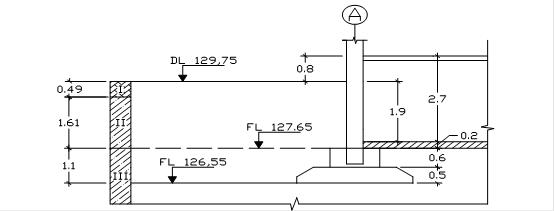

Запроектируем фундамент под колонну 8-и этажного жилого здания с подвалом. Расчетная нагрузка, действующая на колонну . Длина здания , высота. Отметка пола подвала – 2.7м. Глубина заложения подошвы фундамента . Отметка пола 1-го этажа на 80 см выше планировочной отметки.

Материал основания: суглинок текучепластичный

, , ,,

Определяем ориентировочную ширину подошвы ленточного фундамента:

,

где - расчетная нагрузка от массы сооружения на 1 пог.м.

значение расчетного сопротивления грунта песчаной подушки.

осредненный удельный вес стеновых блоков фундамента и грунта.

глубина заложения фундамента.

Полученная щирина подошвы столбчатого фундамента является предварительной, т.к. ширина определена исходя из табличного значения расчетного сопротивления основания. По этому размеру приняв типовую фундаментную подушку ФЛ 32.12 (2 штуки 3,2*2,4), находим уточненное значение расчетного сопротивления грунта основания:

где - коэффициенты условий работы грунтового основания и здания во взаимодействии с основанием, определяемые по таблице 3 СНиПа 2.02.01-83.

– коэффициент надежности приняый равным 1 т.к. прочностные характеристики грунта заданны в проекте, по результатам непосредственных испытаний грунтов на строй. площадке.

- коэффициенты, принимаемые по таблице 4 СНиПа 2.02.01-83 в зависимости от расчетного значения угла внутреннего трения грунта, находящегося непосредственно под подошвой фундамента.

- коэффициент, при .

- глубина заложения фундамента от уровня планировки срезкой или подсыпкой.

- осредненное расчетное значение удельного веса грунтов, залегающих выше отметки заложения подошвы фундамента (при наличии подземных вод) определяется с учетом взвешивающего действия воды), кН/м3.

где , , - мощности выше лежащих слоев.

- расчетное значение удельного веса грунта, залегающего непосредственно под подошвой фундамента.

- расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента.

, - приведенная глубина заложения наружных и внутренних фундаментов от пола подвала.

где - толщина слоя грунта от отметки подошвы фундамента до отметки низа пола подвала.

- толщина конструкций пола подвала.

- расчетное значение удельного веса материала конструкций пола подвала.

- расстояние от уровня планировки до пола подвала
