Принимаем 32 мм

Высоту траверсы определим из условия размещения шва крепления траверсы к ветви колонны. В запас прочности все усилия ветви передаем на траверсы через 4 угловых шва.

Сварка полуавтоматическая проволокой марки Св-08А, d = 2 мм; kш = 6 мм.

= 1415,72/(4·0,6·16,2) = 36,4 см

Принимаем .

1415,72/(4·0,6·(40 – 2)) = 15,52 < 16,2 кН/см2

4. РАСЧЕТ РЕШЕТЧАТОГО РИГЕЛЯ РАМЫ

Материал стержней ферм – сталь марки С245.

4.1 Определение усилий в стержнях фермы

Постоянная нагрузка:

Fg = 1,1152·6·3 = 20 кН

Рис. 4.1. Расчетная схема постоянной нагрузки

Снеговая нагрузка:

Fсн = 1,5·6·3·1.6 = 43 кН

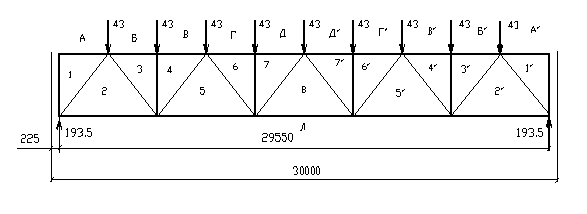

Рис. 4.2. Расчетная схема снеговой нагрузки

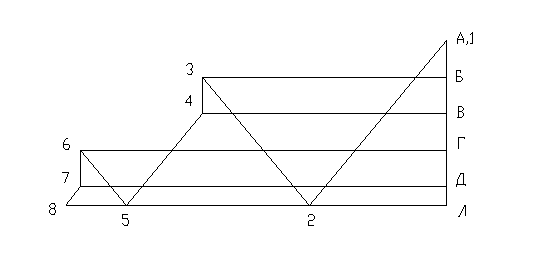

Рис.4.3. Диаграмма усилий от постоянной (или снеговой) нагрузки

Нагрузки от рамных моментов:

1) -392,403 кНм; = -161,71 кНм;

2) -392,403 – (-226,614) = -165,789 кНм; -161,71 – (-226,614) = 64,904 кНм.

Для построения диаграммы единичный момент заменяем парой сил с плечом, равным расчетной высоте фермы на опоре:

Н = М/(hоп - Sz0) =1/(3,15 – 0,1) = 0,328 кН.

Значения вертикальных опорных реакций фермы:

FA = - FB = M/ℓ = 1/29,55 = 0,0338 кН.

В

Рис.4.4. Расчетная схема усилий

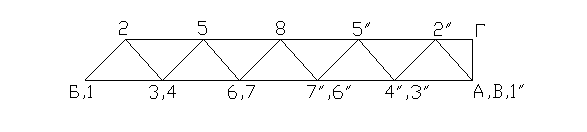

Рис.4.5. Диаграмма усилий от единичного момента

Расчетные усилия в элементах фермы сведены в таблицу 4.1.

4.2. Подбор и проверка сечений стержней фермы

Результаты расчета сведены в таблицу 4.2.

Таблица 4.1 Расчетные усилия в элементах фермы, кН
