Исходные данные

(вариант 1/25)

Длина здания 48 м

Ширина здания 27 м

Количество пролётов 3

Ширина пролётов ---

АБ 9 м

БВ 6 м

ВГ 12 м

Количество этажей 5

Высота этажа 3,6 м

Шаг колонн по рядам ---

А 6 м

Б 12 м

В 12 м

Г 6 м

Вид колонн (материал) ЖБК

Сечение колонн (база) 0,4 х 0,4 м

Нагрузка на фундаменты 10 кН/м3

Ряд А

N 2500 кН

Mx 290 кН/м3

Mу 120 кН/м3

Ряд Б:

N 4500 кН

Mx 350 кН/м3

Mу 160 кН/м3

Ряд В:

N 5400 кН

Mx 420 кН/м3

Mу 90 кН/м3

Ряд Г:

N 3500 кН

Mx 470 кН/м3

Mу 45 кН/м3

Планировочная отметка – 0,15 м

Отметка пола подвала ---

Район строительства г.Днепропетровск

Здание (тип) неотапливаемое

Физико-механические свойства грунтов

Таблица 1

Наименование грунта

Мощность слоя, м

с, кН/м3

сs, кН/м3

W,

Wl,

Wp,

ц , ˚

c, кг/см2

м

Кф, см/сек

Р, кг/см2

S, м

Чернозем

0.8 - 0.9

1,66

-

0,14

-

-

-

-

-

-

-

-

Песок мелкозернистый

6,0 - 5.6

1,93

2,65

0,2

-

-

-

-

0,27

-

-

-

Супесь пылеватая

4,5-3,8

1,5

2,66

0,21

0,2

0,2

17

7,0

0,3



0,1

0,62



0,2

1,22

0,3

1,83

0,4

2,8

Глина четвертичная

неогрн.

1,98

2,74

0,23

0,4

0,2

-

-

0.43

-

-

-

Ур.Гор.Вод.

2,0 м



Анализ инженерно-геологических условий площадки

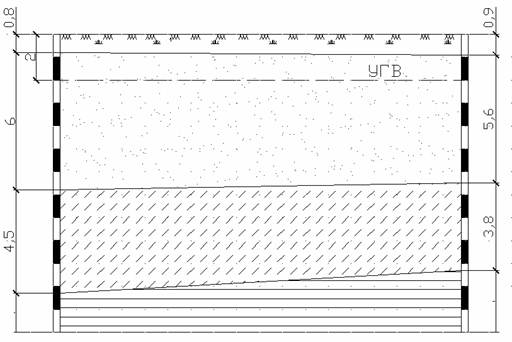

Геологический разрез

По основным физическим характеристикам и классификационным показателям грунтов площадки определяются физико-механические характеристики грунтов площадки, обеспечивающие возможность определения расчетного сопротивления и деформации оснований, а именно:

1) песчаного грунта:

- коэффициент пористости е

где - плотность минеральных частиц

W - природная влажность - природная плотность

- степень влажности грунта

2) супеси пылеватой

- коэффициент пористости е

3) глина четвертичная

- коэффициент пористости е

- число пластичности грунта по значениям влажностей на пределе текучести и раскатывания

Ip = Wl - Wp = 0,4 – 0,2 = 0,2

- показатель текучести грунта

По вычисленным физико-механическим характеристикам и классификационным показателям грунта по табл.1 прил.1 СНиП 2.02.01-83 определяются прочностные и деформационные характеристики грунта С, j, Е,

Все вычисленные и определенные физико-механические характеристики грунтов заносятся в сводную таблицу физико-механических характеристик грунтов площадки.

Таблица 2



, кН/м3

s, кН/м3

C, кПа

j

E, Мпа

Чернозем

16,6

-

-

-

-

Песок мелкозернистый

19,3

26,5

2

32

28

Супесь пылеватая

15

26,6

7

17

9,52

Глина четвертичная

19,8

27,4

61

19,5

22,5
