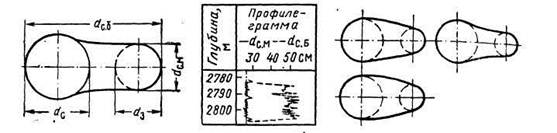

Рис. 3. Конфигурация сечения скважины по профиле грамме, определяемая геофизическим построением.

d3 — диаметр замкового сечения

Конфигурацию сечения скважины по профилеграмме определяют графически (рис. 3). Такое построение дает лишь приближенное представление о конфигурации сечения скважины. Легко заметить, что наиболее узкая часть желоба не всегда контролируется диаметром замкового сечения. В зависимости от положения центра прибора в скважине (возможность смещения которого заложена в его конструкции) форма сечения может существенно меняться при одинаковых значениях dc. б и dc. м (рис. 4)

Таким образом, профилеграмма служит в основном как качественный индикатор желобов, которые влекут за собой прихват бурильных инструментов и вызывают тяжелые формы аварий при бурении. Кроме того, профилеграмму используют при реше- нии и других задач: предупреждении осложнений при спуске обсадных колонн, выборе интервалов пакеровки при работе пласто-испытателями на бурильных трубах и т. п.

На интенсивность желобообразования значительное влияние оказывает литологический состав пород. Под интенсивностью процесса желобообразования в скважине понимают отношение суммарной длины lж фактически выделенных в рассматриваемом интервале желобов к мощности исследуемого интервала h, выраженное в процентах. Установлено, что в большинстве случаев желоба приурочены к глинистым породам: глинам, глинистым алевролитам, мергелям; интенсивность достигает здесь 30—40%. Значительно реже желобообразование наблюдается в песчаниках и известняках, где интенсивность составляет 3—10%. В геохимических породах (ангидриты, гипс, соль) желоба не образуются. Масштабы регистрации профилеграмм выбирают такие же, как и для кавернограмм. Профилеграммы на копиях совмещают По линии номинального диаметра. Здесь же вычерчивают и ка-вернограмму.

3. Опишите, как определяется коэффициент нефтегазонасыщения по данным методов сопротивлений.

а) Определение коэффициентов нефтенасыщения, газонасыщения и нефтегазонасыщения по данным метода сопротивлений для гидрофильных межзерновых коллекторов

По удельному сопротивлению рп продуктивного коллектора получают коэффициент водонасыщения kB пор, не устанавливая фазового состояния углеводородов, присутствующих в порах. Следовательно, в нефтенасыщенном коллекторе определяют коэффициент нефтенасыщения kн=1—kB, в газонасыщенном — коэффициент газонасыщения kT=\—kB, в нефтегазонасыщенном — коэффициент нефтегазонасыщения kнг=1—kB (при выражении значений всех коэффициентов в долях единицы).

Коэффициент водонасыщения kB по величине рп определяют следующим образом.

1. Определяют рп исследуемого пласта по данным БЭЗ или индукционного метода.

2. Устанавливают kn пласта одним из рассмотренных выше способов; затем находят по корреляционной связи Рп—kn соответствующее значение Рп и с учетом рв вычисляют рвп . Если скважина пересекла пласт в водонефтяной зоне содержит полностью водонасыщенную часть, величину рвп определяют непосредственно по диаграммам БЭЗ или индукционного метода в этой части коллектора.

3. 3. Рассчитывают Рн.

4. По зависимости PH=f (kB) для данного класса коллектора , которую получают экспериментально в лаборатории на образ­цах данного коллектора, находят величину kB, соответствующую значению PH

5. Вычисляют параметры kE, kT или kur (в зависимости от фазового состояния углеводородов) как 1—kB.

Существуют два способа получения зависимостей PH=f(kB)y которые различаются способами моделирования kB в исследуемом образце коллектора. В первом способе на каждом образце изменяют kB в пределах от kB, =100% до kB min=kB св, далее получают для крайних (1 и kB св) и двух-трех промежуточных значений kB соответствующие им величины Рн и составляют для каждого образца экспериментальный график PH=f{kB). Затем, получив множество зависимостей PH = f (kB, ) для индивидуальных образцов коллектора, группируют их по классам коллекторов и для каждого класса составляют усредненный график Рн = = f(kB) с характерным для этого класса значением п .

Зависимости первого типа моделируют условия, близкие к условиям переходной зоны, и могут быть применены в первую очередь для определения kB в коллекторах, расположенных в переходной зоне.

Зависимости второго типа составляют на основе семейства графиков Pn = f(kB) для различных классов коллекторов. Эти зависимости PHmax = f (kB, св) являются геометрическим местом точек, ограничивающих семейства графиков слева и имеющих координаты Рн mах и kB св, характерные для данного класса коллекторов. Такие зависимости моделируют условия в зоне предельного насыщения нефтяной или газовой залежи и могут быть применены в первую очередь для определения kB CB в коллекторах, расположенных в этой части залежи.

Определить по рп коэффициент kB можно в необсаженных скважинах, заполненных РВО, по данным БЭЗ и индукционного метода; в скважинах, обсаженных стеклопластиковыми трубами при заполнении их РВО или РНО, и в скважинах необсаженных, заполненных РНО, получить kB, можно только по диаграммам индукционного зонда.

В настоящее время метод сопротивлений — основной метод ГИС, дающий информацию о параметрах kH, kT, kHГ на стадии оперативной интерпретации данных ГИС в разведочных скважинах, законченных бурением, на стадии завершения разведки и подсчета запасов и, наконец, на стадии разработки месторождения в эксплуатационных необсаженных скважинах.

Метод сопротивлений используют для определения йн, kr, kHr в межзерновых терригенных коллекторах — чистых и глинистых песчаниках и алевролитах, в карбонатных коллекторах с межзерновой или преимущественно межзерновой пористостью с

Kп общ, >6—10%.

б)Определение коэффициентов нефтенасыщения, газонасыщения и нефтегазонасыщения для слоистых глинистых терригенных коллекторов по данным методов сопротивлений .

Слоистый глинистый терригенный коллектор представлен чередованием тонких прослоев коллектора (продуктивного или водоносного) и глины. Удельное сопротивление продуктивного слоистого коллектора рп определяется из уравнения

где рНп, ргл — удельное сопротивление нефте-газонасыщенного прослоя коллектора и глинистого прослоя; Хгл— доля общей мощности слоистого коллектора, приходящаяся на глинистые прослои.

Прослои коллекторов и глин в пачке глинистого продуктивного коллектора настолько малы по мощности, что выделяются они в лучшем случае только на диаграммах микроэлектрических методов (МБК и др.), которые ие дают информации о неизмененной части коллектора. По диаграммам БЭЗ, особенно больших зондов (АО>4 м), и индукционного метода удается определить лишь интегральное значение удельного сопротивления пачки рп.

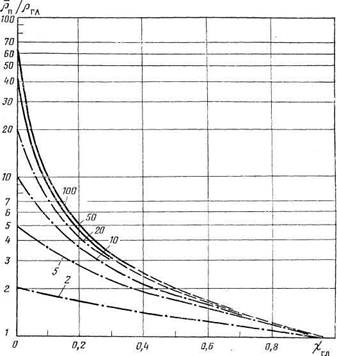

Рис. 6. Палетка для определения величины рнп по значению рп пачки и Хгл в слоистом глинистом коллекторе.

Шифр кривых — Рнп/Ргл
