1) Начальная точка хода β2;

2) Начальная точка хода β3.

Вынос в натуру поворотных точек квартала секционной застройки выполнен с точек теодолитного хода полярным способом.

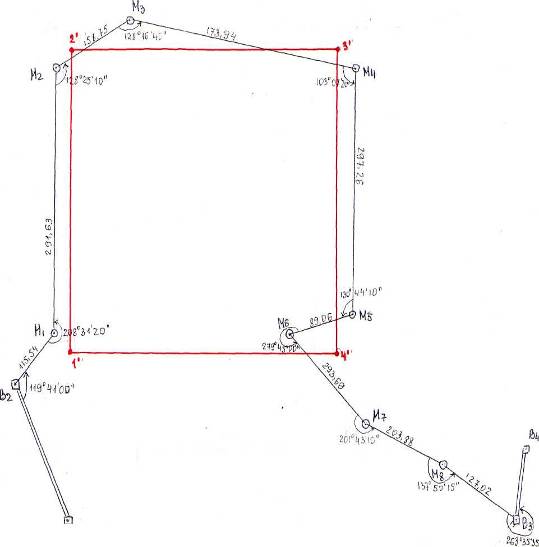

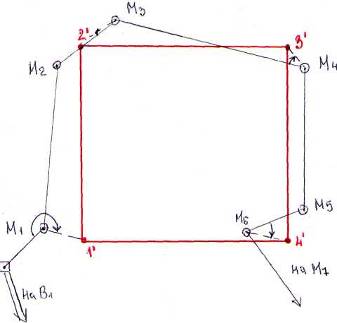

Схема выноса поворотных точек квартала полярным способом.

Координаты поворотных точек 1', 2', 3', 4' квартала секционной застройки были сняты с плана. Дирекционные углы и горизонтальные проложения линий получены из решения обратной геодезической задачи. По полученным данным составлен разбивочный чертёж для выноса в натуру поворотных точек квартала.

По полученным данным составлен разбивочный чертёж для выноса в натуру поворотных точек квартала секционной застройки.

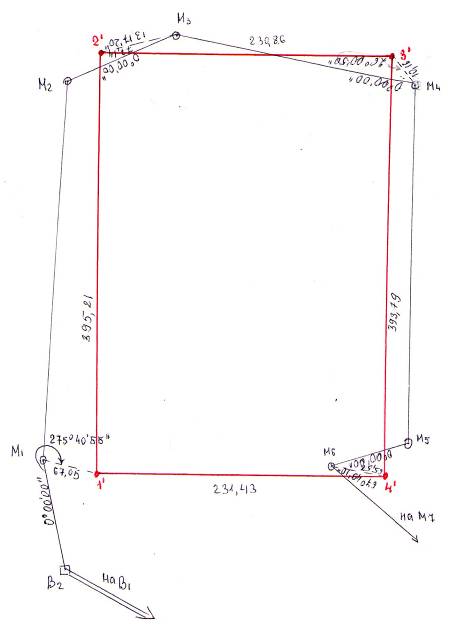

Разбивочный чертёж для выноса в натуру поворотных точек квартала секционной застройки

геодезический межевание теодолитный участок

Последовательность выноса:

1.С т. M1 ориентируясь на т. В2 .выносят точку 1' квартала;

2.С т. М3 ориентируясь на т. М2 выносят точку 2' квартала;

З.С т. М4 ориентируясь на т. М3 выносят точку 3' квартала;

4.С т. М6 ориентируясь на т. М5 выносят точку 4';

5.Для контроля выполняют промеры сторон квартала. Допустимое расхождение 1/2000

6.2 Подготовка геодезических данных для выноса в натуру поворотных точек кварталов №1 и №2

Для выноса в натуру поворотных точек 1, 7, 8, 14 и 15, 20, 21, 26, 27, 32 кварталов №1 и №2 соответственно был проложен теодолитный ход так, чтоб расстояние от точек хода до снимаемых поворотных точек было не более 100 м, а расстояние между точками хода - не более 300 м.

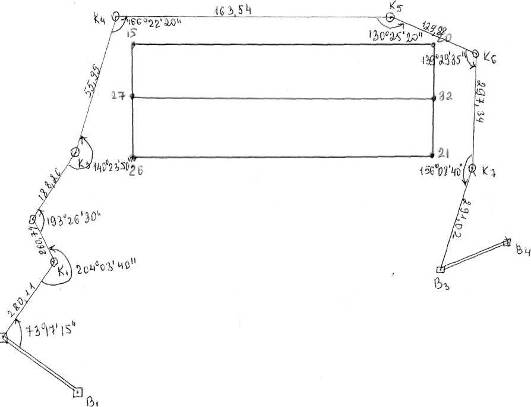

Схема теодолитного хода

Координаты точек теодолитного хода были получены графически. Дирекционные углы и горизонтальные проложения линий теодолитного хода получены из решения обратной геодезической задачи.

Для контроля вычислили сумму углов практическую и теоретическую по формулам:

Вт=1521°39'46"

Вп=1521°39'46"

Вт- Вп =0

По полученным данным составлен разбивочный чертёж для выноса в натуру точек теодолитного хода.

Разбивочный чертёж для выноса в натуру точек теодолитного хода

1) Начальная точка хода β2;

2) Начальная точка хода β3.

Вынос в натуру поворотных точек кварталов №1 и №2 выполнен теодолитом 2Т5К полярным способом с точек теодолитного хода Кз, К4, K5, К6.

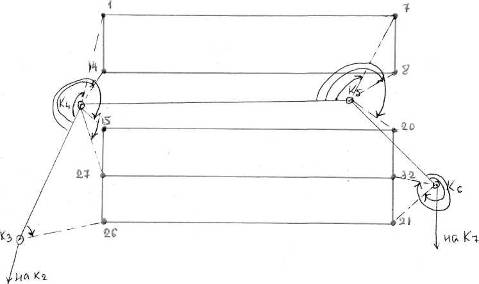

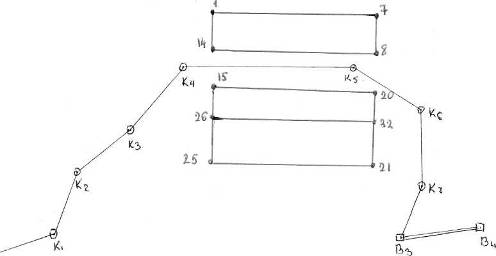

Схема выноса поворотных точек полярным способом.

Координаты поворотных точек 5,2,3,7 и 1,6,8,4 квартала блокированной застройки были получены графически. Дирекционные углы и горизонтальные проложения линий получены из решения обратной геодезической задачи.

По полученным данным составлен разбивочный чертёж для выноса в натуру поворотных точек кварталов усадебной застройки.

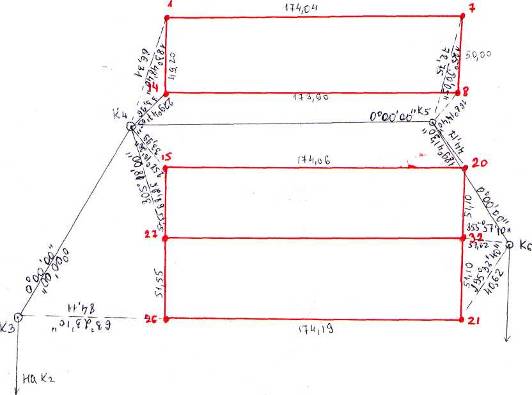

Разбивочный чертёж для выноса в натуру поворотных точек квартала усадебной застройки

Последовательность выноса:

1. С т. К3 ориентируясь на т. К4 выносят точку 26;

2. С т. К4 ориентируясь на т. К3 выносят точки 1,14,15,27;

3. С т. К5 ориентируясь на т. К4 выносят точки 7,8,20;

4. С т. К6 ориентируясь на т. К5 выносят точки 21,32;

5. Для контроля выполняют промеры сторон квартала. Допустимое расхождение 1/2000.

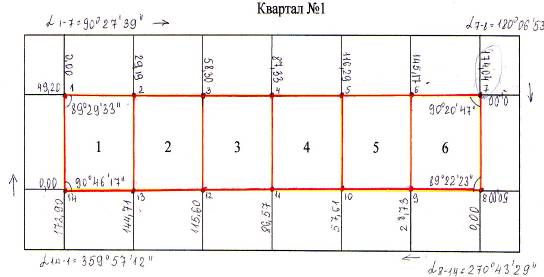

Разбивочный чертеж для выноса участков кварталов с усадебной застройкой

Квартал №1

Начиная, с точки 1 в сторону точки 7 последовательно откладываем заданные расстояния и получаем точки 2, 3,4, 5, 6.

Для контроля от точки 7 до 8 откладываем 50,00 м.

От точки 8 в сторону точки 14 откладываем заданное расстояние и получаем точки 9,10,11,12,13.

Для контроля от точки 14 до точки 1 откладываем расстояние 49,20 м.

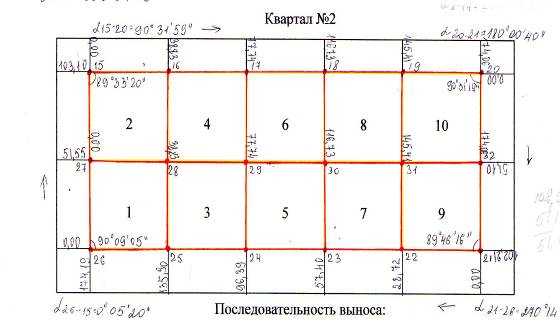

Квартал №2

Начиная, с точки 15 в сторону точки 20 последовательно откладываем заданные расстояния и получаем точки 16,17,18,19.

Для контроля от точки 20 до 32 откладываем расстояние 50,10 м и от точки 32 до 21 расстояние 51,11 м.

От точки 21 в сторону точки 26 откладываем заданное расстояние и получаем точки 22, 23, 24, 25.

Для контроля от точки 26 до точек 27 и 15 откладываем соответственно расстояние 51,55 м и 103,1

6.3 Привязка зданий к строительной сетке

Строительная сетка проектируется для привязки зданий (сооружений). Осуществляется привязка с помощью следующих способов: способ перпендикуляров, полярный способ и линейная засечка.

6.3.1 Способ перпендикуляров

Привязка здания к строительной сетке способом перпендикуляров проводилась в следующей последовательности:

1.С плана были сняты координаты точки С.

Хс=1357,78м;

У с=2926,64 м;

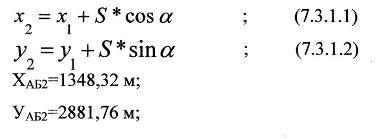

2.При решении прямой геодезической задачи по формулам были получены координаты точки АБ2:

Схема привязки здания способом перпендикуляров

З.При решении обратной геодезической задачи были получены дирекционный угол и горизонтальное проложение линии АБ2-С.

4.Полученные данные используются для нахождения расстояния АБ2-L=9,50 м и АБ2-М=44,87 м через прямоугольные треугольники. Из определения синуса и косинуса получены расстояния.

5.Так как главные оси здания параллельны сторонам строительной сетки, то дирекционный угол линии С-С2 будет равным дирекционному углу линии AB2-A1B2.

6.Зная координату т. С, дирекционные углы и проектные размеры здания (l=56м, b=15м), то из решения прямой геодезической задачи по формулам получили координаты поворотных точек здания.

По полученным данным составлен разбивочный чертёж для выноса здания в натуру. Вынос зданий на местность проводится теодолитом 2Т5К.

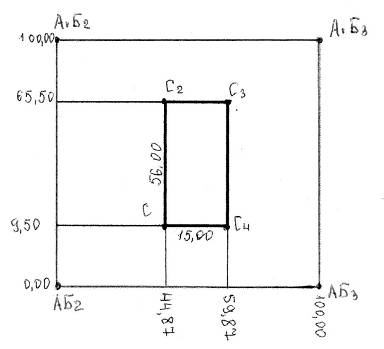

Разбивочный чертёж для выноса на местность здания способом перпендикуляров

Последовательность выноса:

1. От т. АБ2 в сторону т. А1Б2 откладываются расстояния 9,50м, 65,50м.

2. От т. АБ2 в сторону т. АБ3 откладываются расстояния 44,87м, 59,87м.

3. На пересечении перпендикуляров, опущенных от строительной сетки получаем т.С, С2, С4

4. Зная размеры строения, получаем т.С3

Полярный способ

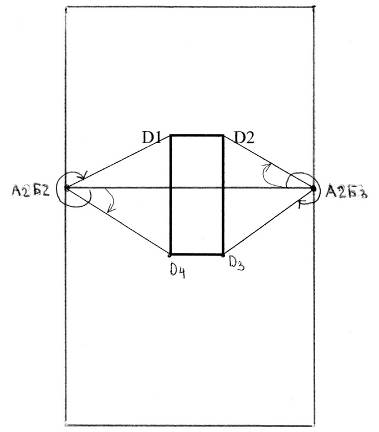

Схема привязка здания к строительной сетке полярным способом

Привязка здания к строительной сетке проводилась в следующем порядке:

1. Графически были сняты координаты точек D1,D2, D3, D4;

2. Дирекционные углы и горизонтальные проложения линий А2Б2-D1, А2Б2-D4, A2B3-D2, А2Б3-D3 получены из решения обратной геодезической задачи.
