При прохождении g-лучей через слой вещества интенсивность излучения I0g снижается до величины Ig.

Ig = I0g × e – m0dl

I0g - первоначальная толщина слоя;

l – толщина слоя;

d - плотность вещества;

m0 – массовый коэффициент поглощения гамма – излучений.

Интенсивность поглощения оценивается толщиной слоя вещества, в котором поток g-квантов уменьшается в 2 раза.

Интенсивность радиоактивного излучения пород в скважине измеряют с помощью индикатора гамма – излучения. В качестве индикатора используют сцинтилляционные счетчики.

Погрешность измерений тем больше, чем меньше импульсов, испускаемых в единицу времени (скорость счета). Уменьшить погрешность можно путем усреднения наблюдений за некоторый интервал времени tя.

Гамма – излучение, измеряемое при гамма – каротаже, включает в себя так называемое фоновое излучение (фон). Фоновое излучение вызвано загрязнением радиоактивными веществами материалов и космическим излучением. Влияние космического излучения резко снижается с глубиной и на глубине несколько десятков метров на результатах измерений уже не сказывается.

Измерение радиоактивности производится с помощью радиометров, которые состоят из скважинного прибора и наземного пульта, соединенных между собой геофизическим кабелем.

Важнейшим элементом радиометров являются детекторы излучения. В качестве детекторов излучения в скважинной аппаратуре применяют газонаполненные (газоразрядные) или сцинтилляционные счетчики.

Гамма-гамма каротаж

Метод гамма-гамма-каротаж (ГГК) основан на измерении интенсивности Jγγ гамма-излучения, рассеянного породой при ее облучении потоком гамма-квантов.

Для исследований используют установку, включающую детектор и источник гамма-квантов с расположенным между ними экраном (фильтром) из стали и свинца, предохраняющим детектор от прямого гамма-излучения источника. Расстояние между источником и центром детектора называется размером зонда и в зависимости от целей исследований изменяется в пределах 30 - 40 см.

Интенсивность излучения, регистрируемого при ГГК, зависит от плотности и вещественного состава горных пород и в основном определяется процессами комптоновского рассеяния и фотоэлектрического поглощения гамма-квантов породой. Испускаемые источником гамма-кванты большой энергии претерпевают на пути своего движения несколько актов рассеяния, значительно уменьшают свою энергию и поглощаются в результате фотоэффекта. Как следствие, около источника устанавливается некоторое их распределение (облако), обусловленное свойствами окружающей среды, ее способностью рассеивать и поглощать гамма-кванты. В результате по мере удаления от источника поток рассеянных гамма-квантов около детектора, расположенного от источника на довольно значительном расстоянии (в среднем 20 см), быстро убывает, особенно с увеличением плотности горной породы и концентрации в ней тяжелых элементов.

Относительная роль процессов комптоновского рассеяния и фотоэффекта, кроме перечисленных факторов, зависит от начальной энергии гамма-квантов. В соответствии с этим применяют два варианта ГГК: плотностной и селективный.

Плотностной вариант (ГГК-П). В варианте ГГК-П породы облучаются потоком жестких гамма-квантов с энергией 0,5-2 МэВ; мягкие гамма-кванты с энергией менее 0,2 МэВ поглощаются с помощью фильтра. Величина измеряемого в этом случае рассеянного гамма-излучения с энергией более 0,2 МэВ будет определяться количеством электронов в единице объема среды Ne,

Ne = (z/A) N δп,

где z – заряд ядра; А – атомная масса; N – число Авогадро; δп – плотность среды. В горных породах, представленных в основном легкими элементами z/А ≈ 0,5, откуда Ne=cδп, где с - некоторая постоянная величина.

Поскольку Ne ≈ δп показания ГГК-П будут зависеть лишь от плотности среды: чем больше плотность окружающей среды, тем меньше показания ГГК-П, и наоборот. Длина зонда ГГК-П 20 — 40 см.

Плотностной вариант ГГК - один из основных методов, применяемых для оценки пористости горных пород.

Нейтрон – нейтронный каротаж

На диаграммах ННКТ водородсодержащие пласты выделяются низкими значениями, малопори­стые пласты — более высокими значениями. Однако на пока­зания ННКТ значительное влияние оказывают элементы, об­ладающие большим сечением захвата тепловых нейтронов, по­этому ННКТ весьма чувствителен к содержанию хлора и получаемые результаты сильно зависят от минерализации про­мывочной жидкости и пластовой воды.

Показания ННКН практически не зависят от содержания в окружающей среде элементов с большим сечением захвата тепловых нейтронов, в том числе хлора. Они определяются главным образом замедляющими свойствами среды — водородосодержанием. Следовательно, показания ННКН более тесно связаны с содержанием водорода в породе, чем показания НГК и ННКТ. Однако для ННКН характерна малая глубинность ис­следования, которая изменяется в зависимости от свойств по­род и их водородосодержания от 20 до 40 см, уменьшаясь с рос­том водородосодержания. Наименьший радиус исследования характерен для ННКН, так как область распространения надтепловых нейтронов меньше, чем тепловых.

По данным НК через содержание водорода определяется об­щая пористость пород. При этом учитывается ряд геологиче­ских и технических факторов.

За условную единицу измерения при нейтронном каротаже приняты значения Iусл.ед, измеренные в баке с пресной водой. При использовании в качестве эталонной жидкости дизель­ного топлива в измерения необходимо вводить поправки за счет разницы в водородосодержании нефти и воды. При ка­либровке приборов НК выполняются измерения потока гамма-излучения или нейтронов на имитаторах пористых пластов (ИПП). Полученные данные используются для построения зависимости Iусл.ед=f(kп). Погрешность приведенных измере­ний не должна превышать ±1 % в рабочем (линейном) диа­пазоне изменения пористости от 3 до 20—30%.

Нейтронный каротаж проводится при помощи скважинного при­бора, содержащего источник нейтронов и расположенный на некотором расстоянии от него детектор гамма-излучения или нейтронов (см. рис ). Это расстояние, отсчитанное до середины детектора, называют длиной зонда.

Рис. Схема измерительных установок нейтронного каротажа: γ – детектор гамма – излучения; n – детектор нейтронов; N – источник нейтронов; L – длина зонда; 1- стальной экран; 2 – свинцовый экран; 3 – парафин (или другой материал с высоким водородосодержанием); 4 – точка записи результатов измерений.

Источником нейтронов является помещенная в ампулу смесь порошкообразного бериллия с радиоактивным элементом, обычно полонием. Нейтроны образуются в результате взаимодействия ядер ато­мов бериллия 49Ве с альфа-частицами, испускаемыми полонием.

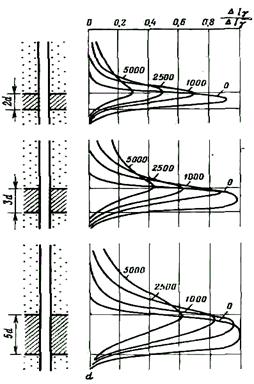

Форма кривых НК определяется следующими факторами: характером распределения по стволу скважины потока излучения, регистрируемого приборами; электрической инерционностью аппаратуры, возрастающей с увеличением постоянной времени интегрирующей ячейки τ и скорости перемещения прибора по скважине.
