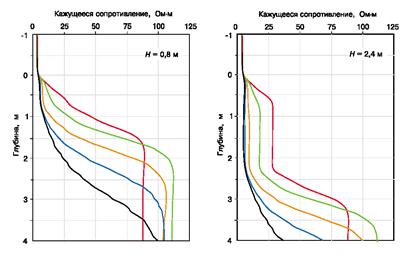

Рис. 3.11. Диаграммы для модели нефтенасыщенный пласт -уплотненный пласт — водонасы-щенный пласт. Усл. обозн. см. рис. 3.10.

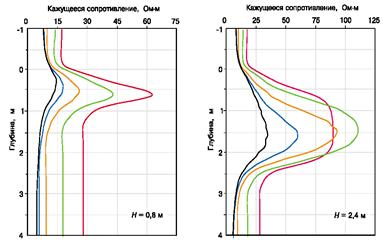

Рис. 3.12. Диаграммы для модели глина — Водонасыщенный пласт — глина.

Усл. обозн. см. рис. 3.10.

Нефтенасыщенный коллектор в глинистых отложениях. Диаграммы несимметричны относительно середины пласта. Интервал совпадений УСк и УС смещен к его подошве. В тонком слое показания УСк отличается от УСп примерно на 25%. Кровля пластов отмечается пересечением кривых. При переходе под подошву заметное влияние коллектора на сигнал наблюдается на интервале примерно равном длине зонда. Значительное влияние коллектора на показания зонда в покрышке проявляется на интервале, примерно равном базе зонда. Показания короткого зонда близки к УС зоны проникновения(рис.3.14).

Водоплавающей нефтенасыщенный коллектор, перекрытый глиной.

Диаграммы сильно асимметричны относительно середины пласта, длинных зондов в целом правильно отражают истинное распределение УС по разрезу. Диаграммы коротких зондов отражают распределение УС в прискважинной зоне. Интервал совпадений УСк и УСп примыкает к подошве. В маломощном пласте УСк для самого длинного зонда не более, чем на 25% отличается от значений УСп. Кровля отмечается совпадением кривых(рис.3.15).

Газонасыщенный коллектор, перекрытый глиной и подстилаемый нефтенасыщенным коллектором. Диаграммы с маломощным газовым пластом не выходят на значения, близкие к его сопротивлению. УСк для короткого зонда отличается от УСп примерно на 20%. Наиболее сложной является кривая профилирования длинного зонда в маломощном пласте, имеющая два экстремума на интервале коллектора(рис.3.16.).

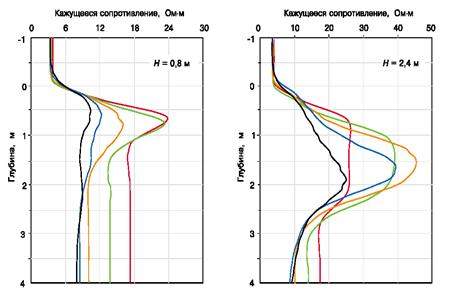

Рис. 3.13. Диаграммы для модели глина — водонасыщенный пласт — уплотненный пласт. Усл. обозн. см. рис. 3.10.

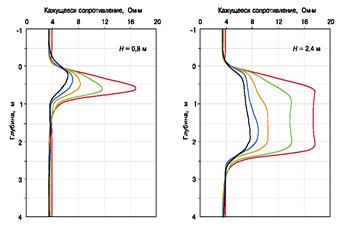

Рис. 3.14. Диаграммы для модели глина — нефтенасыщенный пласт — глина. Усл. обозн. см. рис. 3.10.

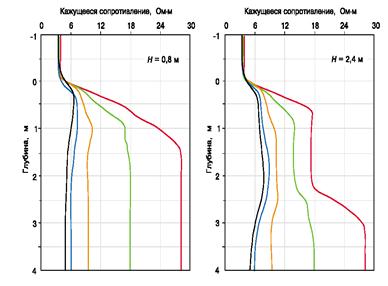

Рис. 3.15. Диаграммы для модели глина — нефтенасыщенный пласт — водонасыщенный пласт.Усл. обозн. см. рис. 3.10.

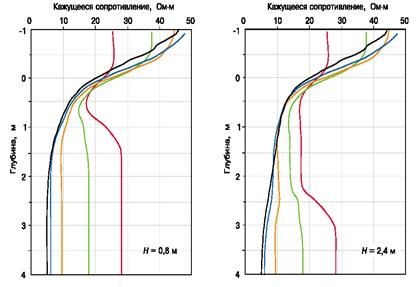

Рис. 3.16. Диаграммы для модели глина — газонасыщенный пласт — нефтенасыщенный пласт.

Усл. обозн. см. рис. 3.10.

Рис. 3.17. Диаграммы для модели газонасыщенный пласт — нефтенасыщенный пласт — водона-сыщенный пласт. Усл. обозн. см. рис. 3.10.

Водоплавающий нефтенасыщенный коллектор, перекрытый газонасыщенными отложениями. Диаграммы длинных зондов правильно отражают истинное распределение УС по разрезу. На диаграммах двух коротких зондов видно распределение УС в зоне проникновения. Тонкий пласт практически не выделяется по показаниям трех длинных зондов, которые образуют «переходную зону», а на диаграммах коротких зондов заметен только по различиям в ЗП. Влияние хорошо проводящих коллектора и подошвенного слоя распространяется и в газоносном интервале на расстояние, примерно равное полутора длинам зонда(рис.3.17.).

Газонасыщенный коллектор в глинистых отложениях. Диаграммы несимметричны относительно середины пласта и правильно отражают истинное сопротивление по вертикали. УСк для всех зондов в маломощном пласте значительно отличаются от УСп. В то же время показания зонда 1,4 м в мощном пласте откланяются не более, чем на 10% от УСп. Положение кровли пласта совпадает с практической точностью с точками пересечения кривых. При выходе точки записи в подошву УСк для всех зондов практически сразу близки к УС подстилающей среды(рис.3.18.).

Рис. 3.18. Диаграммы для модели глина — газонасыщенный пласт — глина. Усл. обозн. см. рис. 3.10.

Общие ограничения электромагнитных методов каротажа

Применение методов индукционного и электромагнитного каротажа должно предваряться оценкой их возможностей в конкретных геоэлектрических ситуациях. Общей основой всех ограничений является несоответствие моделей реальному строе­нию и физическим характеристикам геологической среды, а также наличие погреш­ностей при реальных измерениях в скважинах. При использовании индукционного воз­буждения поля в среде и приема сигналов наибольшие ограничения связаны с изуче­нием плохопроводящих геологических отложений. Наличие высокоомных пород при­водит к уменьшению измеряемого сигнала, соответствующему возрастанию отношения шум/сигнал и относительной погрешности измерений. При инверсии таких данных от­носительные погрешности определения параметров возрастают настолько, что результат становится неопределенным.

Рассмотрим простой пример. Достигнутая в настоящее время в аппаратуре абсо­лютная точность измерения разности фаз составляет примерно 0,5°. Сигнал в однород­ной среде при УЭС, равном 300 Ом-м, составляет 0,77° (т.е. относительная погрешность равна примерно 0,65). Коэффициент усиления ошибки при пересчете в кажущееся со­противление в этом случае составляет 1,11. Следовательно, сопротивление однородной среды будет определяться с относительной погрешностью 0,72 и интервалом неопреде­ленности (300 ±216) Ом-м.

Неблагоприятным для применения ВИКИЗ является сочетание сильнопроводя­щего бурового раствора (менее 0,01 Ом-м), широкой зоны проникновения с низким УЭС и высокоомного пласта. Для примера оценим возможность определения сопротив­ления газового пласта (/?п=50 Ом-м) при наличии понижающего проникновения (/?зп=0,2 Ом-м, гзп=0,7 м) и при сопротивлении бурового раствора /т.= 0,005 Ом-м. Будем полагать, что относительные ошибки измерения составляют 0,03. Средний коэффици­ент усиления ошибки для инверсии составляет 22,1. Следовательно, относительная по­грешность определения УЭС пласта будет около 0,66, что соответствует интервалу не­определенности (17—83) Ом-м.

Аналогичные проблемы по достоверному определению УЭС пласта возникают при широких (сравнимых с длиной зонда) зонах проникновения пониженного сопро­тивления.

3.3. Аппаратура, её сертификация и метрологическая поверка

Аппаратура ВИКИЗ обеспечивает измерение разностей фаз между э.д.с., наве­денными в измерительных катушках пяти электродинамически подобных трехкатушеч-ных зондов, и потенциала самопроизвольной поляризации ПС.

Габаритные размеры скважинного прибора: диаметр — 0,073 м, длина — 4,0 м. Прибор состоит из зондового устройства, блока электроники и наземной панели.

Пространственная компоновка элементов зондового устройства

В аппаратуре ВИКИЗ используется набор из пяти трехкатушечных зондов. Кон­структивно зондовое устройство выполнено на едином стержне и все катушки размеще­ны соосно. Геометрические характеристики зондов представлены в табл. 3.1.
