Затраты по стационарным и мобильным ТЭС на 1 МВт примерно одинаковы.

Ожидаемый доход от эмиссионных сертификатов составляет около 67%, от выработки электроэнергии 32% и от получения тепла менее 1%.

Недостаточная информация о затратах по ТЭС на шахтном газе приводит при ТЭО к завышению эффективности проектов в несколько раз. Основными характерными ошибками при этом являются:

- завышение рабочих часов в году ТЭС до 30%;

- недостаточный учет стоимости инвестиционного кредита;

- игнорирование требований кредиторов по возврату кредитов по 2012, пока не будет решена дальнейшая судьба Киотского протокола;

- недооценка рискованности ПСО с шахтным газом, того, что при финансировании через фонды и покупателей ЕСВ стоимость эмиссионных сертификатов снижается до 30-50%;

- заниженные эксплуатационные затраты;

- непринятие в расчет стоимости необходимого для шахт резервного источника электроснабжения;

- завышенная цена электроэнергии при передаче ее в общую сеть.

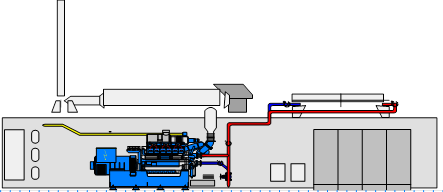

Рисунок 6.2 - Контейнерные ТЭС

Мощность, МВт: 0,2-1,8 эл. эн. и 0,3-1,9 теп. эн. КПД: > 0,9

Контейнер: 12 х 3,2 х 2,9 м вес: 30т СН4: > 25 (30)%

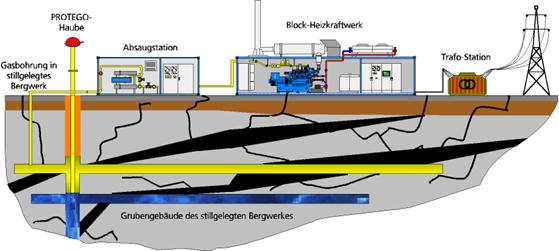

Рисунок 6.3 – Блочная электростанция

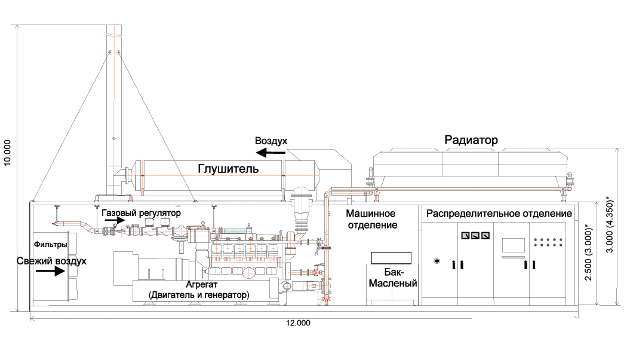

Рисунок 6.4 –Устройство блочной электростанции

6.3.2 Контейнерные экологические газосжигательные установки КГУУ-5/8

Концентрация метана:> 25%

Размеры:контейнера L x B x H = 6 х 2,65 х 2,75 м

трубы: D 2,1 х Н 5, 4м

вес: 11т 2 т

комплектация: + распредустройство с системой анализа и учета количества газа + вакуумно-компрессорная станция (ВКС)

+ камера сжигания

Данные о подключении контейнера:

- всасывающий газопровод: DN200 / PN10

- электроснабжение 400 В, 250 А

Данные всасывающего агрегата:

Тип: ротационный насос FLC 86 RB-24H/R-G,

c внутренним износостойким покрытием

Производительность: 570 – 1551 м3/час

перепад давления:до 460 мбар

мощность эл. мотора55 кВт

число оборотов2965 об/мин

Данные камеры сжигания:

тип D1900

размеры камеры: L x B x H = 2,2 х 2,2 х 1,3 м

дымоотвод:D=1,9 м, Н=7,6 м,

тепловая мощность: Pth = 1710 . 8525 кВт

температура сжигания: 1.000 – 1.200 °C

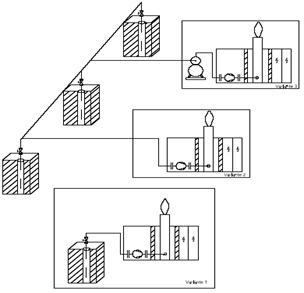

Варианты подключения КГУУ-5/8

Выбросы в атмосферу: СО< 80мг/м3, NOx < 20 мг/м3

Техника безопасности: - пламяпреградители всасывающих и напорных трубопроводах,

- анализ всасываемого газа на: СН4, СО2, О2

Рисунок 6.4 - Контейнерная газоутилизационная установка КГУУ -5/8 для шахтного газа

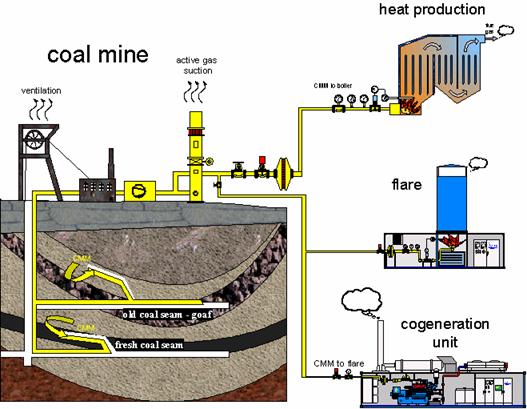

Снижение выбросов метана в атмосферу: 50.000 - 80.000 т СО2 в год

Котельные на шахтном газе, кпд > 90%

Сушильные установки ОФ


Калориферные установки стволов

Метановые автозаправочные станции Инвестирование (до100%)

КГУУ-5/8 предназначена для утилизации шахтного газа (действующих и закрытых шахт) через сжигания его в специальной камере и предотвращения этим выделения в атмосферу вредного парникового газа - метана (СН4). Метан в 21 раз вреднее образуемого при его сгорании углекислого газа СО2.

КГУУ-5/8 может работать самостоятельно с электроснабжением от общей энергосети, так и от газовой контейнерной теплоэлектростанции (КТЭС). В последнем варианте газ КТЭС поддается от компрессора КГУУ-5/8, а излишнее количества газа, отсасываемого компрессором, сжигается в самой КГУУ-5/8.

КГУУ-5/8 могут отсасывать газ непосредственно из дегазационной скважины одной установкой или несколькими параллельно работающими установками. Кроме этого КГУУ-5/8 может подключаться к дегазационному трубопроводу впереди или позади передвижной поверхностной вакуумно-насосной станции (ППНС). В последнем варианте подключение дегазационного трубопровода к КГУУ-5/8 производиться непосредственно после ее компрессора, т.е. компрессор КГУУ не работает.

Техническая производительность КГУУ-5/8 ограничена 8МВт тепловой энергии, оптимальной длительной мощностью считается 5 МВт.

КГУУ-5/8 производит постоянный автоматический анализ поступающего газа на содержание СН4, О2 и СО2. На действующих шахтах допускается сжигать утилизируемый газ при содержание метана не менее 25% вне зависимости от содержания кислорода.

На закрытых шахтах при содержании кислорода менее 6% допускается работы КГУУ-5/8 при любом содержании метана, а при содержании кислорода 6% и более допускается работа установки при содержании метана 25 % и более.

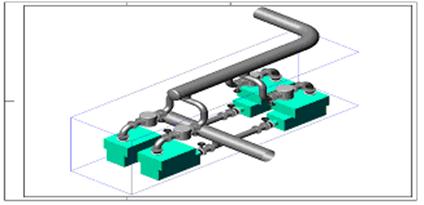

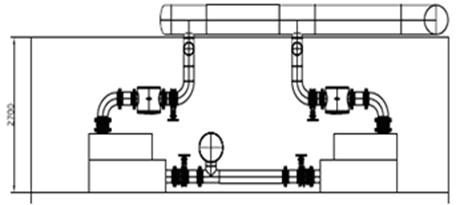

Мощность одного контейнера: от 5 до 180 м3/мин

Количество насосов (компрессоров) в контейнере: до 4

Мощность одного насоса: 45 м3/мин при 0,9/1,1 бар (можно и 70 или 130 м3)

Разница в давлении: до 500 мбар; давление: в 60-110 мбар; байпас

Диаметр трубопроводов: 200 мм, давление до 10 бар

Вес компрессора без мотора: 1.255 кг

Мотор: 75 кВт, 400 В, 2.970 – 750 мин-1

Размеры контейнера, м: 12(9) х 2,5 х 2,5 Вес контейнера: до 11 т

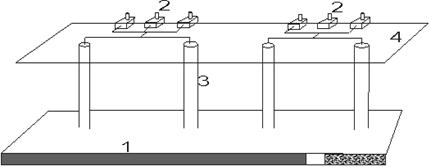

1) Пласт

2) Контейнеры с насосами

3) Дегазационная скважина

4) Поверхность

Рисунок 6.5 - Схема дегазации через скважины с поверхности

В каждом контейнере предусмотрено отделение для автоматики работы компрессоров и анализа газа (СН4, О2) и дистанционного управления

Достоинства:

- отсутствие воды;

- все в 1 контейнере;

- мобильность, автономность;

- бесступенчатая регулировка мощности;

- легкость монтажа, удобство для ремонта и ТО;

- автоматический режим работы, дистанционное управление;

- приспособленность к работе с утилизационными установками;

- уменьшение необходимого резерва по мощности компрессоров на 75%;

- при работе несколько контейнеров многократно увеличивается надежность всей станции в сравнении с крупными стационарными компрессорами[7].
