НАЗНАЧЕНИЕ, СХЕМЫ И УСТРОЙСТВО

В процессе проводки скважины подъемная система выполня­ет различные операции. В одном случае она служит для про­ведения СПО с целью замены изношенного долота, спуска, подъема и удержания на весу бурильных колонн при отборе керна, ловильных или других работах в скважине, а также для спуска обсадных труб. В других случаях обеспечивает создание на крюке необходимого усилия для извлечения из скважины прихваченной бурильной колонны или при авариях с ней. Для обеспе­чения высокой эффективно­сти при этих разнообраз­ных работах подъемная си­стема имеет два вида ско­ростей подъемного крюка: техническую для СПО и технологические для ос­тальных операций.

В связи с изменением веса бурильной колонны при подъеме для обеспече­ния минимума затрат вре­мени подъемная система должна обладать способно­стью изменять скорости подъема в соответствии с нагрузкой. Она также слу­жит для удержания бу­рильной колонны, спущен­ной в скважину, в процессе бурения.

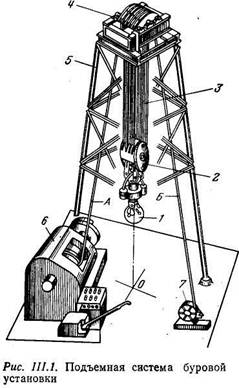

Подъемная система ус­тановки (рис. III.1) пред­ставляет собой полиспастный механизм, состоящий из кронблока 4, талевого (подвижного) блока 2, стального каната 3, яв­ляющегося гибкой связью между буровой лебедкой 6 и меха­низмом 7 крепления неподвижного конца каната. Кронблок 4 устанавливается на верхней площадке буровой вышки 5. Под­вижный конец А каната 3 крепится к барабану лебедки 6, а неподвижный конец Б — через приспособление 7 к основанию вышки. К талевому блоку присоединяется крюк 1, на котором подвешивается на штропах элеватор для труб или вертлюг. В настоящее время талевый блок и подъемный крюк во многих случаях объединяют в один механизм — крюкоблок.

ЭКСПЛУАТАЦИЯ ТАЛЕВЫХ СИСТЕМ

Подготовка талевого каната к оснастке:

Диаметр каната и число струн в оснастке выбирают с учетом максимально возможной нагрузки на крюке, при которой был бы двойной запас прочности, а при СПО — тройной, наивыгоднейшим является четырех-пятикратный запас.

Канат необходимой прочности должен иметь диаметр, соот­ветствующий диаметру желоба шкивов талевого блока и кронблока.

Применять в талевых системах канаты с диаметром больше расчетного нельзя ввиду возможности его защемления в желобах шкивов и быстрого износа. Допускается применение канатов диа­метром меньше расчетного на 10%. Необходимый для оснастки канат подбирают по паспорту и проверяют соответствие марки­ровки на бочке барабана паспортным данным, осматривают ка­нат в соответствии с инструкцией и составляют акт приемки, о чем делают соответствующие записи в буровом журнале.

Фактический коэффициент запаса прочности каната проверя­ют путем сравнения агрегатной прочности каната, указанной в паспорте, с вероятной наибольшей нагрузкой на канат.

Для осмотра бочку с канатом устанавливают на козлы и вра­щают барабан по стрелке, указанной на бочке. При перемотке каната недопустимо образование петель и перекруток. Отрезают канат специальной канаторезкой. Перед тем, как отрезать канат, оба будущие его конца должны быть заделаны так, чтобы избе­жать их раскручивания. Концы заделывают плотной намоткой вязальной проволоки.

Новый канат следует хранить на барабане в помещении или под навесом, исключающим попадание влаги в барабан. Ржавые канаты или канаты, имеющие неплотности свивки прядей, по­рванные проволоки и другие дефекты к эксплуатации не допу­скаются.

Оснастка талевой системы:

По мере увеличения глубины скважин вес бурильных колонн, которые приходится спускать и поднимать, увеличивается, а мак­симальная скорость намотки ведущей струны талевого каната на барабан лебедки остается практически неизменной (около 20 м/с) для буровых установок разных классов. Поэтому для каждой установки применяют талевую систему со своей кратностью по­лиспаста от 4-х до 14. Это достигается применением различных оснасток 2X3; 3X4; .; 7X8 (здесь первая цифра — число шки­вов талевого блока, а вторая — кронблока).

Под оснасткой талевой системы понимается навеска каната на шкивы кронблока и талевого блока в определенной последовательности, исключающей перекрещивание каната и трение его струн друг о друга. В настоящее время создано несколько типов оснастки. Перед тем как приступить к оснастке системы необхо­димо определить число шкивов в талевом блоке, тип каната, диа­метр и разрывное усилие каната. Диаметр каната должен соот­ветствовать размеру канавок шкивов талевого блока и кронбло­ка. При бурении глубоких скважин, когда глубина еще неболь­шая и бурильная колонна легкая, для ускорения СПО канатом оснащают не все шкивы системы, а только часть. В дальнейшем проводят переоснастку до полного использования всех шкивов. Однако переоснастка трудоемка и не всегда целесообразна.

Оснастку стремятся выполнить так, чтобы ведущая струна на­бегала на один из средних шкивов. В системах АСП струны ка­ната не должны мешать спуску талевого блока с находящейся в нем свечой. Неправильно выполненная оснастка может вызвать трение канатов или закручивание талевого блока, что может при­вести к аварии.

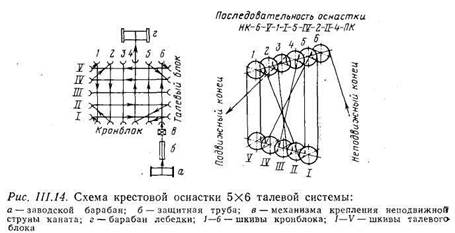

Существует два типа оснасток: параллельная, когда ось та­левого блока параллельна оси кронблока, и крестовая, когда оси талевого блока и кронблока перпендикулярны. Наиболее распро­странена крестовая оснастка (рис. III.14). Она имеет то преиму­щество, что исключает закручивание талевого блока и трение струн каната друг о друга.

Оснастку осуществляют следующим образом. Бухту каната устанавливают на металлическую ось приспособления, располо­женного под полом буровой, и соединяют конец талевого каната с концом пенькового вспомогательного каната. Затем раскрепля­ют барабан механизма крепления и наматывают на него четыре-пять витков пенькового каната, после чего этот канат после­довательно пропускают через шкивы 6 кронблока и V талевогоблока, 1 кронблока и / талевого блока, затем 5—IV—2—//—4, как показано на рис. III.14.

Когда конец талевого каната со шкива 4 достигнет пола бу­ровой, отсоединяют пеньковый канат, а конец ведущей струны талевого каната укрепляют в зажимном приспособлении реборды барабана лебедки и наматывают на барабан лебедки восемь — десять витков. Перед этим неподвижный конец талевого каната должен быть зажат в механизме крепления, после чего скрепля­ют его барабан с консольным рычагом и тарируют датчик и ин­дикатор веса инструмента.

БУРОВЫЕ ЛЕБЕДКИ

НАЗНАЧЕНИЕ, УСТРОЙСТВО И КОНСТРУКТИВНЫЕ СХЕМЫ

Лебедка — основной механизм подъемной системы буровой установки. Она предназначена для проведения следующих опе­раций:

спуска и подъема бурильных и обсадных труб;

Удержания колонны труб на весу в процессе бурения или про­мывки скважины; приподъема бурильной колонны и труб при наращивании; передачи вращения ротору; свинчивания и развинчивания труб; вспомогательных работ по подтаскиванию в буровую инстру­мента, оборудования, труб и др.; подъема собранной вышки в вертикальное положение.
