После монтажа линии манифольдов превенторы подвергают гидроиспытаниям под давлением в 1,5 раза превышающим ра­бочее. Испытания проводят с использованием смазки «Нефте-газ-203» марки В или индустриального масла 12 или 20 по ГОСТ 20799—75 с добавкой 25—30% по объему смазки «Неф-темаз-203» марки Б.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ПРЕВЕНТОРОВ

Плашечные превенторы

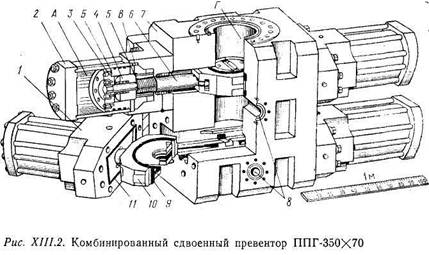

Превентор, выпускаемый ВЗБТ (рис. ХШ.2) состоит из стального литого корпуса 7, к которому на шпильках крепятся крышки / четырех гидравлических цилиндров 2. В полости А цилиндра 2 размещен главный поршень 3, укрепленный на што­ке 6. Внутри поршня размещен вспомогательный поршень 4, служащий для фиксации плашек 10 в закрытом состоянии от­верстия Г ствола скважины. Для закрытия отверстия плашками жидкость, управляющая их работой, поступает в полость А, под действием давления которой поршень перемещается слева на­право.

Вспомогательный поршень 4 также перемещается вправо, и в конечном положении он нажимает на кольцо-защелку 5 и фиксирует тем самым плашки 10 в закрытом состоянии, что исключает самопроизвольное их открытие. Чтобы открыть от­верстие Г ствола, надо передвинуть плашки влево. Для этого управляющая жидкость должна быть подана под давлением в полость В, которая перемещает вспомогательный поршень 4 по штоку 6 влево и открывает защелку 5. Этот поршень, дойдя до упора в главный поршень 3, передвигает его влево, тем са­мым раскрывая плашки. При этом управляющая жидкость, на­ходящаяся в полости £, выжимается в систему управления.

Плашки 10 превентора могут быть заменены в зависимости от диаметра уплотняемых труб. Торец плашек по окружности уплотняется резиновой манжетой 9, а крышка 1 — проклад­кой //. Каждый из превенторов управляется самостоятельно, но обе плашки каждого превентора действуют одновременно. Отверстия 8 в корпусе 7 служат для присоединения превентора к манифольду. Нижним торцом корпус крепится к фланцу устья скважины, а к верхнему его торцу присоединяется универсаль­ный превентор.

Как видно, плашечный превентор с гидравлическим управ­лением должен иметь две линии управления: одну для управ­ления фиксацией положения плашек, вторую для их перемеще­ния. Превенторы с гидравлическим управлением в основном применяют при бурении на море. В ряде случаев нижний пре­вентор оборудуется плашками со срезающими ножами для пе­ререзания находящейся в скважине колонны труб.

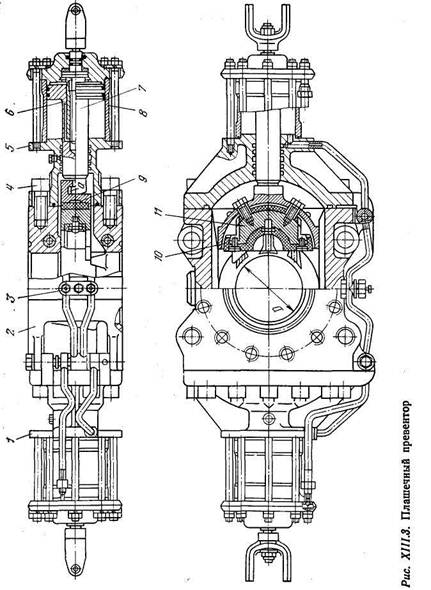

Для бурения на суше применяют в основном однокорпусные плашечные превенторы с двойной системой перемещения пла­шек: гидравлической и механической без системы гидравличе­ского управления их фиксацией. По конструкции эти превенто­ры (рис. XIII.3) значительно проще. Такой превентор состоит из корпуса 2, внутри которого помещаются плашки и крышки с гидроцилиндрами 1 и 5. Корпус 2 представляет собой сталь­ную отливку коробчатого сечения, имеющую проходное верти­кальное отверстие диаметром D и сквозную горизонтальную прямоугольную полость, в которой размещаются плашки. Пере­крывающие устье скважины плашки комплектуются под опре­деленный размер трубы. При отсутствии в скважине бурильных труб устье перекрывается глухими плашками.

Плашки превентора разъемной конструкции состоят из кор­пуса 9, сменных вкладышей 11 и резинового уплотнения 10. Плашку в собранном виде насаживают на Г-образный паз а штока 7 и вставляют в корпус превентора. Полость корпуса с обеих сторон закрывается откидными крышками гидроцилинд­ров / и 5, шарнирно подвешенными на корпусе. Крышка к кор­пусу крепится болтами 4.

Каждая плашка перемещается поршнем 6 гидравлического цилиндра 8. Масло от коллектора 3 по стальным трубкам и через поворотное ниппельное соединение под давлением посту­пает в гидроцилиндры. Полость плашек превентора в зимнее время (при температуре —5°С и ниже) обогревается паром, подаваемым в паропроводы. Поршень со штоком, крышка и цилиндры уплотняются при помощи резиновых колец.

Универсальные превенторы

Универсальный превентор предназначен для повышения на­дежности герметизации устья скважины. Его основной рабочий элемент — мощное кольцевое упругое уплотнение, которое при открытом положении превентора позволяет проходить колонне бурильных труб, а при закрытом положении-—сжимается, вследствие чего резиновое уплотнение обжимает трубу (веду­щую трубу, замок) и герметизирует кольцевое пространство между бурильной и обсадной колоннами. Эластичность резино­вого уплотнения позволяет закрывать превентор на трубах различного диаметра, на замках и УБТ. Применение универ­сальных превенторов дает возможность вращать и расхажи­вать колонну при герметизированном кольцевом зазоре.

Кольцевое уплотнение сжимается либо в результате непо­средственного воздействия гидравлического усилия на уплот­няющий элемент, либо вследствие воздействия этого усилия на уплотнение через специальный кольцевой поршень.

Универсальные превенторы со сферическим уплотняющим элементом и с коническим уплотнителем изготовляет ВЗБТ.

Универсальный гидравлический превентор со сферическим уплотнением плунжерного действия (рис. XIII.4) состоит из корпуса 3, кольцевого плунжера 5 и кольцевого резинометал-лического сферического уплотнителя /. Уплотнитель имеет форму массивного кольца, армированного металлическими вставками двухтаврового сечения для жесткости и снижения износа за счет более равномерного распределения напряжений. Плун­жер 5 ступенчатой формы с центральным отверстием. Уплотни­тель / фиксируется крышкой 2 и распорным кольцом 4. Корпус, плунжер и крышка образуют в превенторе две гидравлические камеры А и Б, изолированные друг от друга манжетами плун­жера.

При подаче рабочей жидкости под плунжер 5 через отвер­стие в корпусе превентора плунжер перемещается вверх и об­жимает по сфере уплотнение / так, что оно расширяется к цент­ру и обжимает трубу, находящуюся внутри кольцевого уплот­нения. При этом давление бурового раствора в скважине будет действовать на плунжер и поджимать уплотнитель. Если в сква­жине нет колонны, уплотнитель полностью перекрывает отвер­стие. Верхняя камера Б служит для открытия превентора. При нагнетании в нее масла плунжер движется вниз, вытесняя жид­кость из камеры А в сливную линию. Уплотнитель расширяется и принимает прежнюю форму.

Кольцевой уплотнитель позволяет:

протаскивать колонны общей длиной до 2000 м с замками или муфтами с конусными фасками под углом 18°;

расхаживать и проворачивать колонны;

многократно открывать и закрывать превентор.

Конструкция превентора допускает замену уплотнителя без его демонтажа. Управление универсальным превентором может осуществляться либо с помощью ручного плунжерного насоса, либо с помощью насоса с электроприводом. Время закрытия универсального превентора гидроприводом 10 с.

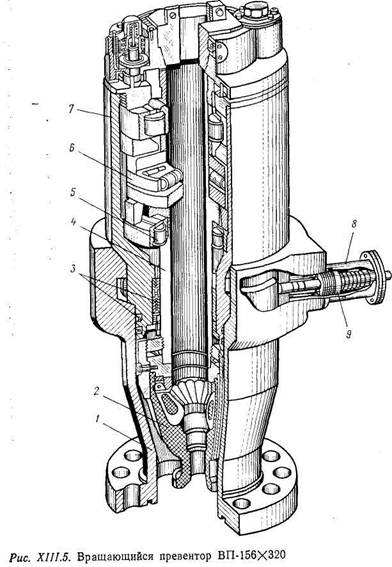

Вращающиеся превенторы
