2.3 Классификация способов вскрытия

Основным способом вскрытия рабочих горизонтов карьера является вскрытие с применением капитальных траншей. Вскрытие с применением подземных горных выработок или вскрытие без применения горных выработок (бестраншейное вскрытие) в современной практике открытых горных разработок занимает подчиненное место.

Большая роль в создании теоретических основ вскрытия карьерных полей принадлежит профессору Московского горного института Е.Ф. Шешко. В 40-х годах им была разработана первая научно обоснованная классификация способов вскрытия, которая в той или иной степени явилась основой для классификаций других авторов. В последние десятилетия значительная роль в дальнейшем развитии теории вскрытия карьерных полей и решения практических вопросов вскрытия большинства современных мощных карьеров принадлежит акад. В.В. Ржевскому. В табл. 2.2 приведена классификация способов вскрытия акад. В.В. Ржевского, построенная на основе классификации проф. Е.Ф. Шешко.

2.3.1 Трасса капитальных траншей

Трассой капитальной траншеи называется ее продольная ось, положение которой установлено в пространстве. В зависимости от положения трассы капитальной траншеи относительно конечного контура карьера различают трассы внешние, внутренние и смешанные. В последнем случае верхние уступы карьера вскрыты траншеями внешнего заложения, а нижние – траншеями внутреннего заложения (рис. 2.7).

По сроку службы различают трассы стационарные и временные. Основными параметрами трассы являются величина ее подъема, глубина ее заложения, минимальный радиус криволинейных участков, теоретическая и действительная длина трассы, число и конструкция пунктов примыкания наклонных участков к горизонтальным.

Положение трассы капитальной траншеи в пространстве характеризуется ее продольным профилем и планом.

Продольный профиль трассы включает горизонтальные и наклонные участки, а также участки сопряжения между ними.

Важным элементом продольного профиля трассы является конструкция пункта примыкания наклонных участков к рабочим горизонтам. Различие возможных вариантов примыкания определяется условиями трогания транспортных средств при их вынужденной остановке.

В соответствие с этим различают примыкание на руководящем подъеме, смягченном подъеме, горизонтальных площадках (рис.2.8).

Таблица 2.2 – признаки и способы вскрытия

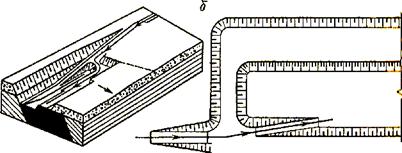

Рисунок 2.7 - Общий вид (а) и план (б) трассы капитальной траншеи смешанного заложения.

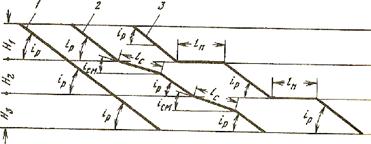

Рисунок 2.8 - Способы примыкания капитальных траншей к рабочим горизонтам: подъеме (1), смягченном подъеме (2), горизонтальной площадке(3).

В случае примыкания на руководящем подъеме вынужденная остановка транспортных средств происходит непосредственно на участке с руководящем подъемом. Удельная сала сопротивления движению в момент трогания в этом случае значительно превышает аналогичную силу при равномерном движении по руководящему подъему. При таком продольном профиле трассы для обеспечения трогания с места после остановки требуется увеличение сцепного веса локомотива на 10-50%. Однако в этом случае обеспечиваются минимальная длина трассы и минимальный объем системы капитальных траншей.

При примыкании на смягченном подъеме в верхней части капитальной траншеи (при ее подходе к лежащему выше рабочему горизонту) устраивается участок определенной длины, имеющий меньший подъем, чем руководящий (смягченный подъем iCM, составляющий 60-65 % от руководящего). Длина LCM смягченного участка трассы составляет 200-250 м. Это обеспечивает трогание и разгон локомотивосостава без увеличения мощности локомотива. Длина трассы в этом случае увеличится на величину (м), определяемую по формуле:

∆Lт=nLсм(1- iсм/iр) 2.3.

где п - число смягченных участков.

Объем системы капитальных траншей в этом случае также несколько увеличится.

Примыкание на горизонтальной площадке не вызывает увеличения объема капитальных траншей (по сравнению с объемом при примыкании на руководящем подъеме), но длина трассы увеличивается на величину:

∆Lр=nln 2.4.

где Ln = 200-250 - длина участка примыкания, м.

Различают теоретическую и действительную длину трассы капитальной траншеи.

Теоретическая длина трассы (м) определяется по формуле

Lт.т = (HH – Hk) /tg αr = (HH – Hk) 1000/iT

где HH, Hk - отметки начала и конца трассы соответственно, м;

αr – угол подъема трассы, градусы;

iT – величина подъема трассы, 0/00.

Действительная длина трассы (всегда больше теоретической из-за наличия участков примыкания) определяется по формуле

LТ.Д = LТ.Тky,

где ky – коэффициент удлинения (развития) трассы.

Значения коэффициентов удлинения трассы характеризуется следующими данными

Условия примыкания ky

На руководящем подъеме…………………………………… 1-1,2

На смягченном подъеме……………………………………….1,2-1,3
