Задание 2. Проектирование полей механическим способом

Цель: приобретение практических навыков проектирования полей механическим способом.

Содержание и последовательность выполнения:

1. Составить схему северной части землепользования;

2. Согласно эскизному проекту запроектировать четыре поля полевого севооборота, скотопрогон и полевые дороги.

Порядок и методика выполнения

В северной части землепользования, согласно эскизному проекту в соответствии с рисунком 6 запроектировать четыре поля полевого севооборота, скотопрогон (вдоль линии 25-26-шириной 25 м) и полевые дороги (вдоль линии 23-24-25 и вдоль границы VI поля).

Площади проектируемых полей определить двумя обводами планиметра при одном положении полюса, при этом проектирование недостающей или избыточной площади в форме трапеции или треугольника производить графическим способом.

При вычислении площадей следует использовать площади контуров ситуации, определённые ранее.

1. Составить схему северной части землепользования в соответствии с рисунком 13.

площади (таблица 7).

Таблица 7 - Ведомость проектирования полей механическим способом



Планиметр №



R=



P=

Поля

Проект. Площадь поля, га

Отсчет по ролику

Разность отсчетов

Средняя разность

Вычис-ленная площ., га

Площ. прирезки

Высота, основание

Вычисленное основан.

I



IV



II



III



2.5. Запроектировать поле IV. Для этого соединить точку 23 с точкой N и площадь участка принять равной площади контура 4, исключив из неё площадь скотопрогона и дорог.

Вычислить избыточную площадьРD == P4 - PIV и исключить её, построив на основании 23-N треугольник 23-N-M с высотой hD = 2 РD / S23-N . Длину S23-N измерить на плане с учётом масштаба. Точку поворота дороги расположить так, чтобы линия 23-М была продолжением линии 22-23.

2.6 Запроектировать поле II линией, параллельной линии 22-12-13. Оставшаяся площадь поля III обводится планиметром (для контроля). Расхождения этой площади с проектной (без учёта площади заболоченного сенокоса) не должно превышать 0,5 га.

Задание 3. Спрямление ломаной границы и составление экспликации земель.

Цель: приобретение практических навыков спрямления ломаной границы и составления экспликации земель.

Содержание и последовательность выполнения:

1. Спрямление ломаной границы;

2. Составление экспликации земель.

Порядок и методика выполнения

1. Спрямление ломаной границы

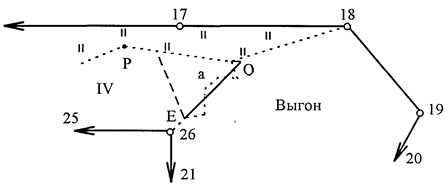

Рисунок 14.

1.1. Спрямить ломаную часть восточной границы поля VI с расчётом сохранения площадей пашни и выгона. Для этого из точки Е в соответствии с рисунком 14 опустить перпендикуляр на линию PQ и площадь фигуры EFaE определить планиметром. Вычислить основание FQ равновеликого треугольника EFQ и отложить его, чтобы получить положение точки Q на плане FQ = 2PEFaE / EF. Длину EF измерить на плане.

1.2. Задачу спрямления ломаной границы можно решить путём графических построений, пользуясь свойством равновеликих треугольников в соответствии с рисунком 15.

Рисунок 15.

Для этого последовательно исключают повороты ломаной линии "а", "б", "в", "г" начиная с последнего поворота "г". Поворот "г" исключают тем, что проводят линию 21 | | вт, и соединяют точки "в" и 1. Линия в1 исключила поворот "г". Для исключения поворота "в" проводят линию вг | | б1 и соединяют точки "б" и 2. Линия б2 исключила поворот "в". Далее, для исключения поворота "б" проводят линию 63 | | а2 и соединяют точки "а" и 3. Линия аЗ исключила поворот "б" Наконец, для исключения поворота "а" проводят линию aQ | | ЕЗ и соединяют точки Е и Q. Линия EQ исключила поворот "а" и является проектной.

При практическом решении этой задачи с большим числом поворотов ломаной линии получается большое число линий, затрудняющих проектирование.

Поэтому после каждого исключения поворота стирают построенные линии и оставляют лишь получаемые точки 1, 2, 3, Q.

2. Составление экспликации земель

По результатам определения площадей и расчетам, выполненным при проектировании, составить экспликацию земель колхоза к моменту землеустройства и по проекту (таблица 8).

Таблица 8 - Экспликация земель

В гектарах

Виды

Общая

Паш-

Са-

Сенокосы

Паст

При-

Лес

Под

Под

Под

угодий

пло-

ня

ды

всего

в т. ч

бища

усад.



во-

до-

общ.



щадь



сух.

заб.



земли



дой

рог.

пост.

на момент землеустройства



по проекту
