Введение

Подсчёт объёмов земляных работ достаточно прост. Например, при сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют. Но для чего же нужен подсчёт? А всё очень просто. Он необходим для того, чтобы:

обоснованно выбрать методы и средства их выполнения,

установить необходимость отвозки или возможность распределения вынутого из котлованов или траншей грунта на прилегающей территории и последующего его использования для устройства обратных засыпок,

определить стоимость и продолжительность производства земляных работ.

Объем земляных сооружений на стадии проектирования подсчитывается по рабочим чертежам, а в процессе производства — по натурным замерам.

Все расчеты производятся по объему грунта в плотном теле. При определении объема разрыхленного грунта учитывают (вводят в расчет) коэффициенты разрыхления. Если на объекте строительства сооружения несколько видов грунта, объемы подсчитываются отдельно по каждому.

Определение объемов земляных сооружений и работ упрощается при применении специальных таблиц, номограмм и особенно современных средств вычислительной техники. Выбор метода подсчета зависит от рельефа местности, вида земляного сооружения и требуемой точности расчетов. Разберемся в этой теме подробнее. Приведем основные формулы подсчета. И сделаем вывод каким способом удобнее рассчитывать объемы земляных работ.

1. Подсчет объёмов земляных сооружений и работ

Подсчёт объёмов земляных работ по устройству выемок (котлованов, траншей) и насыпей при известных размерах достаточно прост. При сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют. Подсчёт объёмов земляных работ необходим для того, чтобы обоснованно выбрать методы и средства их выполнения, установить необходимость отвозки или возможность распределения вынутого из котлованов или траншей грунта на прилегающей территории и последующего его использования для устройства обратных засыпок, определить стоимость и продолжительность производства земляных работ.

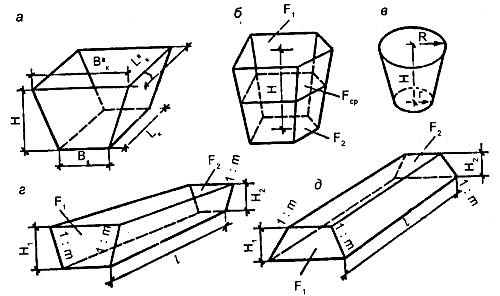

Рис. 11.4 Схема для определения объёмов земляных работ при устройстве котлованов различной формы, траншей, насыпей

Рис. 1. Схема для определения объёмов земляных работ при устройстве котлованов различной формы, траншей, насыпей: а, б, в — котлованы прямоугольные, многоугольные, круглые; г — траншея с откосами; д — насыпь

1.1 Определение объёмов котлованов

а) Объём котлована Vк прямоугольной формы с откосами (рис. 1, а) определяют по формуле опрокинутой усечённой пирамиды (призматоида):

где Bк и Lк — ширина и длина котлована по дну, м; Bкв и Lкв — то же, поверху; H — глубина котлована, м.

б) Объём котлована, имеющего форму многоугольника с откосами (рис. 1, б),

где F1 и F2 — площади дна и верха котлована, м; Fср — площадь сечения по середине его высоты, м2.

в) Объём круглого в плане котлована с откосами (рис. 1, в) определяют по формуле опрокинутого усечённого конуса:

где R и r — радиусы верхнего и нижнего оснований котлована.

г) Объём квадратного котлована с откосами определяют по формуле опрокинутого призматоида:

формула объёма квадратного котлована с откосами

д) Объём круглого в плане котлована с откосами (рис. 1, в) определяют по формуле опрокинутого усечённого конуса:

формула объёма круглого в плане котлована с откосами

где R и r — радиусы верхнего и нижнего оснований котлована.

Котлованы для сооружений, состоящих из цилиндрической и конической частей (радиальные отстойники, метантенки и др.), которые обычно возводятся группами, т.е. по несколько в одном котловане, отрывают в два этапа: вначале устраивают общий прямоугольный котлован с размерами Bк, Lк понизу и Bкв, Lкв поверху от отметки заложения их цилиндрической частей, а затем делают углубления для конических частей сооружения. Соответственно и объёмы земляных работ определяют в два этапа: вначале рассчитывают объём общего прямоугольного котлована по приведённым выше формулам, а затем объём конических углублений с использованием приведённой формулы усечённого конуса. При расчётах объёмов земляных работ следует также учитывать объёмы въездных и выездных траншей:

формула расчёта объёма въездных и выездных траншей

где Н — глубина котлована в местах устройства траншей, м; b — ширина их понизу, принимаемая равной при одностороннем движении 4,5 м и при двухстороннем — 6 м; m — коэффициент откоса (уклона) въездной или выездной траншеи (от 1:10 до 1:15).

Общий объём котлована с учётом въездных и выездных траншей:

Vобщ = Vк + nVв.тр.,

где Vк — объём собственно котлована, м3; n — количество въездных и выездных траншей; Vв.тр. — их объём, м3.

Из общего объёма котлована следует выделить объём работ по срезке растительного слоя, которую обычно производят бульдозером или скрепером, а также объём работ по срезке недобора, который оставляют у дна котлована, разрабатываемого экскаватором, чтобы не нарушить целостность и прочность грунта у основания, на которое опирается сооружение.

Объём срезки растительного слоя можно определить по формуле:

Vс = Vск + Vср,

где Vск — объём срезки грунта в пределах котлована, м3; Vср — то же, в пределах рабочей зоны, м3.

Vск = BквLквtс,

где Bкв, Lкв — ширина и длина котлована поверху, м; tс — толщина срезаемого слоя, принимаемая равной 0,15-0,20 м.

Vср = B*l,

где B — ширина рабочей зоны на берме котлована, необходимая для складирования материалов, конструкций и движения строительных машин, принимаемая равной 15-20 м; l — протяженность рабочей зоны, м.

Объём работ по зачистке недобора по дну котлована равен:

Vз.к = BкLкhн,

где Bк, Lк — ширина и длина котлована понизу, м; hн — толщина недобора, м.

Толщина недобора при отрывке котлованов одноковшовыми экскаваторами определяют в зависимости от вида рабочего оборудования экскаватора и вместимости его ковша по табл. № 1.

Таблица № 1. Допустимые недоборы грунта по дну котлованов и траншей

Рабочее оборудование экскаватора

Допустимые недоборы грунта (hн), см при отрывке одноковшовым экскаватором с ёмкостью ковша, м3

0,25-0,40

0,5-0,65

0,8-1,25

1,5-2,5

3-5

Прямая лопата

5

10

10

15

20

Обратная лопата

10

15

20

Драглайн

15

20

25

30

30
