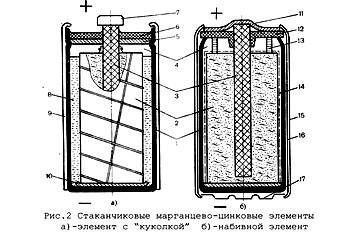

В старых вариантах элементов (рис. 2, а) агломерат обер­нут тонкой тканью — миткалем — и обвязан ниткой; такой аг­ломерат называют «куколка». Зазор 8 между куколкой и цин­ковым стаканом (1—3мм) заполняют жидким электроли­том; после кратковременного нагревания этот жидкий раствор под влиянием загустителя превращается в студнеобразную массу. В настоящее время по этой технологии изготавливают крупные элементы, а иногда также элементы, предназначен­ные для разряда повышенными токами. Вместо обвязки агло­мерата часто используют его обклейку тканью или бумагой.

В цилиндрических элементах новой конструкции (рис.2,б) в цинковый стакан вставлена свернутая в цилиндр бумажная диафрагма 14, покрытая с наружной стороны электролитной пастой. Внутрь цилиндра свободно вставлен необернутый аг­ломерат. После сборки агломерат сверху подпрессовывается и плотно прижимает диафрагму к цинковому стаканчику (так называемая «набивая» технология). В такой конструкции резко уменьшен электролитный зазор (до 0,15—0,2 мм) и увеличено количество двуокиси марганца в элементе заданных габаритов, что приводит к заметному увеличению емкости.

В элементах, не входящих в состав батарей, цинковый кор­пус вставлен в картонный футляр 9 с этикеткой (рис.2, а). В настоящее время в цилиндрических элементах вместо кар­тонного футляра часто используют дополнительный корпус 15 из тонкой стали (рис.2,б). Для изоляции на цинковый стакан надета пластмассовая трубка 16. Крышка 11 и дополнительное донышко 17 удерживаются путем закатки краев корпуса. Про­кладка 12 изолирует корпус от крышки и герметизирует эле­мент. Для образования газовой камеры служит вставка 13. Ос­новные преимущества таких элементов — хорошая герметич­ность, улучшенная сохраняемость и отсутствие течи электролита. По этим причинам они получили широкое распростра­нение, несмотря на сложность конструкции и повышенную стои­мость.

Типоразмеры цилиндрических марганцево-цинковых элемен­тов стандартизованы. Размеры элементов и принятые в разных странах обозначения приведены в табл.1.

Таблица 1. Унифицированные размеры цилиндрических сухих элементов.

Конструкция галетного элемента показана на рис.3. От­рицательный электрод представляет собой цинковуюпластину 1,на одну из сторон которой нанесен электропроводный слой 2. Этот слой состоит из графита и высокомолекулярных связу­ющих материалов, образующих плотную пленку, непроницаемую для электролита. Электропроводный слой, по сути дела, явля­ется перегородкой двух соседних элементов. К цинковому элект­роду прижата диафрагма с электролитной пастой 3 (аналогич­ная диафрагме набивных элементов). Наконец, к диафрагме прижат плоский агломерат 4, имеющий выступ, которым он при сборке батареи прижимается к электропроводному слою соседнего элемента. Агломерат обернут тонкой бумагой 5, предотвращающей выкраши­вание кусочков активной мас­сы и образование межэлемент­ных замыканий. Все детали галетного элемента стянуты в единое целое с помощью коль­ца из поливинилхлорида 6, ко­торое обеспечивает внутренний контакт отдельных деталей и предохраняет от выполза­ния электролита.
