где [М]0,[М] - исходная и текущая концентрации мономеров. Когда полимер получается из двух мономеров, принимается, что их концентрации равны, т. е. [М1]0 = [М2]0 = [М]0.

Константа равновесия приведенной выше реакции полиэтерификации описывается выражением:

(2)

которое может быть представлено в виде:

(3)

или

(4)

Далее рассмотрим связь константы равновесия со степенью полимеризации, т. е. количеством повторяющихся звеньев (остатков мономеров) в цепи, Очевидно, что в отсутствие реакции ограничения роста цепи , откуда:

(5)

Соотношение (5), связывающее среднечисловую степень полимеризации со степенью завершенности, называется уравнением Карозерса. Сочетание уравнений (4) и (5) приводит к зависимости, связывающей константу равновесия со степенью полимеризации:

(6)

Уравнения (4) и (6) позволяют оценить предельно достижимые Х и , т.е. выход и молекулярную массу при поликонденсации. Из табл. 6 следует, что продукт равновесной поликонденсации может быть назван полимером лишь при K » 104, хотя глубина протекания прямой реакции вполне приемлема при K » 103. Поэтому с практической точки зрения равновесная поликонденсация может считаться необратимой и использоваться для синтеза полимеров при K ³ 103 – 104.

Таблица 6. Влияние константы равновесия К на степень завершенности реакции поликонденсации X и среднечисловую степень полимеризации

Из приведенных выше данных по константам равновесия следует, что ни одна из наиболее часто используемых реакций поликонденсации не удовлетворяет этим требованиям, по крайней мере, с точки зрения необходимости достижения достаточной молекулярной массы полимера (большей, чем 104). Поэтому на практике низкомолекулярный продукт, реже полимер, удаляют из зоны реакции, т. е. поликонденсация протекает в неравновесном режиме. Очевидно, что низкомолекулярный продукт не может быть удален полностью, поэтому необходимо знать его предельно допустимую концентрацию, которая может быть рассчитана, исходя из константы равновесия. В этом случае уравнение (3) необходимо записать так, чтобы выразить в явном виде концентрацию низкомолекулярного продукта:

(7)

Далее, с привлечением уравнения Карозерса получаем:

(8)

В таблице 7 приведены степени полимеризации продукта, получаемого при полиэтерификации в присутствии различных количеств воды.

Таблица 7. Влияние воды на степень полимеризации при поликонденсации с различными константами равновесия, [М]0 = 5 моль/л

Из таблицы следует, что для получения достаточно высокомолекулярного полимера, даже при достаточно большой константе равновесия (порядка 102), допустимо содержание в реакционной смеси не более 1 % воды. Обычно вода и подобные ей низкомолекулярные продукты, например метанол, удаляются из реакционной среды отгонкой при атмосферном давлении, менее летучие продукты - отгонкой под вакуумом. Удалению летучих низкомолекулярных продуктов способствует высокая температура реакции, которая существенно превышает 200 °С при получении полиэфиров и полиамидов. [6]

Кинетика поликонденсации

Рассмотрим основные кинетические закономерности поликонденсации на примере амидирования. Катализаторами реакции является кислота. Механизм кислотного катализа к настоящему времени надежно установлен. Он включает две стадии:

1. Протонирование кислоты-реагента кислотой-катализатором (НА):

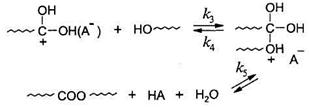

2. Атаки протонированным реагентом гидроксильной группы спирта с последующим распадом интермедиата до продуктов реакции:

Если в данной реакции удалять воду, то можно учитывать лишь прямое направление реакции. Тогда:

(9)

Неопределяемая величина [С+(ОН)2] может быть исключена с помощью выражения (10):

(10)

В результате получаем:
