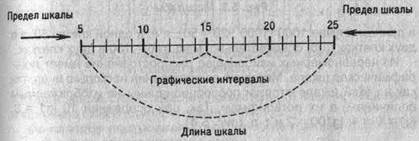

Рис. 5.2. Числовые интервалы

Носитель шкалы может представлять собой как прямую, так и кривую линии. Поэтому различают шкалы прямолинейные (на­пример, миллиметровая линейка) и криволинейные - дуговые и круговые (циферблат часов).

Графические и числовые интервалы бывают равными и нерав­ными. Если на всем протяжении шкалы равным графическим ин­тервалам соответствуют равные числовые, такая шкала называ­ется равномерной. Когда же равным числовым интервалам со­ответствуют неравные графические интервалы и наоборот, шкала называется неравномерной.

Масштабом равномерной шкалы называется длина отрезка (гра­фический интервал), принятого за единицу и измеренного в каких-либо мерах. Чем меньше масштаб (рис. 5.3), тем гуще располагаются на шкале точки, имеющие одно и то же значение. Построить шкалу -это значит на заданном носителе шкалы разместить точки и обозначить их соответствующими числами согласно условиям задачи.

Как правило, масштаб определяется примерной прикидкой воз­можной длины шкалы и ее пределов. Например, на поле в 20 кле­ток надо построить шкалу от 0 до 850. Так как 850 не делится удоб­рю на 20, то округляем число 850 до ближайшего удобного числа,

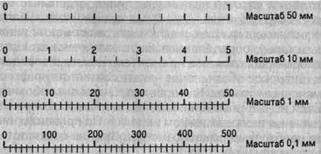

Рис. 5.3. Масштабы

в данном случае 1000 (1000 : 20 = 50), т. е. в одной клетке 50, а в двух клетках 100; следовательно, масштаб - 100 в двух клетках.

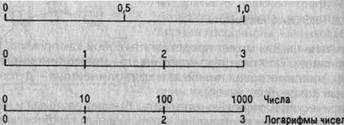

Из неравномерных наибольшее распространение имеет лога­рифмическая шкала. Методика ее построения несколько иная, так как на этой шкале отрезки пропорциональны не изображаемым величинам, а их логарифмам. Так, при основании 10 1д1 = О-1д1 = 0 = 1; 1д100 = 2 и т. д. (рис. 5.4).

Последний элемент графика - экспликация. Каждый график должен иметь словесное описание его содержания. Оно включа­ет в себя название графика, которое в краткой форме передает его содержание; подписи вдоль масштабных шкал и пояснения к отдельным частям графика.

5.2. КЛАССИФИКАЦИЯ ВИДОВ ГРАФИКОВ

Существует множество видов графических изображений (рис. 5.5; 5.6). Их классификация основана на ряде признаков: а) спо­соб построения графического образа; б) геометрические знаки,

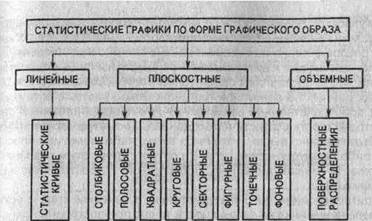

Рис. 5.5. Классификация статистических графиков по форме графического образа

изображающие статистические показатели; в) задачи, решаемые с помощью графического изображения.

По способу построения статистические графики делятся на диаграммы и статистические карты.

Диаграммы - наиболее распространенный способ графических изображений. Это графики количественных отношений. Виды и способы их построения разнообразны. Диаграммы применяются для наглядного сопоставления в различных аспектах (простран­ственном, временном и др.) независимых друг от друга величин:

территорий, населения и т. д. При этом сравнение исследуемых

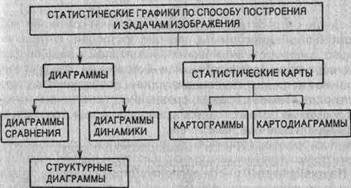

Рис. 5.6. Классификация статистических графиков по способу построения и задачам изображения

совокупностей производится по какому-либо существенному варь­ирующему признаку Статистические карты - графики количествен­ного распределения по поверхности. По своей основной цели они близко примыкают к диаграммам и специфичны лишь в том отно­шении, что представляют собой условные изображения статисти­ческих данных на контурной географической карте, т. е. показы­вают пространственное размещение или пространственную рас­пространенность статистических данных. Геометрические знаки как было сказано выше, - это либо точки, либо линии или плоскости, либо геометрические тела. В соответствии с этим различают графики точечные, линейные, плоскостные и пространственные (объемные).

При построении точечных диаграмм в качестве графических образов применяются совокупности точек; при построении линей­ных - линии. Основной принцип построения всех плоскостных ди­аграмм сводится к тому, что статистические величины изобража­ются в виде геометрических фигур и, в свою очередь, подразде­ляются на столбиковые, полосовые, круговые, квадратные и фи­гурные.

Статистические карты по графическому образу делятся на кар­тограммы и картодиаграммы.

В зависимости от круга решаемых задач выделяют диаграм­мы сравнения, структурные диаграммы и диаграммы динамики.

Особым видом графиков являются диаграммы распределения величин, представленных вариационным рядом. Это гистограмма полигон, огива, кумулята.

5.3. ДИАГРАММЫ СРАВНЕНИЯ

Наиболее распространенными диаграммами сравнения являют­ся столбиковые диаграммы, принцип построения которых состо­ит в изображении статистических показателей в виде поставлен­ных по вертикали прямоугольников - столбиков. Каждый столбик изображает величину отдельного уровня исследуемого статисти­ческого ряда. Таким образом, сравнение статистических показа­телей возможно потому, что все сравниваемые показатели выра­жены в одной единице измерения.

При построении столбиковых диаграмм необходимо начертить систему прямоугольных координат, в которой располагаются стол­бики. На горизонтальной оси располагаются основания столбиков, величина основания определяется произвольно, но устанавлива­ется одинаковой для всех.

Шкала, определяющая масштаб столбиков по высоте, располо­жена по вертикальной оси. Величина каждого столбика по верти­кали соответствует размеру изображаемого на графике статисти­ческого показателя. Таким образом, у всех столбиков, составляю­щих диаграмму, переменной величиной является только одно из­мерение. Покажем построение столбиковой диаграммы по данным табл. 5.1, характеризующим вклады граждан в учреждения Сбер­банка в 1995 г. (рис. 5.7).

Таблица 5.1

Вклады граждан в учреждения Сбербанка в 1995 г. (цифры условные)

Месяц

1

2

3

4

5

6

7

8

9

10

11

12

Вклад,

550

560

560

640

640

1100

1100

1100

1630

1610

1610

2500

млрд. руб.
