Более распространенным способом графического изображе­ния структуры статистических совокупностей является секторная Диаграмма, которая считается основной формой диаграммы та­кого назначения. Это объясняется тем, что идея целого очень хорошо и наглядно выражается кругом, который представляет всю совокупность. Удельный вес каждой части совокупности в сектор­ной диаграмме характеризуется величиной центрального угла (угол между радиусами круга). Сумма всех углов круга, равная 360°, приравнивается к 100%, а следовательно, 1% принимает­ся равным 3,6°.

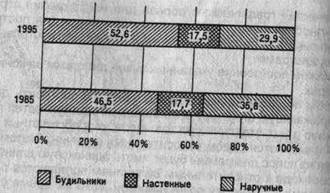

Рис. 5.16. Динамика удельного веса производства часов по видам (1985-1995 гг.)

Приведем пример построения секторной диаграммы по данным табл. 5.6.

Таблица 5.6

Динамика доли негосударственного сектора экономики в розничной торговле (в % к общему объему розничного товарооборота в России)

Построение секторной диаграммы начинается с определения центральных углов секторов. Для этого процентное выражение от­дельных частей совокупностей умножают на 3,6°. Например, для данных:

1992г.: 78 • 3,6° = 280,8°; 1,8 • 3,6° = 6,5°; 20 • 3,6° = 72°;

0,2 • 3,6° = 0,7°;

1993г.: 49-3,6° =176,4°; 31-3,6° = 111,6°; 16 • 3,6° = 57,6°;

4 • 3,6° = 14,4°.

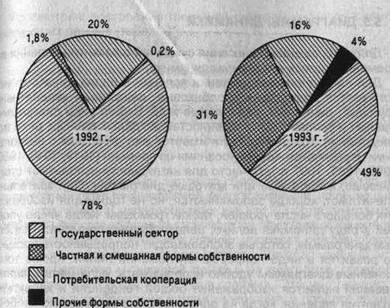

Рис. 5.17. Динамика доли негосударственного сектора экономики в розничной торговле (в % к общему объему розничного товарооборота в России)

По найденным значениям углов круги делятся на соответству­ющие секторы (рис. 5.17).

Применение секторных диаграмм позволяет не только графи­чески изобразить структуру совокупности и ее изменение, но и по­казать динамику численности этой совокупности. Для этого стро­ятся круги, пропорциональные объему изучаемого признака, а за­тем секторами выделяются его отдельные части.

Рассмотренные способы графического изображения структуры совокупности имеют как достоинства, так и недостатки.

Так, секторная диаграмма сохраняет наглядность и выразитель­ность лишь при небольшом числе частей совокупности, в против­ном случае ее применение малоэффективно. Кроме того, нагляд­ность секторной диаграммы снижается при незначительных изме­нениях структуры изображаемых совокупностей: она выше, если имеются существенные различия сравниваемых структур. Преиму­ществом столбиковых (ленточных) структурных диаграмм по срав­нению с секторными являются их большая емкость, возможность отразить более широкий объем полезной информации.

5.5. ДИАГРАММЫ ДИНАМИКИ

Для изображения и внесения суждений о развитии явления во времени строятся диаграммы динамики.

Для наглядного изображения явлений в рядах динамики ис­пользуются диаграммы: столбиковые, ленточные, квадратные, круговые, линейные, радиальные и др. Выбор вида диаграммы зависит в основном от особенностей исходных данных, цели ис­следования. Например, если имеется ряд динамики с несколь­кими неравноотстоящими уровнями во времени (1913, 1940, 1950, 1980, 1985, 1997 гг.), то часто для наглядности используют стол­биковые, квадратные или круговые диаграммы. Они зрительно впечатляют, хорошо запоминаются, но не годны для изображе­ния большого числа уровней, так как громоздки. Когда число уров­ней в ряду динамики велико, целесообразно применять линей­ные диаграммы, которые воспроизводят непрерывность процес­са развития в виде непрерывной ломаной линии. Кроме того, линейные диаграммы удобно использовать: если целью иссле­дования является изображение общей тенденции и характера развития явления; когда на одном графике необходимо изобра­зить несколько динамических рядов с целью их сравнения; если наиболее существенным является сопоставление темпов роста, а не уровней.

Для построения линейных графиков применяют систему пря­моугольных координат. Обычно по оси абсцисс откладывается время (годы, месяцы и т. д. ), а по оси ординат - размеры изоб­ражаемых явлений или процессов. На оси ординат наносят мас­штабы. Особое внимание следует обратить на их выбор, так как от этого зависит общий вид графика. Обеспечение равновесия, пропорциональности между осями координат необходимо в гра­фике в связи с тем, что нарушение равновесия между осями ко­ординат дает неправильное изображение развития явления;

Если масштаб для шкалы на оси абсцисс очень растянут по сравнению с масштабом на оси ординат, то колебания в дина­мике явлений мало выделяются, и наоборот, преувеличение масштаба по оси ординат по сравнению с масштабом на оси абсцисс дает резкие колебания. Равным периодам времени и размерам уровня должны соответствовать равные отрезки мас­штабной шкалы.

В статистической практике чаще всего применяются графичес­кие изображения с равномерными шкалами. По оси абсцисс они берутся пропорционально числу периодов времени, а по оси ор­динат - пропорционально самим уровням. Масштабом равномер­ной шкалы будет длина отрезка, принятого за единицу.

рассмотрим построение линейной диаграммы на основании следующих данных (табл. 5.7).

Таблица 5.7

Динамика валового сбора зерновых культур в регионе за 1985-1994 гг.
