Это составит: для Украины - 210,9; Беларуси - 101,2; Литвы -49,6. Затем установить масштаб и по этим данным построить квад­раты. Для нашего примера примем 1см равным 30 млн. м3. Тогда сторона первого квадрата составит 7,03 см (210,9 : 30); второго-3,4 см; третьего - 1,65 см (рис. 5.13).

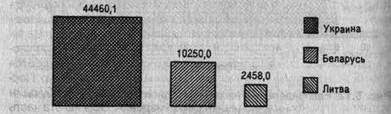

Рис. 5.13. Поставки российского газа в страны ближнего зарубежья, январь-август 1995 г.

Для правильного построения диаграмм квадраты или круги не­обходимо расположить на одинаковом друг от друга расстоянии, а в каждой фигуре указать числовое значение, которое она изоб­ражает, не приводя масштаба измерения.

К рассматриваемому виду диаграмм относится графическое изоб­ражение, полученное путем построения один в другом квадратов, кругов или прямоугольников с различной заштриховкой или закрас­кой. Такие диаграммы также позволяют сравнивать между собой ряд исследуемых величин. На рис. 5.14 показан такой вариант круговой диаграммы.

Наиболее выразительным и легко воспринимаемым яв­ляется способ построения диаграмм сравнения в виде фигур-знаков. В этом случае статистические сово­купности изображаются не геометрическими фигурами, а символами или знаками, вос­производящими в какой-то степени внешний образ ста­тистических данных. Досто­инство такого способа графи­ческого изображения заклю­чается в высокой степени на­глядности, в получении подобного отображения, от­ражающего содержание сравниваемых совокупностей.

Важнейший признак любой диаграммы - масштаб. Поэтому, чтобы правильно построить фигурную диаграмму, необходимо определить единицу счета. В качестве последней принимается отдельная фигура (символ), которой условно присваивается

конкретное численное

значение. А исследуемая статистическая величина изображается отдель­ным количеством одинаковых по размеру фигур, последовательно рас­полагающихся на рисунке. Однако в большинстве случаев не удается изобразить статистический показатель целым количеством фигур. Пос­леднюю из них приходится делить на части, так как по масштабу один знак является слишком крупной единицей измерения. Обычно эта часть определяется на глаз. Сложность точного ее определения является не­достатком фигурных диаграмм. Однако, если большая точность пред­ставления статистических данных не преследуется, то результаты по­лучаются вполне удовлетворительными.

Рассмотрим построение фигурной диаграммы по данным табл. 5.4 фермерских хозяйств в России за 1993-1995 гг.

Таблица 5.4

Численность фермерских хозяйств в России за 1993 - 1995 гг.

(данные условные) (тыс.)

Год

1993

1994

1995

Численность фермерских хозяйств

49

183

270

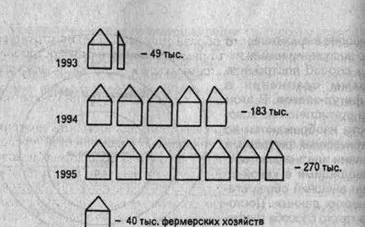

Рис. 5.15. Динамика численности фермерских хозяйств в одном из регионов России за 1993-1995 гг.

Примем условно за один знак 40 тыс. фермерских хозяйств. Тог­да число хозяйств в России в 1993 г. в размере 49 тыс. будет изображено в количестве 1,22 хозяйства, в 1994 г. - 4,6 хозяйства и т. д. (рис. 5.15).

Как правило, фигурные диаграммы широко используются для популяризации статистических данных и рекламы.

5.4. СТРУКТУРНЫЕ ДИАГРАММЫ

Основное назначение структурных диаграмм заключается в графическом представлении состава статистических совокупностей, характеризующихся как соотношение различных частей каждой из совокупностей. Состав статистической совокупности графически может быть представлен с помощью как абсолют­ных, так и относительных показателей. В первом случае не толь­ко размеры отдельных частей, но и размер графика в целом определяются статистическими величинами и изменяются в соответствии с изменениями последних. Во втором - размер всего графика не меняется (так как сумма всех частей любой совокупности составляет 100%), а меняются только размеры отдельных его частей. Графическое изображение состава сово­купности по абсолютным и относительным показателям способ­ствует проведению более глубокого анализа и позволяет про­водить международные сопоставления и сравнения социально-экономических явлений.

В качестве графического образа для изображения структуры совокупностей применяются прямоугольники - для построения столбиковых и полосовых диаграмм и круги -для построения сек­торных диаграмм.

Покажем построение указанных выше диаграмм на конкретных примерах.

Чтобы по приведенным данным табл. 5.5 построить диаграм­му, отражающую структуру сравниваемых совокупностей по соот­ношению в них отдельных видов часов, ряд абсолютных показа­телей заменяется рядом относительных величин. В этом случае каждая из полос диаграммы будет иметь одинаковую длину, так как при переходе к относительным величинам погашаются различия в абсолютных размерах совокупностей. В то же время структур­ные различия проявляются значительно четче. Графическое изоб­ражение структуры с помощью столбиковых (полосовых) диаграмм позволяет изучить особенности многих изучаемых экономических явлений. Так, приведенная на рис. 5.16 диаграмма, построенная по данным табл. 5.5, характеризует увеличение доли наручных часов в общем производстве.

Таблица 5.5

Производство часов по видам в одном из регионов России за 1985 - 1995 гг.



198

5г.

199

5г.



млн. шт.

%

млн. шт.

%

Часы, всего

52,5

100,0

60,1

100,0

В том числе:



наручные настенные

24,4 9,3

46,5 17,7

31,6 10,5

52,6 17,5

будильники

18,8

35,8

18,0

29,9
