В = 15,5 м - ширина;

Н = 10 м - высота.

hр – пол

11.1 В качестве источников света выбираем дуговую ртутную лампу высокого давления для общего освещения типа ДРЛ, так как 1) высота помещения превышает 6м; 2) ДРЛ удобна в эксплуатации: Рассчитаны на большие сроки службы, имеют большой световой поток, высокую световую отдачу и незначительные размеры, выпускаются на большие мощности; 3) работа ДРЛ не зависит от температуры окружающей среды.

11.2 Норма освещенности для данного производствен -ного помещения: Еmin=200 Лк.

11.3 Для производственного помещения выбираем рабочее равномерное общее освещение, а также аварийное освещение.

11.4 В качестве светильника выбираем светильник типа РСП 13 со степенью защиты 53 , классом светораспределения - П, КСС в нижнюю полусферу глубокий Г1 (0,8-1,2).

11.5 Расстояние от светильника до рабочей поверхнос –ти, м:

Нр = Н - (hс - hр ) (11.5)

где Н = 10 м- высота помещения;

hс = 0,7 м - высота свеса;

hр = 0 м - высота рабочей поверхности (пол).

Нр = 10 - (0,7 + 0) = 9,3 м.

11.6 Расстояние между светильниками для КСС Г1:

L = (0,8 - 1,2) ∙ Нр = 0,8 * 9,3 = 7,44 м. (11.6)

11.7 Расстояние от края светильника до стен:

l = 0,5 ∙ L = 0,5 ∙ 7,44 = 3,72 м. (11.7)

11.8 Количество светильников в ряду:

nа = = = 8 шт. (11.8)

11.9 Количество рядов:

nв = = = 2 шт. (11.9)

11.10 Общее количество светильников:

nc = nв ∙ nа = 8 * 2 = 16 шт. (11.10)

11.11 Расстояние между светильниками в одном ряду:

LА= = = 7,79 м. (11.11)

11.12 Расстояние между рядами:

LВ= = = 8,06 м. (11.12)

11.13 Определяем показатель помещения согласно реко - мендации :

i = = = 1,334 (11.13)

11.14 По справочнику с учётом коэффициентов от - ражения и показателя помещения находим коэффициент ис - пользования светового потока при rпот=0,5; rст=0,3; rп=0,1:

u = 73%

11.15 Рассчитаем световой поток одой лампы в Лм, если коэффициент минимальной освещённости z = Еср / Еmin = 1,2:

Фл = (11.15)

где Kз = 2 - коэффициент запаса;

Еmin – нормированная освещённость, лк.

Фл.р. = = 39493 лм.

11.16 По найденному значению Фл подбираем лампу, поток которой должен отличаться не более, чем на (-10 – +20)%.

Принимаем лампу ДРЛ 700(6) - 3 имеющую следующие технические данные:

номинальная мощность лампы Рн = 700 Вт;

световой поток Фл = 40,6 клм.

11.17 Общая мощность световой установки:

Руст = Рл * nсв = 700 ∙ 16 = 11200 Вт. (11.17)

11.18 Составим схему расположения светильников рабочего освещения в цехе (рисунок 11.1)

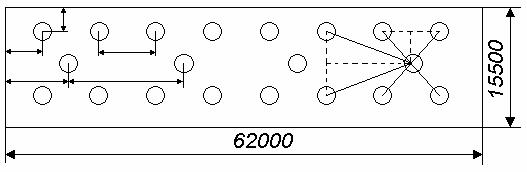

Рисунок 11.1 - План расположения светильников в литей - ном цехе.

11.19 Проверяем точечным методом минимальную осве -щенность.

11.20 Для проверки, определим по плану помещения координаты точки А, в которой предполагается минимальная освещенность, и по кривой силы света Г1, используя справочник [7] определим минимальные освещенности от ближайших светильников.

d1 = = = 5,6 м; (11.20.1)

d2 = = = 12,36 м; (11.20.2)

11.21 По пространственным изолюксам согласно в зависимости от Нр и расстояния d находим близ лежащую кривую на которой указана освещенность е.

(Нр; d1) е1 = 2,5 лк;

(Нр; d2) е2 = 0,54 лк.

11.22 Определим суммарную освещённость для точки А.

е =4∙е1 + 2∙е2 = 4∙2,5 + 2∙0,54 = 11,08 лк. (11.21)

11.23 Определить фактическую освещённость в точке А при =1:

Е = = = 225 лк. (11.23)

По результатам проверки точечным методом, правиль - ности выбора источников света методом коэффициента использования можно сделать вывод, что выбор был произве - ден правильно, так как фактическая освещенность находится в пределах нормы, и поэтому для рабочего освещения прини - маем лампы типа ДРЛ 700(6) - 3.

11.24 Для аварийного освещения выбираем лампы типа ЛН (лампы накаливания).

11.25 Норма освещенности аварийного освещения сос -тавляет не менее 5% от нормы рабочего освещения, то есть:

Е = Еmin ∙ 0,05 = 200 ∙ 0,05 = 10 лк (11.25)
