Рс.ст.о.=G0∙Vс∙ (
-2) ∙10-3 (4.6)
Рс.ст.о.=7840∙0,07(
-2) ∙10-3=0,2 кВт.
4.7 После определения статических нагрузок рассчитаем нагрузочный график механизма подъема мостового крана для наиболее характерного цикла работы (Таблица 4.1)
4.7.1 Время подъема груза на высоту Н:
tр1=
=85,7 сек.
где Н-высота подъема груза, м.
4.7.2 Время перемещения груза на расстояние L:
t01=
=48 сек.
4.7.3 Время для спуска груза:
tр2= =85,7 сек.
4.7.4 Время на зацепление груза и его отцепления:
t02= t 04=200 сек.
4.7.5 Время подъема порожнего крюка:
tр3= =85,7 сек.
4.7.6 Время необходимое для возврата крана к месту подъема нового груза:
t03= =48 сек.
4.7.7 Время спуска порожнего крюка:
tр4= =39,2 сек.
Вычертим нагрузочный график механизма подъема для рабочего цикла:

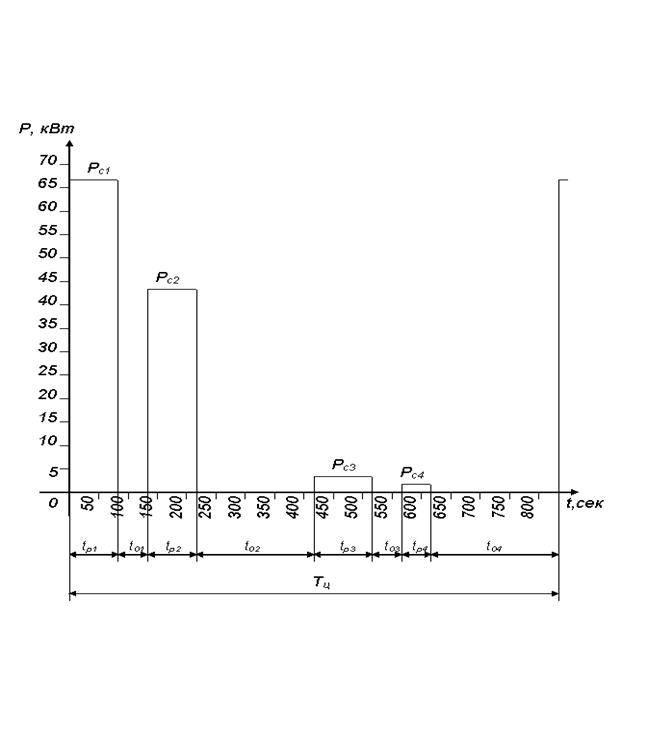

Рисунок 4.1- Нагрузочный график механизма подъема для рабочего цикла.
 |
Таблица 4.1- Рабочий цикл механизма подъема.
| Участки | Подъем груза | Па - уза |
Спуск груза | Па - уза | Подъем крюка | Па - уза | Спуск крюка | Па - уза |
|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Рс, (кВт) | 65,98 | 0 | 44,8 | 0 | 1,3 | 0 | 0,2 | 0 |
| t, (cек) | 85,7 | 48 | 85,7 | 200 | 85,7 | 48 | 85,7 | 200 |
4.7.8 Суммарное время работы электродвигателя:
S tр=tр1+ tр2+ tр3+ tр4=4*85,7 = 342,8 сек.
4.7.9 Суммарное время пауз:
S t0=t01+t02+t03+t04=48+48+200+200=496 сек.
4.8 Действительная продолжительность включения, %:
ПВд=
∙ 100% (4.8)
ПВд=
∙100%=40,8%.
4.9 Эквивалентная мощность за суммарное время работы электродвигателя, кВт:
Рэкв=
(4.9)
Рэкв=
=39,8кВт.
4.10 Эквивалентную мощность пересчитываем на стан- дартную продолжительность включения соответствующего режима работы механизма крана, кВт:
Рэн=Рэкв ∙
(4.10)
Рэн=39,8∙
=40,2 кВт.
4.11 Определяем расчетную мощность электродвигате ля с учетом коэффициента запаса, кВт:
Рдв=
(4.11)
где Кз = 1,2 - коэффициент запаса;
hред = 0,95 - КПД редуктора.
Рдв=
=50,7 кВт.
4.12 Угловая скорость лебедки в рад/с и частота вращения лебедки в об/мин, определяется следующим способом:
wл=
(4.12)
где D - диаметр барабана лебедки, м.
wл =
= 0,2 рад/с.
nл =
(4.13)
nл =
= 2 об/мин.
Полученные значение мощности электродвигателя в пункте (4.11) и значение стандартной продолжительности включения ПВст = 40% , будут являться основными критериями для выбора электродвигателя.
5 Выбор типов электродвигателя и редуктора механизма подъема мостового крана
