2.8 Переключатель литиевой батареи

Для защиты системной базы данных от стирания при отключении электропитания мини-АТС, система оборудована литиевой батареей, обеспечивающей энергонезависимость оперативной памяти. Подключение батареи осуществляется с помощью перемычки CN4 на основной плате (MBU).

Заводская установка перемычки CN4 соответствует положению “OFF” (батарея отключена). После программирования системы необходимо переставить перемычку CN4 в положение “ON” (батарея включена), в противном случае при отключении питания мини-АТС база данных системы будет утеряна.

2.9 установка плат CKIB и CSIB

A Перед установкой платы CKIB/CSIB, отключите питание системы (в том числе и аварийные батареи).

B Откройте крышку.

C Удалите пластмассовые заглушки из отверстий в левой и правой панелях корпуса базового блока.

D Отверните шесть винтов на плате MBU (см. рисунок 2.2 для определения расположения винтов)

E Установите шесть опорных стоек на место удалённых винтов (Опорные стойки поставляются в комплекте с платой CKIB/CSIB).

F Установите плату CKIB/CSIB на опорные стойки и прикрепите её винтами.

G Соедините с помощью кабеля плату CKIB/CSIB (разъем CN1) с платой MBU (разъем CN12). Соединительный кабель поставляется в комплекте с платой CKIB/CSIB.

H Закройте крышку базового блока и подключите внешние и абонентские линии к разъемам платы CKIB/CSIB.

I Включите питание (в том числе и аварийные батареи).

2.10 установка платы VAU3

A Перед установкой VAU3, выключите питание системы (в том числе аварийные батареи).

B Откройте крышку базового блока.

C Отверните четыре винта на плате MBU или на плате CKIB/CSIB (см. рисунок 2.2 для определения расположения винтов)

D Установите четыре опорные стойки на место удалённых винтов (Опорные стойки поставляются в комплекте с платой VAU3).

E Установите плату VAU3 на опорные стойки и прикрепите её четырьмя винтами.

F Соедините с помощью кабеля плату VAU3 (разъем CN1) с платой MBU (разъем CN14). Соединительный кабель поставляется в комплекте с платой VAU3.

G Переключите перемычку CN2 на плате VAU3 из положения “OFF” в “ON”. В противном случае цифровой автоинформатор не сохраняет записанные сообщения при отключении питания мини-АТС.

H Закройте крышку базового блока.

I Включите питание (в том числе и аварийные батареи).

2.11 установка платы MFU

A Перед установкой MFU, выключите питание системы (в том числе и аварийные батареи).

B Откройте крышку базового блока.

C Удалите защитную заглушку на правой боковой панели блока KSU.

D Установите плату MFU в посадочные отверстия на правой панели базового блока и закрепите её двумя винтами.

E Соедините с помощью кабеля плату MFU (разъем CN1) с платой MBU (разъем CN17). Соединительный кабель поставляется в комплекте с платой MFU.

F Закройте крышку базового блока и сделайте необходимые подключения к плате MFU через отверстия на правой панели блока KSU.

G Включите питание (в том числе и аварийные батареи).

2.12 Подключение внешних линий.

Подключение внешних линий к мини-АТС GHX-616 производится с помощью разъёмов RJ-11, расположенных на левой боковой панели базового блока (KSU). См. рисунок 2.3.

Рисунок 2.3 Подключение внешних линий

2.13 Подключение телефонных аппаратов

A СИСТЕМНЫЕ АППАРАТЫ

К мини-АТС GHX-616 могут быть подключены 4 системных аппарата в базовой конфигурации и 8 дополнительных системных аппаратов при установке в систему платы расширения CKIB.

Для подключения системных аппаратов используется 4-проводный кабель (две витые пары) с разъёмом RJ-11. Первая пара проводов (VOICE) обеспечивает прохождение речевого сигнала. Вторая пара проводов (DATA) предназначена для передачи цифровой сигнальной информации. Питание системного аппарата осуществляется по “фантомной” схеме, при этом по второй паре (DATA) подается напряжение питания +24 В, а по первой паре (VOICE) - “земля” (GROUND).

Необходимо обеспечить правильное подключение системных аппаратов в соответствии с нижеследующим рисунком. При подключении пары “DATA” требуется соблюдать полярность. Изменение полярности не приводит к повреждению системы и аппарата, но не обеспечивает нормального функционирования.

Рисунок 2.4

B Универсальные порты

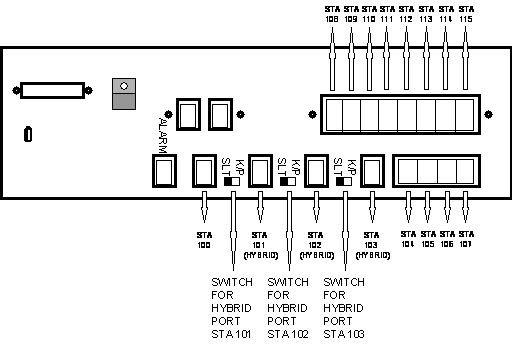

Порты №№ 101 - 103, расположенные на основной системной плате (MBU), являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолинейного аппарата (SLT).

При установке системного аппарата, переключатель типа порта необходимо перевести в положение K/P”. В случае установки стандартного аппарата, переключатель типа порта необходимо перевести в положение SLT”.

Примечание : Если положение переключателя не соответствует типу подключенного аппарата, то это может привести к ухудшению качества звука.

Рисунок 2.5.

C. Стандартные аппараты

В базовой конфигурации к системе GHX-616 возможно подключение 7-ми стандартных однолинейных аппаратов (порты с №№ 101~107). Кроме того, при использовании платы расширения CSIB дополнительно можно подключить 8 стандартных аппаратов.

а) Абонентские порты №№101-103 являются гибридными (универсальными) и позволяют подключать как стандартные, так и системные аппараты.

При подключении к данным переключатель гибридного порта должен быть установлен в положение “SLT”.

б) Абонентские порты базовой емкости №№104-107 предназначены для подключения только стандартных аппаратов.

Рисунок 2.6.

2.14 АВАРИЙНОЕ ПЕРЕКЛЮЧЕНИЕ ЛИНИЙ

В случаях пропадания питания мини-АТС, если не подключена батарея аварийного питания, максимум 2 внешних линии могут быть автоматически переключены на стандартные (SLT) аппараты для обеспечения аварийной связи. При отсутствии питания система коммутирует внешние линии CO1 и CO2 на абонентские порты №106 и №107 соответственно.

линия № 1 - автоматически переключается на аппарат №106

линия № 2 - автоматически переключается на аппарат №107

2.15 ПОДКЛЮЧЕНИЕ ПЕРЕГОВОРНОГО УСТРОЙСТВА

Переговорное устройство (домофон) позволяет осуществлять внутреннюю связь посредством встроенного спикерфона, и обеспечивает пользователя возможностью вызывать заранее запрограммированный аппарат нажатием кнопки “CALL”, а также принимать внутренние вызовы и объявления по громкой связи (оповещение).

Устройство должно быть установлено в месте, защищенном от внешних воздействий, где требуется обеспечить оповещение или контроль доступа.
