СЛОТ #7: линии № 7 - 10

B. Установка плат SLIB, ETIB

Плата MBU в мини-АТС GHX-46, содержит 12 портов внутренних линий. Количество портов внутренних линий может быть увеличено до 40 , при установке 7-и плат расширения (SLIB, ETIB).

Платы ETIB/SLIB устанавливаются в слоты #1 - #7.

СЛОТ #1: Тел. № 112-115 СЛОТ #5: Тел. № 128-131

СЛОТ #2: Тел. № 116-119 СЛОТ #6: Тел. № 132-135

СЛОТ #3: Тел. № 120-123 СЛОТ #7: Тел. № 136-139

СЛОТ #4: Тел. № 124-127

3.5.5 УСТАНОВКА ПЛАТЫ VAU

Плата VAU устанавливается только в слот #0 (ближайший слот к источнику питания), назначение каналов записи/воспроизведения производится при системном программировании (подпрограмма FLASH 59).

Система предоставляет два cпособа записи сообщений в память автоинформатора:

A. используя системный аппарат

(1) нажмите клавишу “MON” на аппарате № 100.

(2) наберите код записи сообщения (7*01-7*04).

(3) нажмите клавишу “1”.

(4) нажмите клавишу HOLD для начала записи.

(5) запишите сообщение, используя телефонную трубку или спикерфон.

6 нажмите клавишу HOLD для окончания записи.

B. используя аудио аппаратуру

(1) подключите внешнюю аудио аппаратуру к разъёму на MDF.

(2) нажмите клавишу “MON” и наберите код записи сообщения (7*01-7*04)

на аппарате № 100.

(3) нажмите клавишу “2”.

(4) нажмите клавишу HOLD для начала записи.

(5) запишите сообщение, используя аудио аппаратуру.

6 нажмите клавишу HOLD для окончания записи.

3.5.6 НАЗНАЧЕНИЕ КЛЕММ НА ПЛАТЕ MDF

Все подключения к плате MDFU выполнены “под винт”, за исключением входа внешнего музыкального источника.

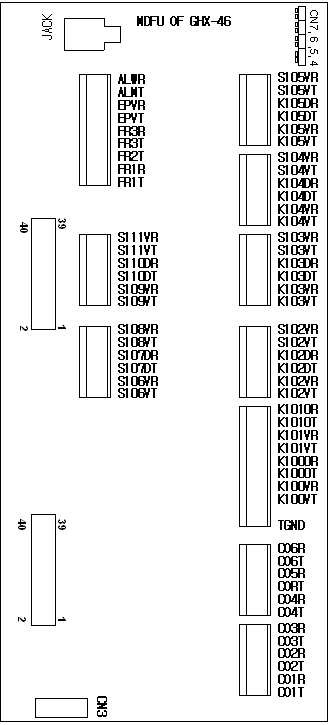

Рисунок 3.2 Назначение контактов кроссировочной платы MDF

3.5.7 ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЛИНИЙ (CO/PBX)

A. На плате MDFU расположены клеммы для подключения 6-и внешних линий базовой ёмкости: клеммы COT и COR .

B. Подключение внешних линий к платам расширения (COB).

a) отсоедините разъём от платы.

b) подключите к разъёму провода внешних линий.

c) установите разъём на плату.

3.5.8 АВАРИЙНОЕ ПЕРЕКЛЮЧЕНИЕ ЛИНИЙ

Если к мини-АТС не подключена батарея резервного питания, то в случаях пропадания сетевого питания, максимум 3 внешних линии могут быть автоматически переключены на стандартные аппараты (SLT) для обеспечения аварийной связи.

линия № 1 - Автоматически переключается на Тел. № 106

линия № 2 - Автоматически переключается на Тел. № 107

линия № 3 - Автоматически переключается на Тел. № 108

3.5.9 ПОДКЛЮЧЕНИЕ СИСТЕМНЫХ АППАРАТОВ

Максимально к мини-АТС GHX-46 можно подключить 34 системных аппарата: 6 портов базовой ёмкости и 28 (4´7) - на платах расширения.

Плата ETIB содержит 4 порта аналоговых системных аппаратов. Следует соблюдать осторожность, если подсоединение системных аппаратов производится при включенном питании мини-АТС. Для подключения системных аппаратов используется 4-проводный кабель (две витые пары). Первая пара проводов (VT, VR) обеспечивает прохождение речевого сигнала. Вторая пара проводов (DT, DR) предназначена для передачи цифровой сигнальной информации. Питание системного аппарата осуществляется по “фантомной” схеме, при этом по второй паре (DT, DR) подается напряжение питания + 24 В, а по первой паре (VT, VR) - “земля” (GND).

Следует строго соблюдать полярность пары DT, DR.Изменение полярности не приводит к повреждению системы и аппарата, но не обеспечивает нормального функционирования.

Рисунок 2.3. Подключение системного аппарата

Порты №№ 102 - 105, расположенные на основной системной плате (MBU), являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолиненйного аппарата (SLT).

В случае подключения системных аппаратов, следующие переключатели, расположенные на плате MBU, необходимо установить в положение KTU.

CN 45: аппарат № 102

CN 46: аппарат № 103 Универсальные порты (KTU или SLT)

CN 47: аппарат № 104

CN 48: аппарат № 105

Подключение системных аппаратов к платам расширения (ETIB).

a) отсоедините разъём от платы.

b) подключите к разъёму провода системных аппаратов.

c) установите разъём на плату.

3.5.10 ПОДКЛЮЧЕНИЕ СТАНДАРТНЫХ (SLT) АППАРАТОВ

Максимально к мини-АТС GHX-46 можно подключить 38 стандартных аппаратов: 10 портов базовой ёмкости и 28 (4´7) - на платах расширения.

Для подключения стандартных аппаратов к базовым портам платы MBU (№ 102 - 111) используются клеммы S102VT/VR - S111VT/VR на кроссировочной плате MDF.

Порты №№ 102 - 105, расположенные на основной системной плате MBU, являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолинейного аппарата (SLT).

В случае подключения SLT- аппаратов следующие переключатели, расположенные на плате MBU, необходимо установить в положение SLT.

CN 45: аппарат № 102

CN 46: аппарат № 103 Универсальные порты (KTU или SLT)

CN 47: аппарат № 104

CN 48: аппарат № 105

Подключение стандартных аппаратов к платам расширения (SLIB-24,48,8).

a) отсоедините разъём от платы.

b) подключите к разъёму провода стандартных аппаратов.

c) установите разъём на плату.

3.5.11 ПОДКЛЮЧЕНИЕ ПЕРЕГОВОРНОГО УСТРОЙСТВА

Переговорное устройство (домофон) позволяет осуществлять внутреннюю связь посредством встроенного спикерфона, и обеспечивает пользователя возможностью вызывать заранее запрограммированный аппарат нажатием кнопки “CALL”, а также принимать внутренние вызовы и объявления по громкой связи (оповещение).

Устройство должно быть установлено в месте, защищенном от внешних воздействий, где требуется обеспечить оповещение или контроль доступа.

Домофон подключается к системе, так же как и системный аппарат.

a) Откройте корпус с помощью тонкой плоской отвертки, нажимая на защелку.

b) Установите заднюю крышку домофона на стену и закрепите её двумя шурупами.

c) Вставьте кабель через отверстие в нижней панели корпуса переговорного устройства. Подключите кабель к клеммам, расположенным в нижней части печатной платы домофона. Подключение производите в соответствии с цветовыми обозначениями клемм домофона и маркировкой контактов системного порта на панели MDF: GR - контакт VT, RD - контакт VR, BL - контакт DT, YL - контакт DR.

d) Излишек кабеля следует вытянуть обратно из корпуса домофона через отверстие в нижней панели и закрепить его. Присоедините корпус домофона к задней крышке и закрепите с помощью защелки.
