Домофон подключается к системе, так же как и системный аппарат.

a) Откройте корпус с помощью тонкой плоской отвертки, нажимая на защелку.

b) Установите заднюю крышку домофона на стену и закрепите её двумя шурупами.

c) Вставьте кабель через отверстие в нижней панели корпуса переговорного устройства. Подключите кабель к клеммам, расположенным в нижней части печатной платы домофона. Подключение производите в соответствии с цветовыми обозначениями клемм домофона: первая пара проводов (VOICE) должна быть присоединена к клеммам GR и RD, вторая пара (DATA) - к клеммам BL и YL.

d) Излишек кабеля следует вытянуть обратно из корпуса домофона через отверстие в нижней панели и закрепить его. Присоедините корпус домофона к задней крышке и закрепите с помощью защелки.

2.16 Подключение внешнего вызывного устройства

При использовании платы MFU система GHX-616 обеспечивает замыкание контактов реле на время вызова, для включения дополнительно установленного внешнего вызывного устройства (громкий звонок). Аппарат, вызов которого включает внешнее вызывное устройство, назначается при программировании системы. Внешнее вызывное устройство подключается 2-х проводным кабелем к портам “FREE RELAY 1” или “FREE RELAY 2” на плате MFU. Соответсвующий разъем типа RJ11 (“FR1/FR2”) располагается на правой боковой панели базового блока. Выбранный порт для подключения вызывного устройства должен быть указан при системном программировании.

Коммутируемая мощность контактов: 120 В, 500 мА переменного тока (24 В, 1А постоянного тока).Смотрите рисунок 2.7 Подключение внешних устройств.

2.17 Подключение внешнего устройства оповещения

При использовании платы MFU система GHX-616 обеспечивает возможность подключения внешней системы оповещения. Функция внешнего оповещения может быть востребована любым абонентом для объявления по громкой связи. Система позволяет управлять питанием внешнего усилителя (включать его на время объявления) посредством программно-управляемого реле “FREE RELAY 1” или “FREE RELAY 2”, расположенных на плате MFU (разъем FR1/FR2). Выбранный порт для управления устройством оповещения должен быть указан при системном программировании. Выходные контакты порта внешнего оповещения выведены на разъем типа RJ11 - “EXT-PAGE”.

Рекомендуется применять устройство оповещения с входным сопротивлением 600 Ом. Максимальная выходная мощность порта внешнего оповещения - 5 мВт. Коммутируемая мощность контактов реле: 120 В, 500 мА переменного тока; 24 В, 1А постоянного тока. Смотрите рисунок 2.7 Подключение дополнительного оборудования.

2.18 подключение музыкального источника

Мини-АТС поддерживает такие сервисные функции, как музыка в режиме удержания линии (MOH) и фоновая музыка для прослушивания посредством громкоговорителя системного аппарата. Возможно использование либо внутреннего музыкального источника (микросхема с записанной мелодией) либо внешнего (тюнер, магнитофон и др.).

Выбор музыкального источника (внутренний / внешний) производится при программировании. Использование внешнего музыкального источника возможно только при установке платы MFU. Подключение внешнего источника музыки осуществляется посредством разъема “EXT-MUSIC” (тип RJ11), расположенного на правой боковой панели базового блока.

Система позволяет управлять питанием внешним устройством с помощью реле FREE RELAY 1 или FREE RELAY 2, размещенных на плате MFU.

См. рисунок 2.7 Подключение дополнительного оборудования.

Рисунок 2.7 Подключение дополнительного оборудования

2.19 Подключение головных телефонов (гарнитуры оператора)

Системные телефоны могут быть оборудованы стандартными адаптерами головных телефонов. Для использования гарнитуры подключите адаптер к разъёму вместо телефонной трубки. В программе FLASH 40 необходимо запретить использование спикерфона (встроенного микрофона). После этого невозможно выполнение операций на телефонном аппарате без снятия трубки: такие функции, как “Набор номера без снятия трубки” и “Автоматический ответ в режиме громкой связи” (Handsfree), будут недоступны для пользователя. Однако, входящие звонки, оповещение, сигнал вызова и музыка в фоновом режиме будут слышны на громкоговорителе аппарата.

Клавиша контроля MON в этом случае будет управлять состоянием трубки (снята или положена).

2.20 ПОДКЛЮЧЕНИЕ БАТАРЕИ АВАРИЙНОГО ПИТАНИЯ

Для обеспечения бесперебойного режима работы системы в случаях аварии сетевого электропитания рекомендуется подключить блок аккумуляторных батарей на 24 В ( обычно две батареи по 12 В) с ёмкостью не более 20 А/ч. Желательно использовать необслуживаемые батареи.

Необходимо соблюдать следующие требования:

A. Батареи следует размещать в помещении с ограниченным доступом и хорошей вентиляцией для удаления возможного газовыделения.

B. Батареи должны быть установлены в соответствии с требованиями пункта 480 National Electrical Code (NEC) в США или аналогичными документами в других странах.

C. Следует оградить батареи от возможного повреждения или опрокидывания, что может вызвать утечку кислоты или замыкание пластин. Помещение следует контролировать на предмет возникновения пожара, резкого повышения температуры, повышенной загазованности и т.п.

D. Необходимо использовать гибкий изолированный кабель минимальной длины для подключения к системному блоку. Кабель следует зафиксировать таким образом, чтобы при его перемещении исключалось перемещение батарей.

E. Используйте предохранитель номиналом 12 А / 32 В или 12-ти амперный автоматический выключатель постоянного тока, который устанавливается последовательно в цепи отрицательного полюса во избежание повреждения батарей.

F. Для выполнения правильного подключения см. рисунок 2.8. Сечение и длину соединительного кабеля необходимо выбрать таким образом, чтобы падение напряжения в цепи постоянного тока между батареями и системным блоком не превышало 0.5 В. (CN5 : Внешние батареи)

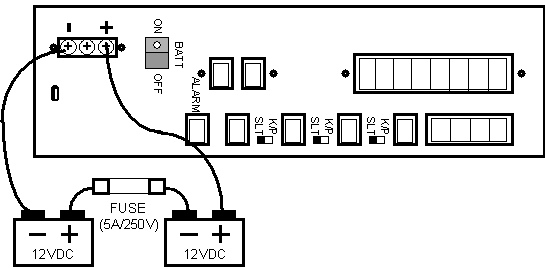

Рисунок 2.8 Подключение батареи аварийного питания

2.21 ПОДКЛЮЧЕНИЕ МОДУЛЯ SIU

Система GHX-616 позволяет дополнительно установить модуль SIU, который содержит стандартный порт последовательного интерфейса RS-232C. Посредством модуля SIU обеспечивается подключение принтера или компьютера для распечатки отчета регистрации вызовов (SMDR) и системной базы данных.

Модуль SIU, применяемый в системе GHX-616, является типовым для систем GHX-828, GHX-820 и GHX-1232. Плата SIU устанавливается в отверстие на левой боковой панели блока KSU, обозначенное “SMDR OUTPUT”, и подключается посредством соединительного кабеля к разъёму CN1 на плате MBU (См. рисунок 2.2).

Разводка кабеля RS-232C для подключения внешнего оборудования представлена на
