Контуры Photoshop

Рис.11. Действие типа "щелчок и перетаскивание" ведет к созданию сглаженного узла и криволинейного фрагмента контура

7. Чтобы пояснить сказанное выше более подробно, нарисуйте еще один криволинейный фрагмент. Переместите указатель в центр окна, щелкните кнопкой мыши и перетащите указатель вправо и слегка вниз. Снова будет создан сглаженный узел и криволинейный фрагмент, как показано на рис.12.

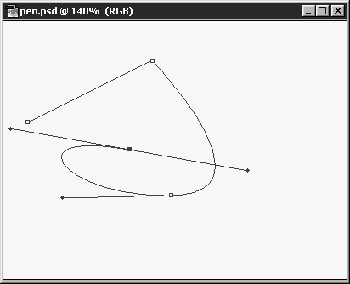

Рис.12. Щелкните и перетащите указатель, чтобы создать еще один сглаженный узел на том же контуре

Взгляните на узел, созданный на шаге 5. На экране появилась красивая плавная кривая, соединяющая только что созданный фрагмент контура и отрезок, начерченный на шаге 4. Именно в этом и состоит предназначение сглаженных узлов. Как вы, наверное, уже заметили, создание сглаженных узлов сопровождается появлением пары управляющих отрезков, снабженных маркерами на концах. Последние можно использовать для изменения кривизны и направления фрагмента контура после его создания. Подробнее об этом вы узнаете в разделе "Редактирование контуров". Ну вот мы и узнали основы строения контуров: прямолинейные отрезки проходят через угловые узлы, а криволинейные - через сглаженные узлы. Однако для того, чтобы корректно использовать оба типа узлов, о них нужно знать еще кое-что.

Угловые узлы

Угловые узлы просты для понимания. Одним из примыкающих к узлу фрагментов контура обязательно является прямолинейный отрезок, а второй может быть как прямолинейным, так и криволинейным, причем между фрагментами в узле образуется излом, а не плавный стык. Если к угловому узлу примыкает кривая, направление ее входа в угловой узел управляется сглаженным узлом на другом ее конце, как показано на рис.13.

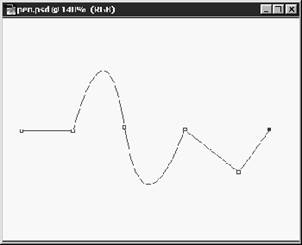

Рис.13. Угловые узлы окружают сглаженный узел

Между прочим, если вы хотите зафиксировать положение углового узла, заставив его располагаться по отношению к предыдущему узлу строго под углами в 0°, 45° или 90°, удерживайте клавишу Shift в момент щелчка кнопкой мыши, которым создается очередной узел.

Сглаженные узлы

Как вы видели в первом примере, демонстрирующем работу инструмента Перо (Pen), сглаженные узлы имеют несколько более сложные свойства, а их использование требует определенных навыков. В сглаженном узле программа стремится обеспечить максимальную гладкость стыка двух кривых, встречающихся в этом узле (см. рис. 14).

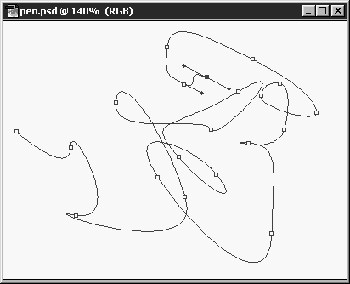

Рис.14. Сглаженные узлы обеспечивают максимальную гладкость стыка двух кривых в любых ситуациях

Существует еще одна разновидность узлов, обеспечивающая менее гладкие стыки фрагментов и полезная в особых ситуациях. Такие узлы носят название точек перегиба, и в рассмотренном ниже упражнении описывается, как их создавать.

1. В окне нового документа начните рисование контура, установив начальную точку.

2. Создайте обычным способом сглаженный узел.

3. Переместите указатель так, чтобы он оказался точно над только что созданным сглаженным узлом. Нажав и удерживая клавишу Option (в системе Mac OS) или Alt (в системе Windows), щелкните кнопкой мыши и перетащите ее в направлении, в котором должен исходить из узла очередной криволинейный фрагмент контура. Отпустите клавишу и кнопку мыши. Изображение на экране вашего монитора должно напоминать картину, показанную на рис.15.

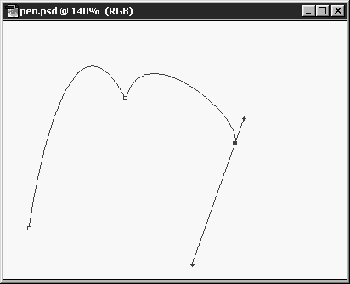

Рис.15. Создание узла - точки перегиба. Правый отрезок кривой был только что создан при удержании клавиши Alt (Option)

4. Переместите указатель в точку, где должен оканчиваться фрагмент контура и помещаться очередной узел, щелкните кнопкой мыши и перетащите указатель в направлении, противоположном тому, в котором вы перетаскивали его на предыдущем шаге 3. На рис.16 показан результирующий вид кривой.

Рис.16. Итоговый вид кривой с узлом - точкой перегиба

Предварительный просмотр линий контура

Имеется возможность предварительного просмотра линий контура, которая может оказаться очень полезной в процессе создания всех рассмотренных выше типов узлов и фрагментов. Щелкните дважды на кнопке инструмента Перо (Pen), чтобы вызвать палитру Перо (Pen Tool Options). Единственный параметр здесь - это флажок Предварительный просмотр (Rubber Band). Его установка позволяет видеть как прямолинейные, так и криволинейные фрагменты будущего контура еще до того, как будет выполнен щелчок кнопкой мыши, устанавливающий точку очередного узла. Поэкспериментируйте с данным режимом, чтобы разобраться в том, как он действует.

Замыкание контуров

Существует два варианта завершения контура: можно создать "замкнутый" контур, соединив конечную точку с начальной, или оставить контур "разомкнутым". Замкнутый контур представляет собой петлю, не имеющую ни начала, ни конца. Чтобы замкнуть контур, выполните следующие действия:

Создайте контур, используя любые необходимые типы узлов. Поставив последнюю точку, переместите указатель так, чтобы он оказался над начальной точкой. Вы заметите рядом с указателем маленький кружок. Щелкните, чтобы создать последний угловой узел контура, или щелкните и перетащите указатель, чтобы последний фрагмент контура оказался криволинейным (см. рис.17).

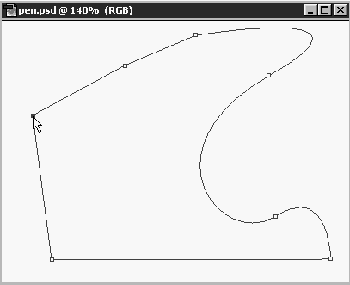

Рис.17. Замыкание контура, последний узел которого будет угловым узлом

Открытый контур имеет начало и конец. Все контуры на рис. 10 - 16 являются открытыми. Чтобы завершить работу над контуром, который должен остаться открытым, выполните следующие действия:

1. Создайте контур, используя любые необходимые типы узлов.

2. Разместив последний узел, просто щелкните на кнопке инструмента Перо (Pen) на панели инструментов. Теперь контур имеет начало и конец.

Если вновь щелкнуть на изображении, то вместо продолжения предыдущего контура будет установлена начальная точка нового.
