2.1.4VRAM

VRAM (Video Random Access Memory) — ВидеоОЗУ. Память, специально адаптированная для использования в видеоадаптерах. Двухпортовая память — ПК может записывать данные (для изменения изображения) в то время, когда видеоадаптер непрерывно считывает содержимое VRAM для прорисовки его на экране. Обычно необходимость в памяти такого типа возникает при работе с высокими разрешениями (более 1024 х 768 пикселов) в "глубоком" цвете (более 65536 цветов) и высокой частотой кадровой развертки (более 85 Гц). "Оконное" ОЗУ (WRAM - Window RAM) также является двухпортовой, однако поддерживает более эффективную схему буферизации и другие усовершенствования, позволяющие повысить производительность на

25% по сравнению с VRAM. Оба описанных типа ОЗУ производительнее и дороже EDO.

2.1.5 SDRAM

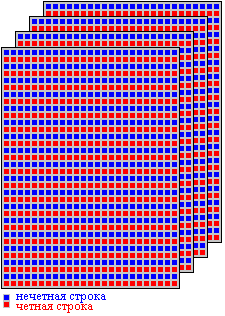

SDRAM (Synchronous Dynamic Random Access Memory) – это синхронизированная динамическая память с произвольным порядком выборки. Одним словом, синхронная динамическая оперативная память. SDRAM состоит из физических ячеек, которые собраны в страницы. Размер страницы может быть от 512 байт до нескольких килобайт. Каждая страница разбита на два банка: в одном банке ячейки с нечетными адресами строк, а в другом – с четными. Каждая ячейка имеет свой адрес, состоящий из номера (адреса) строки и номера (адреса) столбца. Сначала передается номер строки, затем номер столбца. По сути дела, номер – это набор электрических сигналов, которые надо сгенерировать, передать и обработать. На все это необходимо затратить время. В страничном режиме, передав номер строки можно получить доступ к нескольким ячейкам с разными номерами столбцов, то есть, не надо для каждой из них передавать номер строки, достаточно только номера столбца. Экономия времени налицо. Двигаемся дальше, строки можно разделить на четные и нечетные. Получается два банка: один – с четными строками, а другой – с нечетными. В то время, когда происходит обращение к одному банку, в другом происходит выборка адреса или еще что. Опять же экономия времени. Такой режим иногда называют расслоением.

Для того чтобы увеличить скорость доступа к памяти, разработали пакетный режим (burst) доступа. Принцип состоит в том, что после установки строки и столбца ячейки, происходит обращение к следующим трем смежным адресам без дополнительных состояний ожидания. Схема пакетного режима будет выглядеть так: x-y-y-y, где х – время выполнения первой операции доступа состоящей из продолжительности цикла и времени ожидания, а y – это число циклов, необходимое для выполнения каждой последующей операции. Например, для SDRAM схема будет выглядеть так: 5-1-1-1.

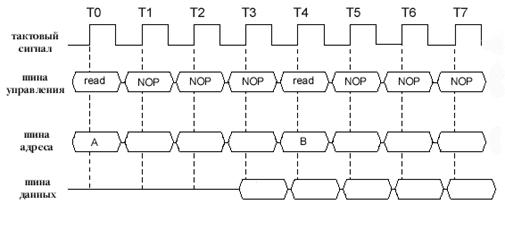

Рис.2.1.5.1 Временная диаграмма SDRAM

По отдельной линии передается синхронизирующий сигнал, по шине управления передается команда, скажем на считывание. После этого формируется адрес и по шине адреса передается в память. Затем начинается передача информации по шине данных. В этот момент может быть сформирован и передан новый адрес. И так постоянно.

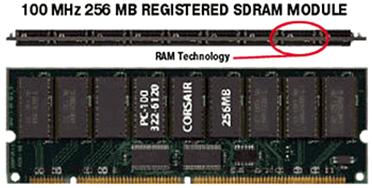

Рис.2.1.5.2. Модуль SDRAM на 256Мбайт

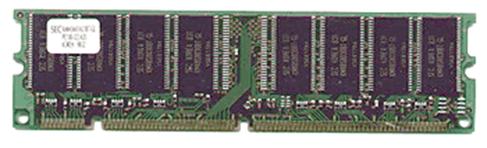

Рис.2.1.5.3 Стандартный модуль памяти SDRAM PC100

Выпустив чипсет 440BX с официальной поддержкой тактовой частоты системной шины до 100 МГц, Intel сделала оговорку, что модули памяти SDRAM неустойчиво работают на такой скорости. После заявления Intel представила новую спецификацию, описывающую все тонкости, SDRAM PC100.

Данной спецификации отвечают только 8-нс чипы, а 10-нс чипы, по мнению Intel, неспособны устойчиво работать на частоте 100 МГц.

Введение стандарта PC100 в некоторой степени можно считать рекламной уловкой, но все известные производители памяти и системных плат поддержали эту спецификацию, а с появлением следующего поколения памяти переходят на его производство.

Спецификация PC100 является очень критичной, одно описание с дополнениями занимает больше 70 страниц.

Для комфортной работы с приложениями, требующими высокого быстродействия, разработано следующее поколение синхронной динамической памяти - SDRAM PC133. Продвижением данного стандарта на рынок занимается уже не Intel, а их главный конкурент на рынке процессоров AMD. Intel же решила поддерживать память от Rambus, мотивируя это тем, что она лучше сочетается с шиной AGP 4x.

133-МГц чипы направлены на использование с новым семейством микропроцессоров, работающих на частоте системной шины 133 МГц, и полностью совместимы со всеми PC100 продуктами. Такими производителями, как VIA Technologies, Inc., Acer Laboratories Inc. (ALi), OPTi Inc., Silicon Integrated Systems (SiS) и Standard Microsystems Corporation (SMC), разработаны чипсеты, поддерживающие спецификацию PC133.

2.1.6 EnhancedSDRAM (ESDRAM)

Enhanced SDRAM (ESDRAM - улучшенная SDRAM) - более быстрая версия SDRAM, сделанная в соответствии со стандартом JEDEC компанией Enhanced Memory Systems. С точки зрения времени доступа производительность ESDRAM в два раза выше по сравнению со стандартной SDRAM. В большинстве приложений ESDRAM, благодаря более быстрому времени доступа к массиву SDRAM и наличию кэша, обеспечивает даже большую производительность, чем DDR SDRAM.

Более высокая скорость работы ESDRAM достигается за счет дополнительных функций, которые используются в архитектуре этой памяти. ESDRAM имеет строку кэш-регистров (SRAM), в которых хранятся данные, к которым уже было обращение. Доступ к данным в строке кэша осуществляется быстрее, чем к ячейкам SDRAM, со скоростью 12 ns, т.к. не требуется обращаться к данным в строке через адрес в колонке. При этом скорость работы ячеек ESDRAM составляет 22 ns в отличие от стандартной скорости работы ячеек SDRAM, имеющей значения 50 - 60 ns.

При этом стоит заметить, что память ESDRAM полностью совместима со стандартной памятью JEDEC SDRAM на уровне компонентов и модулей, по количеству контактов и функциональности. Однако чтобы использовать все преимущества этого типа памяти, необходимо использовать специальный контроллер (чипсет).

Увеличение производительности при использовании ESDRAM достигается за счет применения двухбанковой архитектуры, которая состоит из массива SDRAM и SRAM строчных регистров (кэш). Строчные регистры вместе с быстрым массивом SDRAM обеспечивают более быстрый доступ для чтения и записи данных по сравнению со стандартной SDRAM. ESDRAM может работать в режиме "упреждающего обращения" к массиву SDRAM, в результате следующий цикл записи или чтения может начаться в момент, когда выполнение текущего цикла не завершено. Возможность использовать такой режим напрямую зависит от центрального процессора, управляющего работой конвейера адресации.
