(1) – материальный баланс по НКК для элементарного процесса; где g – масса загрузки в испарители, x – концентрация в ней НКК, dg - часть испарившейся жидкости, dx – изменившийся состав жидкой фазы, (x-dx) – новый состав жидкости, y – состав паровой фазы.

Из уравнения (1) →

(2) – уравнение Рейлея.

31.Постепенная конденсация

G

F

конденсатор

приемники

(1) – материальный баланс для бесконечно малой массы

сконденсированных паров

Из уравнения (1) →

(2) – уравнение Рейлея.

.

32.Многократное испарение

Процесс многократного испарения состоит из повторений процесса однократного испарения для более полного разделения исходной смеси.

сепаратор сепаратор

F испаритель испаритель

Пусть многократному испарению подвергается смесь с содержанием НКК , находящаяся при тем-ре - т.F, f.

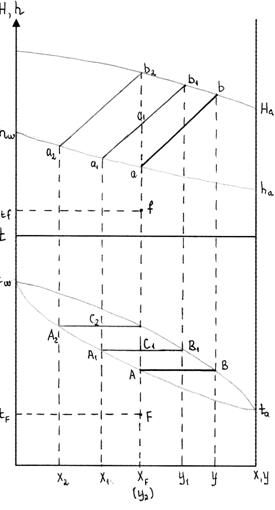

Проводим ОИ при тем-ре будут получены составы жидкой и паровой фаз и , при этом на первой ступени: ,относ.кол-во исп.ж-и:

, масса жидкого остатка:

.Жидкий остаток подвергают ОИ во второй ступени при . Образовавшиеся жидкая и паровая фазы будут иметь состав и . , доля неиспарившейся жидкости:. Масса жидкого остатка:

. После проведения (к) ступеней ОИ, масса жидкости:

. С повышением ступеней ОИ, уменьшается масса жидкого остатка. Процесс МИ – линия .

33.Многократная конденсация

сепаратор сепаратор

F

конденсатор конденсатор

При охлаждении паров с начальной концентрацией НКК

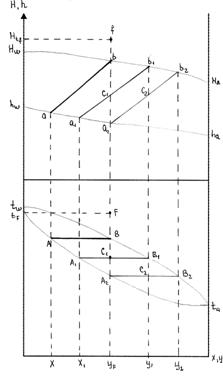

от - т.F (f) до происходит частичная конденсация. Масса парового остатка: .

На второй ступени паровой остаток охлаждается от до → еще часть паров сконденсируется и масса остатка:

После к-ой ступени конденсации, масса остатка будет:

.

Процесс МК:

.

34.Сущность процесса ректификации.

Ректификация – это диффузионный процесс разделения жидких смесей взаимно растворимых компонентов, различающихся по температурам кипения, который осуществляют путем контактирования неравновесных паровой и жидкой фаз. Для получения продуктов с заданной концентрацией компонентов и высокими выходами используют процесс ректификации , который широко применяется в нефтегазопереработке, химической, нефтехимической промышленности.

Вступающие в контакт пары и жидкость при ректификации не находятся в равновесии, но в результате контакта фазы стремятся достичь его или приблизиться к этому состоянию.

Пусть на каждую n-ю тарелку с вышележащей тарелки стекает

жидкость в количестве при температуре и с нижерасположенной тарелки поднимаются пары в количестве при температуре . При контакте на n-й тарелке система достигает состояния равновесия, при котором пар и жидкость будут иметь одинаковую температуру. Для осуществления процесса ректификации температурный режим в колонне должен быть таким, чтобы температура убывала в направлении движения потока паров.
