3.5.2 Расчет ленточного фундамента Ф-1

Определение основных размеров фундамента

Предварительную ширину фундамента определяем из уравнения:

,

где коэффициенты определяются по формулам:

где - коэффициенты условий работы, принимаемые по таблице

k- коэффициент принимаемый равным 1, если прочностные характеристики грунта и С, определены непосредственными испытаниями;

- коэффициент принимаемый по таблице [ ];

-расчетное значение удельного веса грунта, залегающего ниже подошвы фундамента.

где Мq – коэффициент, принимаемый по таблице [ ];

- расчетное значение удельного веса грунта, залегающего выше подошвы фундамента;

d1 – глубина заложения фундамента;

Mc – коэффициент принимаемый по таблице [ ];

CII - расчетное значение удельного сцепления грунта залегающего непосредственно под подошвой фундамента;

db -глубина подвала от уровня планировки.

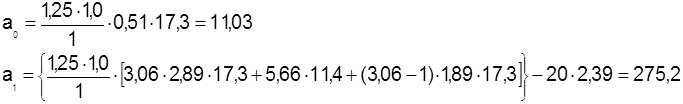

Подставим полученные коэффициенты в уравнение:

Предварительно принимаем ширину ленточного фундамента Ф-1 равной В = 1,8м.

Определение расчетного сопротивления грунта основания.

Находим расчетное сопротивление грунта основания соответствующее принятой ширине фундамента. Расчет ведем по формуле:

kz =1,1, если ширина фундамента В < 10м.

Для центрально нагруженного фундамента должно выполняться условие:

разница составляет 10%.

Расчет деформаций основания (осадки)

Расчет выполняем при помощи программы ES1-OSA разработанный на ВЦ кафедры САПР объектов строительства. Авторы программы Евтушенко С.И. и Скибин Г.М.

Результаты расчета смотри в распечатке.

Расчет конструкции фундамента

Для центрально нагруженных фундаментов:

,

где Р – среднее давление по подо-

шве фундамента, передаваемое

на грунт от расчетных нагрузок;

а – вылет консоли фундамента.

Площадь арматуры определяем по формуле:

где h0 – рабочая высота фундамента

см2

Принимаем 8 Ø 9 А-II , Аs =5.09 см2 , шаг 250 мм.

3.5.3 Расчет ленточного фундамента Ф-2

Определение основных размеров фундамента

Подставляя полученные коэффициенты в уравнение, определим ширину фундамента Ф-2.

Предварительно принимаем ширину ленточного фундамента Ф-2 равной В = 1,3м.

Определение расчетного сопротивления грунта основания.

Проверим соблюдение условия:

разница составляет 10,8%.

Расчет конструкции фундамента

Для центрально нагруженных фундаментов:

,

где Р – среднее давление по подо-

шве фундамента, передаваемое

на грунт от расчетных нагрузок;

а – вылет консоли фундамента.

Площадь арматуры определяем по формуле:

где h0 – рабочая высота фундамента

см2

Принимаем 4 Ø 7 А-II , Аs =1,54 см2 , шаг 400 мм.

3.5.3 Расчет ленточного фундамента Ф-3

Определение основных размеров фундамента

Подставляя полученные коэффициенты в уравнение, определим ширину фундамента Ф-2.

Предварительно принимаем ширину ленточного фундамента Ф-2 равной В = 1,5м.

Определение расчетного сопротивления грунта основания.

Проверим соблюдение условия:

недонапряжение 9,4%.

Расчет конструкции фундамента.

Для центрально нагруженных фундаментов:

,

где Р – среднее давление по подо-

шве фундамента, передаваемое

на грунт от расчетных нагрузок;

а – вылет консоли фундамента.

Площадь арматуры определяем по формуле:

где h0 – рабочая высота фундамента

см2

Принимаем 5 Ø 9 А-II , Аs = 3,18 см2 , шаг 350 мм.

3.6 Расчет свайных фундаментов

3.6.1 Выбор размера и глубины погружения свай

Назначаем размеры забивной сваи: сечение 300х300мм, длина – 7,5 м.

В качестве несущего слоя принимаем ИГЭ – 4.

Принимаем забивную сваю типа С 7-30 по ГОСТ 19804.1-79 длиной 7,5 м, свая висячая. Погружение сваи будет осуществляться дизельным молотом.

3.6.2 Расчет несущей способности забивной сваи

Свайные фундаменты и сваи по несущей способности грунтов основания рассчитываются по следующей формуле:

,

где N - расчетная нагрузка, передаваемая от здания на одиночную сваю;

Fd – расчетная несущая способность грунта основания одиночной сваи;

- коэффициент надежности, принимаемый равным 1,4, т.к. несущая способность сваи определяется расчетом.

Несущая способность Fd висячей забивной сваи, работающей на сжимающую нагрузку, определяется как сумма расчетных сопротивлений основания под нижним концом сваи и на её боковой поверхности по формуле:
