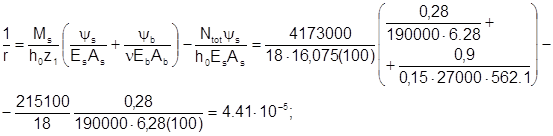

Вычисляем кривизну оси при прогибе:

где ; ; ;

- плечо внутренней пары сил.

Вычисляем прогиб:

< 3,23 см.

Расчет лестничной площадки

Описание конструкции

Лестничная площадка представляет плиту толщиной 90 мм., обрамленную по периметру ребрами высотой 220 мм. Лобовое ребро высотой 320 мм. имеет по всей длине выступ для опирания лестничных маршей. Размеры площадки в плане 1450х3080. Продольные ребра имеют выступы по 140 мм. для опирания площадки на стены.

Расчет плиты площадки

Подсчет нагрузок

Собственный нормативный вес плиты

ВИД НАГРУЗОК		НОРМАТ. НАГР.	КОЭФ.	РАСЧЕТ
ПОСТОЯННЫЕ
Собственный вес Отделочный слой	0,09х25000х9,81 0,02х1800х9,81	2207 353,16	1,1 1,2	2427,9 423
ВРЕМЕННЫЕ
Временная расчетная		3000	1,2	3,600
Итого:		5560,16		6450,9

С некоторым запасом прочности для полосы марша шириной b=1 м. расчетный изгибающий момент определяется как для свободно опертой балки пролетом l=1105 мм.

Н×м.

РАСЧЕТ АРМИРОВАНИЯ ПЛИТЫ

Размещая арматуру ближе к нижней грани плиты, определяем

где h – рабочая высота сечения,

а = 1,5 см. – защитный слой,

h0=9-2=7 см.

Для бетона В20 расчетное сопротивление Rв=11.5 МПа, коэффициент условий работы gв=0,9.

;

определяем x=0,0184, h=0,9908

Укладываем сетку с-1 из арматуры Æ4 мм. ВР-I шагом S=260 мм.

Расчет лобового ребра

Сбор нагрузок

На лобовое ребро действуют следующие нагрузки:

постоянная и временная, равномерно распределенные от половины пролета полки и от собственного веса.

qk – нагрузка от лестничного марша;

qc.в. - нагрузка от массы лобового ребра;

qпл. - нагрузка от плиты.

Нагрузка на лобовое ребро от маршей:

где Q – поперечная сила на опоре от ЛМ Q=9,22 кН.;

а – ширина марша, а=1,05 м.

Н/м.

Расчетная нагрузка на полку площадки от половины ее пролета:

Н/м.

Нагрузка от собственной массы лобового ребра:

Н/м.

Полная расчетная нагрузка на ребро:

Н/м.

Расчетные усилия

Расчетный изгибающий момент:

Нм=1313,7 кНсм.

Ребро заделывается в стену лестничной клетки на 200 мм.

Расчетный пролет ребра

мм.

Расчетная поперечная сила:

Н.=18,77 кН.

Расчет продольной арматуры

Лобовое ребро рассматривается как тавровое сечение с полкой в сжатой зоне.

Расчетная ширина полки вf при

принимается не более а/2 и не более 6hf+в

см.

м.=55 см.

Принимаем меньшее значение см.

Расчетное сопротивление бетона класса В20 на сжатие Rв=11,5 МПа, на растяжение Rвf=0,9 МПа, коэффициент условий работы gв2=0,9.

Расчетное сопротивление арматуры А-III Rs=365 МПа.

Для определения случая расчета таврового сечения определяется изгибающий момент, воспринимаемый полкой сечения при x=hf, х – высота зоны сжатого бетона.

мм.=29 см.;
