1.6.6 Газоснабжения

Газоснабжение проектируемого жилого дома предусмотрено от существующих наружных сетей 70ти квартирного жилого дома. Проектом предусмотрена установка бытовых газовых плит для приготовления пищи.

1.6.7 Слаботочные системы

Телефонизация.

Наружные сети выполняются от существующего распределительного щитка по заявкам жильцов.

Радиофикация.

Внутренняя сеть выполняется по индивидуальным чертежам в стойке установленной на крыше.

Телевидение.

Проектом предусмотрена установка антенны типа АТКГ-1,1.6,0.

Молниезащита.

Молниезащита выполнена согласно РД.34.21.122-87.

Охрана окружающей среды

В рабочем проекте предусматривается благоустройство территории вокруг жилого дома с устройством автодорог и площадок с твердым покрытием, площадки для отдыха взрослых и детей, хозяйственные площадки, площадки для стоянки автомашин.

Территория вокруг дома озеленяется посадкой деревьев кустарников и устройством газонов.

Вертикальная планировка участка выполнена с учетом существующего рельефа местности, что обеспечивает отвод поверхностных вод от проектируемого жилого дома и соседних с ним по лоткам автодорог.

РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ

Расчет и конструирование многопустотной панели перекрытия

Исходные данные на проектирования

Требуется рассчитать и законструировать сборную железобетонную конструкцию междуэтажного перекрытия жилого здания при следующих данных:

- поперечный пролет 5400м;

- кратковременная нагрузка 3500Н/м2.

Несущий элемент многопустотная панель с круглыми пустотами, имеющая номинальную длину 5,4м ширину 1,5м и высоту 22см. Панель опирается на несущие внутренние стены. Действующие нагрузки на перекрытие см. табл. 2.1.

Расчет многопустотной плиты по предельным состояниям первой группы.

Определение нагрузок и усилий

Подсчет нагрузок на 1 перекрытия приведен в табл.2.1

Таблица 2.1.

Расчетная нагрузка на 1 м при ширине плиты равной 1,5м

с учетом коэффициента надежности по назначению здания :

постоянная g = 4,076 · 1,5 · 0,95 = 5,81кН/м

полная g + υ = 8,276 · 1,5 · 0,95 = 11,79кН/м

υ = 6,6 · 1,5 · 0,95 = 9,405кН/м

Нормативная нагрузка на 1 м:

постоянная ;

полная ;

постоянная и длительная: .

Усилия от расчетных и нормативных нагрузок

От расчетной нагрузки:

;

.

От нормативной полной нагрузки:

;

.

От нормативной постоянной и длительной нагрузок:

.

Q = 8 ·5,26 / 2 = 21,04кН

Установление размеров сечения плиты

Высота сечения многопустотной (7 круглых пустот диаметром 15,9см ) предварительно напряженной плиты.

;

рабочая высота сечения

;

Размеры:

толщина верхней и нижней полок: (22-15,9) · 0,5=3,05 см.

ширина ребер: средних – 4,0 см, крайних – 6,85 см.

В расчетах по предельным состояниям первой группы расчетная толщина сжатой полки таврового сечения см; отношение , при этом вводится в расчет вся ширина полки см; расчетная ширина ребра .

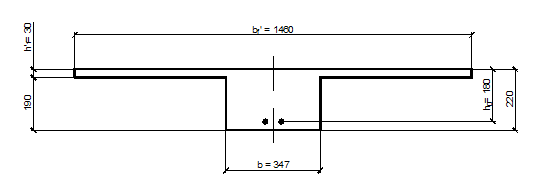

Рис. 2.1

Характеристики прочности бетона и арматуры.

Таблица 2.1.
