Исходные данные

1. Длина блока 60(м),

2. Ширина блока 36(м),

3. Шаг колонн 6(м),

4. Пролет (L1, L2) 18(м),

5. Количество пролетов 2

6. Высота до низа несущих конструкций 8.4(м),

7. Грузоподъемность крана 20 (т),

8. Район строительства г. Киев,

9. Типовые конструкции

- колонны, крановые сплошного прямоугольного сечения (колонна для расчета крайняя);

- отдельно стоящие фундаменты стаканного типа;

- конструкции покрытия – КЖС.

Состав проекта

I. Состав пояснительной записки:

1. Компоновочная и расчетная схема каркаса здания, сбор по загружениям.

2. Определение усилий в крайней колонне от загружений.

3. Комбинация усилий в сечениях крайней колонны.

4. Расчет и конструирование колонны.

5. Расчет и конструирование отдельно стоящего фундамента.

6. Расчет и конструирование плиты.

II. Графическая часть проекта.

Проект оформляется на 1.5-2 листах формата А1 в составе:

- компоновочная схема здания;

- армирование колонны;

- армирование отдельно стоящего фундамента;

- армирование конструкций покрытия.

Введение

Целью данного курсового проекта является расчет железобетонных элементов сборного каркасного одноэтажного промышленного здания. Здание имеет следующие объемно планировочные характеристики: два пролета по 18 м (общая ширина здания 36 м), длина – 60м. В здании применены железобетонные колонны заводского изготовления. Колонны имеют сплошное прямоугольное поперечное сечение. Шаг колонн в здании – 6м. На колонны опирается подкрановые балки длиной 6 м. В каждом пролете действует кран, грузоподъемностью Q=20 т. Все краны среднего режима работы. Колонны опираются на фундаменты стаканного типа. Нагрузка от покрытия на колонны посредством КЖС пролетом 18 м, уложенных с шагом 6 м. В качестве наружных ограждающих конструкций применяются железобетонные панели размером 1,2х6 м. Для расчета элементов каркаса колонн, КЖС – все размеры принимаются в соответствии с каталогом железобетонных конструкций для одноэтажных промышленных зданий. В пояснительной записке приводится лишь расчет и подбор арматуры. Фундамент рассчитывается с учетом требований унификации.

Здание рассчитывается для строительства в районе города Киев.

1. Подбор конструкций

Колонны

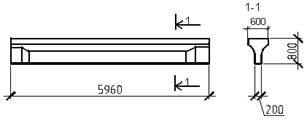

Подкрановая балка – 3,5т

Стеновая панель – 2,1т

Характеристики крана:

Грузоподъемность Q=20т; Пролет Lк-16.5 м;

Ширина В=6300мм; База К=4400мм;

Высота Н=2400мм; Зазор В1=260мм;

Давление колеса Рn, max=195кН;

Масса тележки Gт=8.5 т;

Масса крана с тележкой Gк=28,5т.

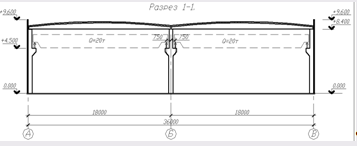

2. Компоновка поперечной рамы здания

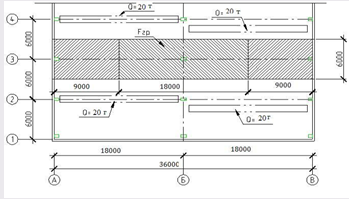

Fгр – грузовая площадь поперечника.

3. Cбор нагрузок

Постоянная нагрузка

Нагрузки от покрытия собираем с грузовых площадей равных: 9x6 м для колонн по рядам А и В, и 18х6 для колонн по ряду Б.

Нагрузки от массы подкрановых балок, крановых путей, стеновых панелей, от ветра собираем с полосы 6м, равной по ширине раме-блоку.

Снеговая нагрузка

Расчетная снеговая нагрузка по (СНиП 2.01.07-85* "Нагрузки и воздействия" таб.4)

для г. Киев.

где γf – коэффициент надежности по нагрузке 1,8;

Определим продольную силу Ns в крайней

колонне:

;

Момент , возникающий от действия снеговой

нагрузки равен

где

Ветровая нагрузка

В зависимости от района (по СНиП 2.01.07-85* прил.5 карта 3 и табл.5) выбираем район и нормативное значение ветрового давления w0 Киев – II район – w0=0.3 (кПа),

Аэродинамические коэффициенты для вертикальных стен:

- с наветренной стороны; - c заветренной стороны;
