1. РАЗБИВКА БАЛОЧНОЙ КЛЕТКИ И ВЫБОР ОПТИМАЛЬНОГО ВАРИАНТА

1.1 Исходные данные для проектирования

Здание больницы шестиэтажное с неполным железобетонным каркасом с кирпичными стенами. Расстояние в свету между стенами 18x21,4 м. Высота этажа 3,6 м. Нормативная нагрузка 3,8 кН/м2, в том числе длительная нагрузка 1,8 кН/м2 [1, прил. 1]. Коэффициент надежности по нагрузке γf=1,3 [2, п. 3.7]. Коэффициент надежности по назначению здания γп =1,0 [1, прил. 6]. Плиты многопустотные с круглыми пустотами.

Таблица 1 – Характеристики элементов

1.2 Варианты разбивки балочной клетки

Первый вариант – балки расположены вдоль помещения [рис. 1.1]. Характеристики варианта: плиты 6,00х1,20 – 10 шт., 6,00х1,50 – 14шт., 6,30х1,20 – 5 шт., 6,30х1,50 – 7шт.; связевые плиты 6,00х2,20 – 4 шт., 6,3х2,2 – 2 шт.; пролет балок (по осям колонн) 7,40 м.

Второй вариант – балки расположены поперек помещения [рис. 1.2]. Характеристики варианта: плиты 5,40х1,20 – 32 шт., 5,40х1,50 – 4шт., 5,40х2,20 – 4 шт.; связевые плиты 5,40х2,20 – 8 шт.; пролеты балок (по осям колонн) 5,4 м.

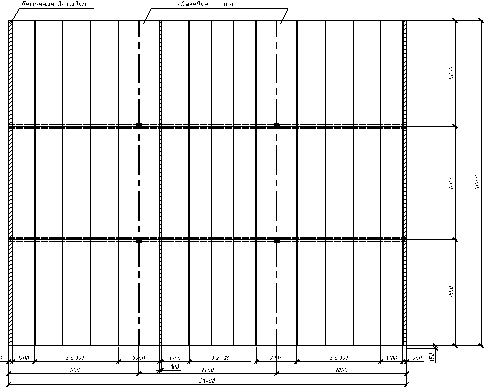

Рисунок 1.1. Расположение балок вдоль помещения

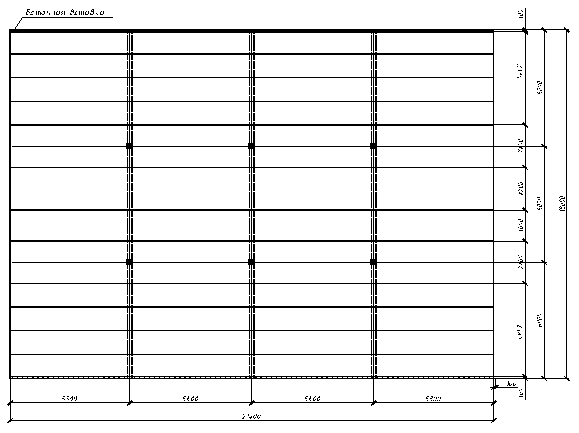

Рис.1.2. - Расположение балок поперек помещения

1.3 Расчет вариантов

Для сравнения вариантов по расходу железобетона, необходимо определить требуемые размеры балок перекрытия в обоих вариантах при одинаковом коэффициенте армирования. Экономическое значение этого коэффициента для балок равно μэ = 1,2 – 1,8 %.

1.3.1 Сбор нагрузок на 1 м2 перекрытия

Нормативную нагрузку от собственного веса пола принимаем по [1, прил. 2]: керамический пол – 1,2 кН/м2. Собственный вес плиты принимаем по [1, прил. 3]: плита с круглыми пустотами - 2,5 кН/м2. Сбор нагрузки на 1 м2 перекрытия представлен в табличной форме [табл. 1.1].

Таблица 1.1 - Сбор нагрузок на перекрытие

1.3.2 Расчет первого варианта

Назначение предварительных размеров балки. Высота:

7,4м=0,925…0,616 м.

Принимаем h = 0,7 м. Ширина:

м.

Принимаем b = 0,3 м.

Собственный вес 1 погонного метра балки равен:

Qb = b h γ = 0,3 x 0,70 x 25 = 5,25кН/м,

где γ =25 кН/м3 – удельный вес бетона.

Расчетная нагрузка на погонный метр балки [рис. 1.3] равна:

8,77+5,25х1,1= 59,05 кН/м.

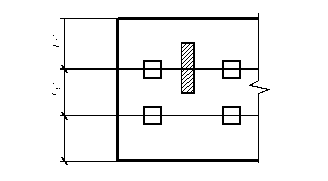

Рис. 1.3 - Нагрузка на погонный метр балки.

Момент в первом пролёте:

во втором пролете:

Принимаем μэ = 1,5 %. Тогда:

где МПа [3, табл. 22]; МПа [3, табл. 13]; γb2=0,9 [3, табл. 15]

Определяем значение h0:

[3, формула (25)]

где [2, формула (26)]

Так как (0,528 < 0,628), то

;

=0,47 м.

и h = h0 + a = 0,47+0,055=0,525 м. Принимаем h = 0,55 м.

1.3.3 Расчет второго варианта

Оставим как и в первом варианте, предварительные размеры балки 0,3х0,70м. Тогда:

Расчетная нагрузка на погонный метр балки равна:

8,77+5,25х1,1=52,69 кН/м.
