Момент в пролёте:

;

Принимая μэ = 1,5 %, имеем:

, , ;

=0,38 м.

h=h0+a=0,38+0,055=0,435 м. Принимаем h = 0,45 м.

1.4 Сравнение вариантов

Поскольку расход железобетона на плиты остается постоянным для обоих вариантов (перекрывается одинаковая площадь), сравнение производится по расходу железобетона на балки и колонны (пределах этажа). Размер сечения колонны принимается 0,25 м.

Данные по сравнению вариантов сведены в таблицу 1.2.

Таблица 1.2 - Сравнение вариантов

Вывод: По расходу железобетона и количеству деталей принимаем 1-й вариант.

2 РАСЧЕТ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОЙ ПЛИТЫ С КРУГЛЫМИ ПУСТОТАМИ

2.1 Исходные данные, характеристики материалов и технология изготовления плиты

Пролет плиты – 6,3 м.

Ширина плиты – 1,5 м.

Ширина балок – 0,3 м.

Класс бетона – В25.

Расчетное сопротивление бетона RB = 14,5 МПа [3, табл. 13],

RBt = 1,05 МПа [3, табл. 13].

Сопротивление бетона при расчете по 2-ой группе предельных состояний: RB,ser = 18,5 МПа [3, табл. 12], RBt,ser = 1,6 МПа [3, табл. 12]. Модуль деформации бетона ЕB = 27000 МПа [3, табл. 18]. Класс предварительно напрягаемой арматуры А-IV.

Сопротивление напрягаемой арматуры: RSP=510 МПа и RSС=450 МПа [3, табл. 22], RS,SER=590 МПа [3, табл. 19]. Модуль деформации ES=190000 МПа [3, табл. 29]. Класс ненапрягаемой арматуры Вр-I. Влажность воздуха окружающей среды менее 75% - γb2=0,9 [3, табл. 15]. Формирование плит на металлическом поддоне с теплообработкой – в тоннельных камерах. Натяжение арматуры – на упорах электротермическим способом.

Нагрузка на 1 м2 плиты приведена в таблице 1.1.

2.2 Назначение основных размеров плиты

Расчетный пролет (крайняя плита):

м

Высота плиты:

,

где k = 8 . 10 (пустотные плиты); qn – нормативная продолжительная нагрузка (постоянная и длительная) в кН/м2; Vn – нормативная кратковременная нагрузка в кН/м2.

м.

Принимаем hn = 0,25 м.

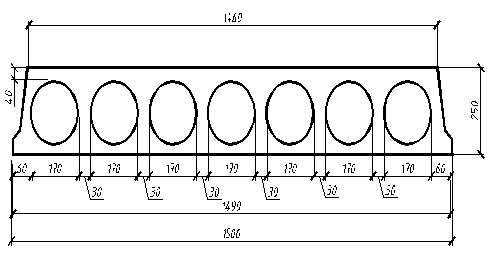

Основные размеры поперечного сечения плиты (назначены по рекомендациям [1, прил. 3]) показаны на рис. 2.1.

Проверка: 7 х 170 + 6 х 30 + 2 х 60=1490 мм.

Рис. 2.1 Поперечное сечение плиты

2.3 Расчет по 1-ой группе предельных состояний

2.3.1 Расчет полки плиты на изгиб

Для расчета выделяют полосу плиты шириной в один метр. Сбор нагрузок на полку плиты приведён в таблице 1.3.

Таблица 1.3 Загружение полки плиты

Изгибающий момент [рисунок 2.2]:

кНм

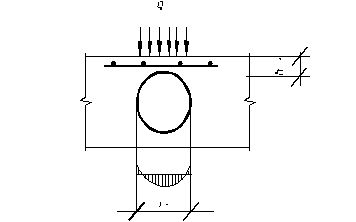

Рис. 2.2 - Схема работы полки плиты

Полезная высота сечения при расположении арматуры в середине полки:

м.

Подбор сечения арматуры:

м2.

Принимаем минимальную сварную сетку по ГОСТ 8478-8 [4, приложение VII] (Аs=0,65 см2).
