R0 = м2×0С/Вт

[1,72 – (0,115 + 0,028+0,026 + 0,043)]×0,33 =δ2

откуда толщина пенобетона δ2=0,5 м

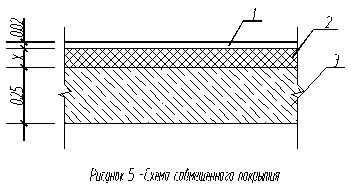

Совмещенное покрытие: принимаем следующую конструкцию совмещенного покрытия, теплотехнические характеристики материалов (рис. 5)

1. Цементно-песчаный раствор плотностью 1800 кг/м3 d1=20 мм, с коэффициентом теплопроводности А=0,76 Вт/(моС)

2. Утеплитель-газобетон плотностью 600 кг/м3 d2=Х мм, с коэффициентом теплопроводности А=0,22 Вт/(моС)

3. Железобетонная монолитная плита плотностью 2500 кг/м3 d3=250 мм, с коэффициентом теплопроводности А=1,92 Вт/(моС)

R0 =RВ +Rж/б +Rутеп +Rраств + Rн =Roтреб

R0 = м2×0С/Вт

1/8,7+0,25/1,92 + X/0,22+ 0,02/0,76 + 1/23= 1,45

[1,45-(0,115+0,13 +0,026+0,043)]×0,22 = X

X = (1,45-0,314)×0,22= 0,249 м

Принимаем dут = 25 см

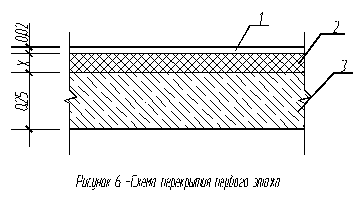

Перекрытие первого этажа: принимаем следующую конструкцию перекрытия первого этажа, теплотехнические характеристики материалов (рис. 6)

1. Цементно-песчаный раствор плотностью 1800 кг/м3 d1=20 мм, с коэффициентом теплопроводности А=0,76 Вт/(моС)

2. Утеплитель-газобетон плотностью 300 кг/м3 d2=Х мм, с коэффициентом теплопроводности А=0,11 Вт/(моС)

3. Железобетонная монолитная плита плотностью 2500 кг/м3 d3=250 мм, с коэффициентом теплопроводности А=1,92 Вт/(моС)

R0 =RВ + Rраств + Rутеп +Rж/б + Rн =Roтреб

R0 = м2×0С/Вт

1/8,7+0,02/0,76 + X/0,11+ 0,25/1,92 + 1/23= 1,15

[1,15-(0,115+0,026 +0,13+0,043)]×0,11 = X

X = (1,15-0,314)×0,11= 0,9 м принимаем dут = 90 см

5.3 Конструктивное решение здания

Конструктивные решения обусловлены архитектурно – планировочными требованиями и приняты в соответствии с архитектурным заданием.

Здание рамно-связевое из монолитного железобетона с безригельными перекрытиями.

Фундаменты приняты из условия ограничения возможных деформаций для многоэтажной части из кустов свай, для одноэтажных пристроек – плитные фундаменты. Перекрытия – монолитные железобетонные. Кровля – плоская из рулонных материалов, утепленная газобетоном.

Отмостка вокруг здания – бетонная шириной 1000 мм. Стены – из монолитного пенобетона с поэтажным опиранием на консоли перекрытий.

Перегородки – кирпичные толщиной 120 мм и на металлическом каркасе с двухсторонней обшивкой гипсокартонными листами в два слоя.

5.4 Решение фасада, внутренняя отделка помещений

Стены из пенобетона покрыты штукатуркой типа “Drewa”. Основной колер стен – белый. Цоколь и часть первого этажа отделаны плитами из натурального камня по сетке на цементно-песчаном растворе. Остекление принято зеркальными стеклопакетами.

Внутренние стены и потолки после затирки (при необходимости – штукатурки) окрашиваются водоэмульсионной краской СТЭМ-45. В помещениях, где установлено сантехническое оборудование стены отделываются глазурированной плиткой или окрашиваются поливинилацетатной краской ВА-27.

5.5 Инженерное оборудование

Отопление

Отопление помещений корпуса – водяное, местными нагревательными приборами – радиаторами типа МС 140. Систеиы отопления – двухтрубные. Расход тепла на отопление по первой очереди 180000 ккал/час (218 кВт).

Источником теплоснабжения является котельная по ул. Красных партизан, 6 (резервный источник- котельная РОК-1. Котельная оборудована водонагревательными котлами ТВГ-8М, ТВГ-4Р и двумя паровыми котлами Е-1/9 Г.

Источником водоснабжения являются кольцевые сети 2-й горбольницы.

Вентиляция и кондиционирование

Для создания нормативных параметров воздуха в помещениях предусматривается:

· общественная вытяжная вентиляция;

· кондиционирование воздуха.

Количество воздуха для вентиляции и кондиционирования в помещениях определено расчетом в соответствии с требованиями СНиП 2.08.02-89, СНиП 2.04.05-91, пособиям по проектированию учреждений здравоохранения.

По экономическим соображениям и, исходя из надежности работы, приняты автономные кондиционеры японской фирмы “DEIKIN”, работающие в режиме “зима-лето”, поддерживающие в помещении заданную температуру воздуха и очищающие его от пыли. Расход тепла на вентиляцию первой очереди – 195000 ккал/час (226 КВт).

Теплоснабжение

Согласно схеме теплоснабжения источником тепла является котельная по ул. Красных партизан, 6 (резервный источник – котельная РОК-1). Котельная оборудована водогрейными котлами ТВГ-8М, ТВГ-4Р и двумя паровыми котлами Е-1/9 Г

Показатели параметров теплоносителей:

· теплофикационная вода с температурой подающей воды 150˚С и обратной 70 ˚С;

· подающей горячего водоснабжения 65˚С и циркуляционной воды 50 ˚С.

Давление в подающей магистрали на выходе из котельной Р=0,55 Мпа, давление в обратной магистрали входе в котельную Р=0,45 Мпа.

Водоснабжение

В соответствии с требованиями, предъявляемыми к качеству воды, в здании медицинского учреждения предусмотрена следующая система водоснабжения:

· хозяйственно - питьевая;

· противопожарная.

Питьевая вода используется для хозяйственно-питьевых нужд, полив газонов и территории, пожаротушения.

Источником водоснабжения являются кольцевые сети 2-й горбольницы диаметром 300 мм. Напор в сети – 4,0 атм. Учет воды производится водомером ВТ-80, установленным на вводе в колодце.

Внутренние сети водопровода – кольцевые, укладываются из стальных электросварных труб диаметром 100 мм по ГОСТ 10704-76 и из стальных водогазопроводных труб диаметром 15…50 мм по ГОСТ 3262-75. Пожарные краны устанавливаются в деревянных шкафах, оборудованных двумя огнетушителями.

Канализация

В соответствии с требованиями, предъявляемыми к качеству сточных вод, запроектированы следующие системы канализации:

· бытовая;

· дождевая.

В сеть бытовой канализации сбрасываются стоки от санприборов. Отвод бытовых стоков предусмотрен в существующую сеть фекальной канализации 2-й горбольницы диаметром 300 мм.

На выпуска канализации от санприборов, расположенных в подвале и в колодце здания, устанавливаются электрофицированные задвижки с автоматическим управлением.

Система дождевой канализации запроектирована для отвода дождевых стоков с кровли здания и дождеприемных лотков. Отвод дождевых стоков предусматривается в существующий ливневый коллектор диаметром 600 мм 2-й горбольницы. Сети канализации укладываются из чугунных и керамических труб с герметизацией стыковых соединений. Характеристика загрязнений в сточных водах соответствует требованиям Краснодарского Горисполкома (решение №362 от 12.07.91 г.).
