H20=20 м<H0=23.4 м<Hкр=26.88 м.

Расчетная сосредоточенная сила для активного давления (случай при H0>H20 или при H20>Hкр):

W=(ωm23.4+ωm26.88)*γf*В*Нш/2,

где γf =1.4 – коэффициент надежности по ветровой нагрузке,

ωm23.4=ω0*k23.4*c=0.3*1.292*0.8=0.310 кН/м2 – давление ветра на отметке низа фермы H0=23.4 м,

ωm26.88=ω0*k26.88*c=0.3*1.338*0.8=0.321 кН/м2 – давление ветра на отметке верха кровли Hкр=26.88 м,

Нш=Hкр-H0=26.88-23.4=3.48 м – высота шатра.

W=(0.310+0.321)*1.4*12*3.48/2=18.45 кН.

Расчетная сосредоточенная сила для отсоса:

W’=0.75*W=0.75*18.45=13.84 кН.

2.3 Статический расчет рамы с жесткими узлами

2.3.1 Расчетная схема рамы

Определим расчетные усилия в характерных сечениях элементов рамы (1-1, 2-2, 3-3, 4-4 рисунок 10), которые необходимы для подбора сечения элементов и для расчета сопряжений и узлов.

Принимаем: e=0.5*(bн-bв)=0.5*(1750-700)=525 мм.

На данном этапе сечения стоек и ригеля неизвестны, поэтому зададимся отношением жесткостей элементов рамы из условий (здесь q=gкрн+sgн=2.56+1.8*0,7=3.82 кН/м2):

=0.10,

,

=0.63,

,

примем IB/IH=0.1, IP/IH=2, тогда IB=1, IH=10, IP=20.

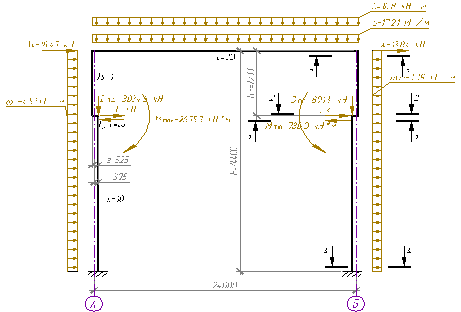

Расчетная схема изображена на рисунке 10.

Рисунок 10. Расчетная схема поперечной рамы

2.3.2 Учет пространственной работы каркаса

Коэффициент пространственной работы каркаса aпр зависит от типа кровли. При жестких кровлях из ж/б плит с замоноличиванием швов aпр находится по формуле:

,

где mр – число рам в блоке,

β=2*n0/Σyi=2*8/9=1.78 – коэффициент, учитывающий разгружающее влияние смежных рам по отношению к рассматриваемой (2*n0 – общее число колес у двух сближенных кранов на одном пути).

αпр=1.78*[1/11+962/(2*(1192+962+722+482+242))]=0.42.

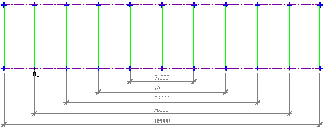

Рисунок 11. Схема к учету пространственной работы каркаса

2.3.3 Определение усилий в сечениях рамы

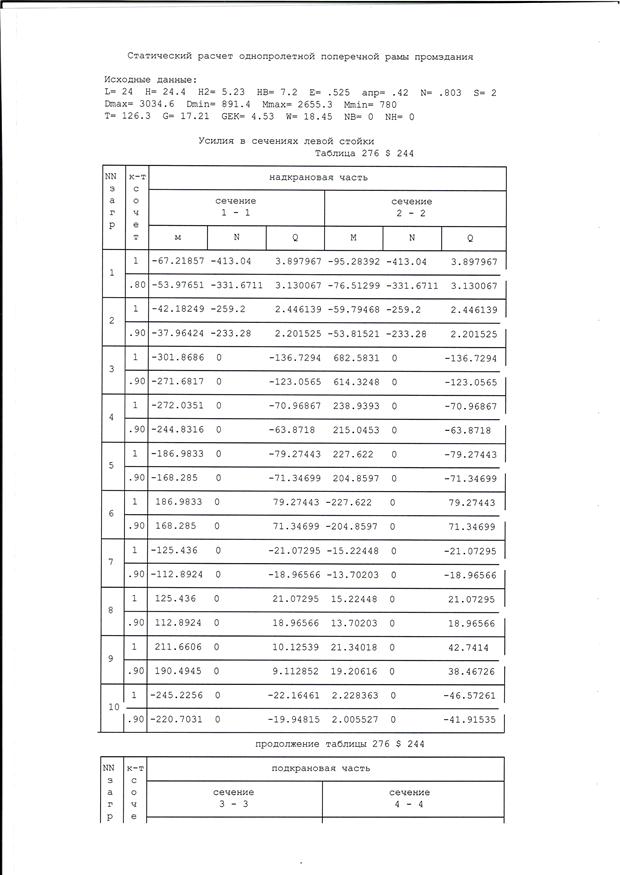

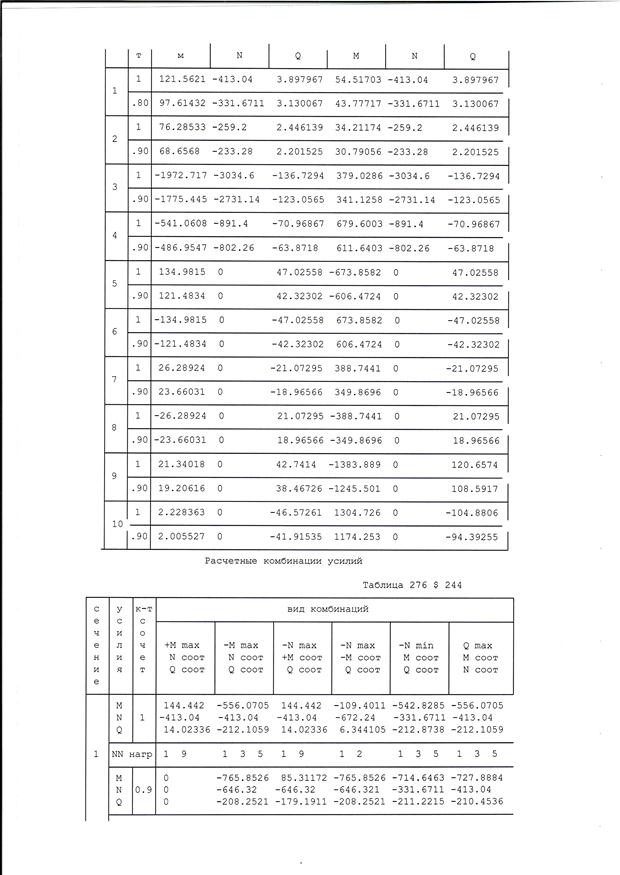

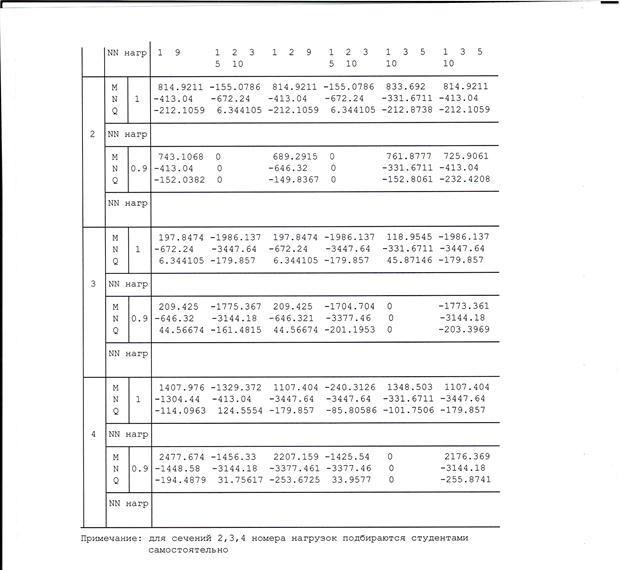

Статический расчет рамы произведен на ЭВМ с помощью программы «Statik».

№ загружений в программе:

1 – G (постоянная),

2 – P(S) (снеговая),

3 – Mmax (момент от крана у левой колонны),

4 – Mmin (момент от крана у правой колонны),

5 – T (торможение тележки крана у левой колонны слева направо),

6 – T (торможение тележки крана у левой колонны справа налево),

7 – T (торможение тележки крана у правой колонны слева направо),

8 – T (торможение тележки крана у правой колонны справа налево),

9 – W (ветер слева направо),

10 – W (ветер справа налево).

Определим неизвестные величины для расчета программы:

K=1, так как сопряжение ригеля с колонной жесткое,

N=0,9*Sgнкр/Sgкр=0,9*2.56/2.87=0.80,

S=B/Bф=2,

NB=0, NH=0 – нагрузка от стеновых панелей.

Исходные данные для выполнения расчета занесены в таблицу 2.

Таблица 2

Исходные данные для расчета программы «Statik»

Величина

L

H

H2

E

АПР

K

N

S

Размерность

м

м

м

м

-

-

-

м

-

-

-

-

Значение

24

24.4

5.23

7.2

10

1

20

0.525

0.42

1

0.80

2

Величина

Dmax

Dmin

Mmax

Mmin

G

P(S)

T

GEK(ωв)

W

GEK1 (ωв’)

W1

NB

NH

Размерность

кН

кН

кН*м

кН*м

кН/м

кН/м

кН

кН/м

кН

кН/м

кН

кН

кН

Значение

3034.6

891.4

2655.3

780.0

17.21

10.8

126.3

4.53

18.45

3.39

13.84

0

0

3 РАСЧЕТ И КОНСТРУИРОВАНИЕ СТАЛЬНОЙ СТРОПИЛЬНОЙ ФЕРМЫ

3.1 Схема стропильной фермы

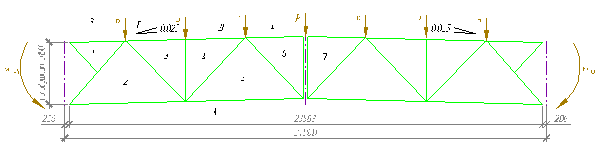

Стропильную ферму проектируем на основе серии I.460.2-10/88 «Стальные конструкции покрытий одноэтажных производственных зданий с фермами из парных уголков». Схема стропильной фермы представлена на рисунке 12.

Рисунок 12. Схема фермы

3.2 Определение нагрузок действующих на ферму
