Для ферм пролетом 24 м оптимальное количество типоразмеров - 4…5, и сечения поясов не меняют, поэтому окончательно принимаем:

В-1, Г-3, Д-4, Е-6 – ∟125х9;

1-2 – ∟110х8;

А-2, А-5, 4-5 – ∟100х7;

2-3, 3-4, 6-7 – ∟63х6;

А-1, 5-6 – ∟50х5.

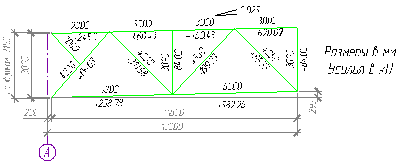

Рисунок 14. Геометрическая схема полуфермы

3.5 Расчет и конструирование узлов фермы

3.5.1 Прикрепление раскосов и стоек к узловым фасонкам

Стержни решетки из парных уголков прикрепляются к узловым фасонкам угловыми швами по обушку и по перу (рисунок 15).

Величина усилий Nn и Nоб определяется по формуле:

Nn=g*N/2;

Nоб=(1-g)*N/2,

где: g=z0/b (для равнобоких уголков приближенно можно принять g=0,3) ;

N - расчетное усилие.

Рисунок 15. Узел крепления уголка к фасонке

Требуемую длину сварных швов определяем из условия прочности угловых швов на условный срез по металлу шва:

,

,

где: Rwf=180 МПа - расчетное сопротивление углового шва из стали С245;

bf - коэффициент глубины проплавления. (для автоматической и полуавтоматической сварки электродной проволокой диаметром 1,4…2 мм: bf=0,9 при kf=3…8 мм; bf=0,8 при kf=9…12 мм; bf=0,7 при kf=14…16 мм),

kfоб, kfп - катеты швов соответственно по обушку и по перу:

kfоб£1,2*tmin,

kfп£tуг-d,

где tmin – толщина фасонки или полки уголка;

tуг – толщина полки уголка,

d=1 мм для уголков с размерам до ∟90х7 включительно, d=2 мм для уголков большего размера.

Минимальная длина швов:

lwмин=4*kf,

lwмин=40 мм.

Расчет угловых сварных швов произведен в таблице 6.

Для уменьшения сварочных напряжений в фасонках принимают минимальное расстояние (см. рисунок 15):

a=6*tф-20,

где tф=12 мм – толщина фасонки.

a=6*12-20=52 мм, принимаем кратно 5 мм в большую сторону, а=55 мм.

Для плавной передачи усилий от стержня к фасонке угол между краями фасонки и уголка принят не менее 15°.

3.5.2 Расчет и конструирование опорных узлов

Верхний опорный узел (рисунок 16).

В опорном сечении фермы возникает отрицательный момент (-Mmax). Для расчета узла опорный момент заменяем парой сил H:

H=I-MmaxI/h0,

где: h0=3.1 м - плечо для двускатных ферм.

H=765.8526/3.1=247.05 кН.

Таблица 6

Расчет угловых сварных швов

№ стержня

Сечение, мм

Расчетное усилие, кН

Шов по обушку

Шов по перу

b

t

kfоб max,

мм

kfоб,

мм

Nоб,

кН

bfоб

lwоб,

мм

, мм

kfп max,

мм

kfп, мм

Nn,

кН

bfп

lwп,

мм

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

В-1

125

9

245.07

10.8

8

85.77

0.9

76.2

2

7

6

36.76

0.9

47.8

Г-3, Д-4

125

9

-460.43

10.8

8

-161.15

0.9

134.3

2

7

6

69.06

0.9

81.1

Е-6

125

9

-620.07

10.8

8

-217.02

0.9

177.5

2

7

6

93.01

0.9

105.7

А-2

100

7

258.78

8.4

6

90.57

0.9

103.2

2

5

4

38.82

0.9

69.9

А-5

100

7

582.26

8.4

8

203.79

0.9

167.2

2

5

5

87.34

0.9

117.8

1-2

110

8

-406.03

9.6

8

-142.11

0.9

119.7

2

6

6

60.90

0.9

72.7

2-3

63

6

311.68

7.2

6

109.09

0.9

122.2

1

5

5

46.75

0.9

67.7

4-5

100

7

-199.23

8.4

8

-69.73

0.9

63.8

2

5

5

29.88

0.9

46.9

5-6

50

5

85.33

6.0

6

29.87

0.9

40.7

1

4

4

12.80

0.9

40.0

3-4

63

6

-84.02

7.2

6

-29.41

0.9

40.3

1

5

5

12.60

0.9

40.0

6-7

63

6

-84.02

7.2

6

-29.41

0.9

40.3

1

5

5

12.60

0.9

40.0
