Требуемую площадь болтов нормальной точности определяем по формуле:

ΣAb=H/Rbt,

где: Rbt - расчетное сопротивление болта на растяжение, принимаемое в зависимости от класса болта. Принимаем класс болтов 5.6 (Rbt=210 МПа).

ΣAb=247.05/210=1176.4 мм2.

Минимальное количество болтов:

n=ΣAb/A,

где А=303 мм2 - площадь сечения одного болта по нарезке резьбы болта с наружным диаметром dнар=22 мм.

n=1176.4/303=3.9, принимаем n=4.

Болты устанавливают симметрично относительно центра узла с соблюдением конструктивных требований, в результате определяется длина фланца. Толщину фланца определяем из условия прочности на изгиб, рассматривая его как балку с защемленными опорами пролетом b (а – длина фланца):

,

tфл=(3*247.05*90*1000/(4*280*240))0,5=15.8 мм < tфлmin=16 мм, принимаем tфл=16 мм.

Швы, прикрепляющие фасонку к фланцу, работают на срез. Так как длина швов известна, то при заданной толщине шва kf можно проверить прочность:

,

или из условия прочности определить kf:

,

kf≥247.05*103/(0.9*180*2*(280-10)=2.8 мм, принимаем kf=5 мм.

Требуемая длина сварных швов из условия прочности угловых швов на условный срез по металлу шва определена в таблице 6 для стержня В-1.

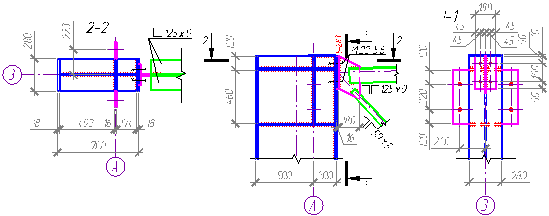

Рисунок 16. Верхний опорный узел

Нижний опорный узел (рисунок 17).

Толщину фланца нижнего опорного узла принимаем равной толщине фланца верхнего опорного узла: tфл=16 мм. Ширину фланца принимаем конструктивно: bфл=180 мм.

Проверяем условие прочности торцевой поверхности на смятие:

,

где Rр – расчетное сопротивление на смятие торцевой поверхности с пригонкой по ГОСТ 27772-88, Rр=360 МПа;

V=Vs+Vg=336.10 кН – опорная реакция фермы.

σ=336.10*103/(180*16)=116.7 МПа < Rр=360 МПа.

В швах, прикрепляющих фасонку к фланцу, возникают срезающие напряжения:

– от опорной реакции вдоль шва:

,

τwv=336.10*103/[2*(450-10)*0.9*6]=70.7 МПа;

– от распора Н перпендикулярно шву:

,

τwH=247.05*103/[2*(450-10)*0.9*6]=52.0 МПа;

– от изгибающего момента вследствие эксцентричного действия силы H, создающей момент M=e*H:

,

τwM=6*150*247.05*103/[2*(450-10)2*0.9*6]=106.3 МПа.

Прочность швов при условном срезе проверяют по формуле:

,

τef=[70.72+(52.0+106.3)2]0.5=173.4 МПа < Rwf=180 МПа - условие прочности выполняется.

Для крепления фермы к колонне предусматривают болты нормальной точности, которые работают на растяжение. С целью унификации наружный диаметр болтов нижнего узла принимают, как и для верхнего - dнар=22 мм.

Опорный столик передает опорную реакцию V на колонну. Из условия прочности сварных швов на срез при известном значении катета шва определяем длину столика:

мм,

где 2/3 - учитывает возможный эксцентриситет приложения опорной реакции.

lст=2/3*336.10*103/(0.9*10*180)+10=148.3 мм. Принимаем lст=160 мм.

Ширину столика принимаем конструктивно:

bs=bфл+(50…100) мм,

bs=180+40=220 мм.

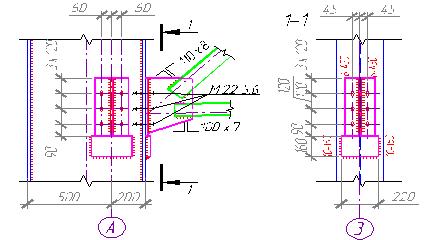

Рисунок 17. Нижний опорный узел

3.5.3 Расчет и конструирование узлов укрупнительного стыка

Для фермы пролетом 24 м рассчитывают два узла укрупнительного стыка – верхний и нижний. Стык поясов осуществляем с помощью листовых накладок. Размеры сечения горизонтальных накладок и фасонки подбираем из условия их равнопрочности с перекрываемыми вертикальными и горизонтальными полками пояса.

Верхний стык (рисунок 18).

Площадь сечения горизонтальной листовой накладки:

Aг.н=bг.н*tг.н³bуг*tуг.

Из конструктивных соображений имеем:

bг.н=bуг-40+(20…30),

bг.н=125-40+30=115 мм.

Толщина накладки:

tг.н≥bуг*tуг/bг.н,

tг.н≥125*9/115=9.8 мм, по ГОСТ 82-70* принимаем tг.н=10 мм, тогда

Aг.н=115*10=1150 мм2.

Длину сварных швов, прикрепляющих накладки к полкам уголков по одну сторону от узла, определяем по формуле:

,

где: Nг.н=Aг.н*Rу=1150*240/103=276 кН,

Rwf=180 МПа для сварки Св-08А.

lwтр=276*103/(0,9*6*180)+20=304.0 мм.

Полученный шов распределяем вдоль пера и по скосу (приблизительно 3:2).

Усилие вертикальных полок уголков передается через сварной шов на фасонку, затем на вертикальную накладку. Расчет сварных швов прикрепления полок уголков к фасонке приведен в таблице 6.

Высоту фасонки определим из условия ее равнопрочности с вертикальными полками уголков:

Аф=hффакт*tф≥2*Ав.п=2*bуг*tуг,

откуда высота фасонки:

hффакт≥2*bуг*tуг/tф.

hффакт≥2*125*9/12=187.5 мм, примем hффакт=272 мм, тогда Аффакт=272*12=3264 мм2.

Проверим условие прочности фасонки:

,

σ=-620.07/(2*1150+3264)=111.4 МПа < 240 МПа.

Длину и толщину одной вертикальной накладки определяем из условия равнопрочности фасонки и накладки:

lв н≥0,5*hффакт,

tв н≥0.5*tф,

lв н≥0,5*272=186.0 мм, примем lв н=200 мм,

tв н≥0,5*12=6.0 мм, примем, для унификации tв н=6 мм.

Катет шва прикрепления вертикальной накладки и фасонки определим из условия равнопрочности:

2*βf*kf*Rwf≥tн*Ry,

откуда требуемый катет шва:

βf*kf=tн*Ry/(2*Rwf),

βf*kf=6*240/(2*180)=4 мм, примем kf=5 мм.

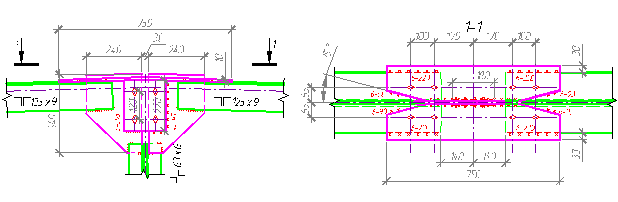

Рисунок 18. Верхний укрупнительный стык

Нижний стык (рисунок 19).

Из конструктивных соображений имеем:

bг.н=100-40+30=90 мм.

Толщина накладки:

tг.н≥100*7/90=7.8 мм, по ГОСТ 82-70* принимаем tг.н=8 мм, тогда Aг.н=90*8=720 мм2.

Nг.н=720*240/103=173 МПа.

lwтр=173*103/(0,9*6*180)+20=233.3 мм.

Расчет швов прикрепление вертикальных полок к фасонке см. таблицу 6.

Высота фасонки:

hффакт≥2*100*7/12=116.7 мм, примем hффакт=272 мм, тогда Аффакт=272*12=3264 мм2.

Проверим условие прочности фасонки:

,

σ=582.26/(2*720+3264)=123.8 МПа < 240 МПа.

Определяем длину и толщину одной вертикальной накладки из условия равнопрочности фасонки и накладки:

lв н≥0,5*hффакт=0,5*272=186.0 мм, примем lв н=200 мм,
