кНм
Арматуру 2 Ø16 доводим до опор 2Ø16 обрывается
Определяем момент воспринимаемый сечением арматуры
2Ø16 АV см2
кНм
Сечение во втором пролёте
4Ø10 АV см2
кНм
Арматуру 2 Ø10 доводим до опор и 2Ø10 обрывается
Определяем момент воспринимаемый сечением арматуры
2Ø10 АV
см2
кНм
Сечение на первой опоре со стороны первого пролёта
4Ø20 АV см2
кНм
Арматура 2 Ø20 доводим до опор и 2Ø20 обрывается
Определяем момент воспринимаемый сечением арматуры
2Ø20 АV см2
кНм
Сечение на первой опоре со стороны второго пролёта
4Ø14 АV см2
кНм
Арматура 2 Ø14 доводим до опор и 2Ø14 обрывается
Определяем момент воспринимаемый сечением арматуры 2Ø14 АV см2
кНм

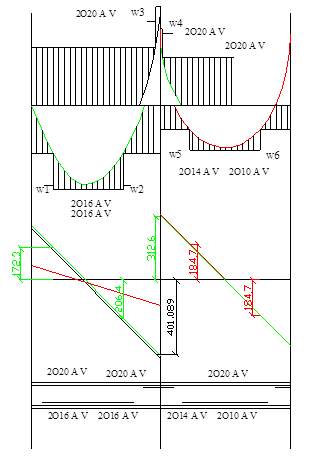

Определяем места теоретического обрыва продольных рабочих стержней и длину их анкеровки. 1029,6 кН/м
Поперечные силы в местах теоретического обрыва стержней определяем по эпюре Q
1)Q1=76,15кН; d=18
см<20·d=20·1,8=36
2)Q2=89,43 кН; d=18
см<20·d=20·1,8=36
3)Q3=160,78 кН; d=1,8
см<20·d=20·1,8=36
4)Q4=135,63 кН; d=12
см<20·d=20·1,2=24
5)Q5=76,53 кН; d=16
см<20·d=20·1,6=32
6)Q6=76,53 кН; d=16
см<20·d=20·1,6=32
4. Расчёт прочности колонны
4.1 Сбор нагрузок на колонны
Сетка колонн 5,9х6,4 м, высота первого этажа 4,2 м, высота последующих 4,2 м, количество этажей 3. Нормативная нагрузка 3,5 кПа, район строительства - г Кострома. IV – снеговой район.
Бетон В 25 МПа, , арматура АII Мпа
№ п/п |
Наименование нагрузок |
Нормативная Нагрузка кН |
Коэффициент надёжности |
Расчётная нагрузка |
1 |
Покрытие а)вес кровли б)вес ж/б плиты в)вес ригеля |
2,11 2,8 0,31 |
1,1 1,1 1,1 |
2,32 3,08 0,34 |
Итого нагрузка |
5,22 |
5,74 | ||
2 |
Временная от снегового района |
1,5 |
1,4 |
2,1 |
3 |
Перекрытие Вес констр. пола и плиты перекрытия вес ригеля |
3,65 0,31 |
1,1 1,1 |
4,02 0,34 |
Итого постоянная |
3,96 |
4,36 | ||
4 |
Временная на перекрытие длительная кратковременная |
3,5 2,45 1,05 |
1,2 1,2 1,2 |
4,2 2,94 1,26 |
Пост длительная нагр. на перекрытие |
6,41 |
7,3 |
