Вылет консоли с учётом зазора принимаем l1=25 см

Высоту сечения консоли у грани колонны принимают равной , при угле наклона сжатой грани g=45° высота консоли у свободного края . Рабочая высота сечения консоли . Поскольку ®консоль короткая.

Рассчитываем армирование консоли. Консоль армируется продольной и поперечной арматурой. Изгибающий момент у грани колонны кНм. Расчётный изгибающий момент принимаем на 25% больше кНм.

Для определения площади продольной арматуры находим

αm=

Из таблицы находим η=0,963

Аs=см2

Принимаем 2Æ16 АIII с см2

Консоль армируют горизонтальными хомутами Æ6 АI с см2, с шагом S=10 см (при этом см и ) и отгибами 2Æ16 AIII As=4,02 см2.

Проверяем прочность сечения консоли по условию

;

;

.

®прочность обеспечена.

4.6 Расчёт стыка колонны

Рассчитываем стык колонны между первым и вторым этажом. Колонны стыкуют сваркой стальных листов между которыми устанавливаются при монтаже центрирующая прокладка толщиной 5 мм. Расчётное усилие в стыке принимаем по усилиям второго этажа N=642,73 кН. Концы колонны усиливают сварными сетками косвенного армирования, т.к. продольная арматура колонн в зоне стыка обрывается. Сварные сетки из арматуры класса АI ds=6 мм. Количество сеток не менее 4-х штук.

Находим коэффициент косвенного армирования

где - соответственно количество стержней, площадь сечения и длина стержня вдоль осей х и у (т.е. в продольном и поперечном направлении)

Назначаем размеры ячеек сетки колонны. При размерах сечения шаг сеток должен удовлетворять соотношению . При шаг ( мм.) принимаем равным s=55 мм. Число стержней , длина стержня (считая выступы по 10 мм) равна при этом см2. площадь сечения одного стержня d=6мм см2, при шаге s=10см=100 мм косвенный коэффициент армирования равен:

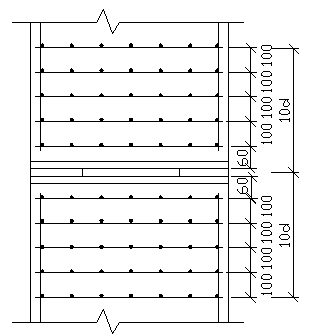

Рис. 6 Конструкция стыка колонны

Коэффициент эффективности косвенного армирования где

®

Приведённая призменная прочность бетона

Площадь сечения смятия площадки (пластинки) определяется из условия прочности на смятие

®см2.

Для квадратной пластинки см, принимаем пластинку размером 8х8х0,5 см.

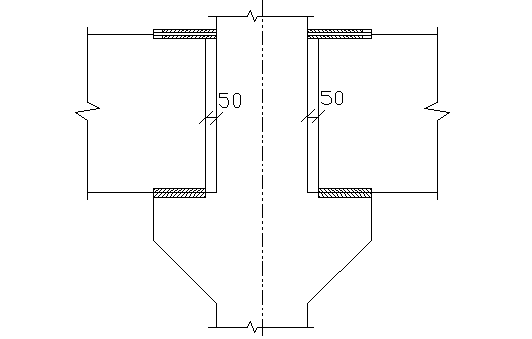

4.7 Расчёт стыка ригеля с колонной

Рассматриваем вариант бетонированного стыка ригеля с колонной, в этом случае изгибающий момент на опоре воспринимается соединительными стержнями в верхней растянутой зоне и бетоном, заполняющим полость между торцом ригеля и колонной. Принимаем для замоноличивания бетон класса B40, стыковые стержни из арматуры АII. Изгибающий момент ригеля на грани колонны М=235,51 кН. Ригель сечением 50х15 см, рабочая высота сечения .

αm=

Из таблицы находим η=0,725. Площадь сечения стыковых надопорных стержней

Аs=см2

Принимаем арматуру 4Æ32 см2.

Определяем длину сварных швов стыковых стержней к закладным деталям ригеля. Усилие растяжения в стыке равно:

кН.

Требуемая суммарная длина сварных швов при высоте катета сварного шва мм, где - диаметр стыковых стержней

Расчётное сопротивление сварных швов составит

где 1,3 вводится для обеспечения надёжной работы сварных швов в случае перераспределения опорных моментов вследствие пластических деформаций.

При 4-х стыковых стержнях и двусторонних швах длина каждого шва составит:
