Расчет потерь тепла при охлаждении теплоносителя определяем по формуле:

(3.1)

где, ΔТ - Охлаждение теплоносителя на - 0,125°С/час.

Расчет площади боковой стенки резервуара:

(3.2)

Расчет площади крыши резервуара:

(3.3)

Расчет площади поверхности резервуара:

(3.4)

Определение допустимых потерь тепла:

(3.5)

Если задана температура теплоносителя, температура окружающего воздуха, толщина и коэффициент теплопроводности не изоляционного слоя, тепловые потери составят:

(3.6)

где,

ав – коэффициент тепловосприятия стенкой 15 Вт/(м2·°С)СНиП II-3-79

ан – коэффициент теплоотдачи от стенки в окружающий воздух 29Вт/(м2·°С) [33]

Тепловые потери при не изолируемом резервуаре превышают допустимые нормы. Необходимо выполнить тепловую изоляцию резервуара.

3.3 Определение потерь тепла при изолированном резервуаре и толщину слоя изоляции

Расчет тепловых потерь с использованием жидкой керамической теплоизоляции:

(3.7)

где,

ан – коэффициент теплоотдачи теплоизоляции 3 Вт/(м2·°С)

ав – коэффициент тепловосприятия теплоизоляции 2 Вт/(м2·°С)

λиз коэффициент теплопроводности изоляции 0,001 Вт/(м·°С)

δиз толщина одного технологического слоя изоляции 0,0004 м

Для обеспечения тепловой защиты резервуара необходимо выполнить нанесение одного технологического слоя толщиной - 0,4 мм

4. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

4.1. Сравнительный анализ показателей экономической эффективности затрат на тепловую изоляцию резервуаров

Для сравнения показателей экономической эффективности затрат на тепловую изоляцию резервуаров рассмотрим два варианта.

1.Вариант. Выполнение тепловой изоляции ограждающих конструкций резервуаров минераловатными плитами.

Виды работ, осуществляемые для монтажа данного вида утеплителя, следующие:

1 Антикоррозионная обработка.

2 Монтаж креплений бандажа.

3 Окраска стенки резервуара в 2 слоя.

4 Монтаж плит тепловой изоляции.

5 Гидроизоляция минераловатных плит.

6 Монтаж бандажа.

7 Монтаж покровного слоя.

8 Финишная окраска резервуара в 2 слоя. (рис.4.1):

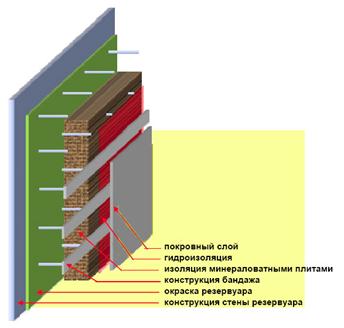

Рис. 4.1. Схема монтажа минераловатного утеплителя

Сводный сметный расчет стоимости теплоизоляции из минераловатных плит (утеплитель 1) представлен в таблице 4.1.

Таблица 4.1

Сметная стоимость работ по монтажу утеплителя 1

Гарантийный срок службы тепловой изоляции из минераловатных плит - 5 лет, по истечении данного срока материал рассыхается, распадается и осыпается вниз.

Эксплуатационные затраты на монтаж данного вида утеплителя представлены в таблице 4.2.

Таблица 4.2

Смета эксплуатационных затрат на монтаж утеплителя 1

2.Вариант. Выполнение тепловой изоляции ограждающих конструкций резервуаров сверхтонким теплоизоляционным покрытием.

Виды работ, осуществляемые для монтажа данного вида утеплителя, следующие:

1. Антикоррозийная обработка стенки резервуара.

2. Жидкое теплоизоляционное керамическое покрытие (рис4.2.)

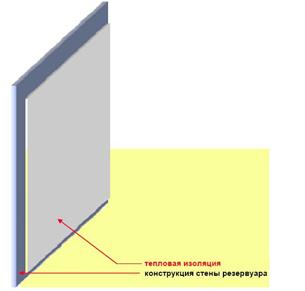

Рис.4.2. Схема покрытия жидкой теплоизоляцией

Сводный сметный расчет стоимости теплоизоляции из сверхтонкого теплоизоляционного покрытия (утеплитель2) представлен в таблице 4.3
