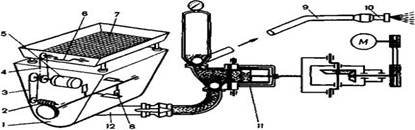

Штукатурный агрегат на базе поршневого насоса с качающимся цилиндром производительностью 1 м3/ч (рис. 3.6.1, а) предназначен для приема, процеживания, побуждения, подачи и нанесения штукатурных растворов на обрабатываемые поверхности. Он состоит из двух легко монтируемых и демонтируемых основных узлов, смонтированных на самостоятельных рамах с колесами — растворонасоса и приемного бункера с виброситом, соединенных между собой резинотканевым рукавом с быстроразъемным соединением. В комплект агрегата (рис. 3.6.1, 6) входят смонтированные в технологической последовательности: приемный бункер с побудителем для предупреждения расслаивания растворной смеси и виброситом для процеживания раствора, поршневой растворонасос, подающий раствор к месту укладки, разборные раствороводы с набором форсунок для нанесения раствора на обрабатываемую поверхность. Привод побудителя осуществляется от электродвигателя через клинорсменную передачу и червячный редуктор.

Рис. 3.6.1. Штукатурный агрегат на базе поршневого насоса

Работа штукатурного агрегата производится следующим образом. Готовый раствор, доставленный самосвалом или авторастворо-возом, выгружают на вибросито бункера. Эксцентриковый вал вибросита сообщает колебания с частотой 50 Гц подвижной раме с ситом и приводится во вращение электродвигателем через цепную передачу. Процеженный виброситом раствор поступает в приемный бункер с побудителем, откуда по всасывающему рукаву засасывается в рабочую камеру растворонасоса и затем подается по напорному раствороводу к форсунке и наносится на обрабатываемую поверхность.

3.7 Машины и оборудование для отделки бетонных и цементно-песочных полов

К качеству поверхности бетона в настоящее время предъявляются повышенные требования. Спектр оборудования, необходимого современному строителю, широк. Это и оборудование, непосредственно применяемое для качественной укладки бетона: направляющие, глубинные вибраторы, виброрейки, вакуумные установки, и оборудование для финишной обработки поверхности: дисково-лопастные затирочные машины ("вертолеты"), шлифовально-мозаичные машины, и вспомогательное оборудование: нарезчики швов, полировальные машины и т.д.

Основным оборудованием, которое применяют в своей практике строители, по праву считаются лопастные затирочные машинки. Потому что от качества оборудования и навыков работы с ним зависит внешний вид и свойства поверхности, а ее дефекты проявляются незамедлительно. Бетонная поверхность, обработанная такой машиной, не только имеет прекрасные декоративные свойства (гладкость, ровность), но и значительно уплотнена, что исключает образование на поверхности "цементного молочка".

Заглаживающие машины отвечают всем требованиям, которые предъявляет современный строитель к данному виду оборудования - это высокая надежность и повышенная износостойкость всех узлов и агрегатов, долговечность, простота в обслуживании и эксплуатации.

Спектр оборудования весьма широк - от универсальных однороторных машин с рабочим диаметром лопастей 60 см до высокопроизводительных двухроторных машин, предназначенных для совершенной отделки бетонных полов на больших площадях. Заглаживающие машины с рабочим диаметром лопастей 60 и 75 см имеют уникальный запатентованный свободно вращающийся круг, благодаря которому Вы можете производить затирку бетонного пола у стен и вокруг колонн без опасения испортить машину. Заглаживающие машины с рабочим диаметром лопастей 90 и 120 см предназначены для затирки бетонного пола на средних площадях (до 500 м²). Для больших производственных площадей (свыше 500 м²) мы рекомендуем применять двухроторные машины.

Особенности затирочных машин:

· Балансировка.Правильно отцентрированные двигатель и редуктор, что позволяет равномерно распределять вес машины на все 4 лопасти.

· Прочная трехтрубная ручка управления. Специализирована для обеспечения лучшей рычажной передачи и удобства управления. Три прочные стальные трубы, спаянные сбоку, предназначены для обеспечения полной устойчивости и прочности по всей длине ручки.

· Точная регулировка хода лопасти. Винтовой стопор обеспечивает точную регулировку лопасти. Выключатель центральной безопасности.

В случае, если оператор теряет контроль над управлением машиной, центробежная сила автоматически приводит выключатель в положение "выключено" и отключает двигатель. Данная команда может быть также использована и для обычной регулировки положения включения и выключения.

· Легкая и быстрая замена лопастей. Благодаря удобному расположению болтов крепления лопастей их замена занимает мало времени

· Дополнительные комплектующие детали. Подъемный крюк - предназначен для транспортировки машины грузоподъемными механизмами. Переносная ручка на моделях 90 и 120 см позволяет переносить машину вдвоем. Складная ручка на моделях 60 и 75 см позволяет легко переносить и хранить машину.

3.8 Дискофрезерная машина

Машина предназначена для фрезерования, очистки бетонных поверхностей в промышленном, гражданском и жилищном строительстве в соответствии с главой СНиП, на дорогах, мостах, автостоянках, взлетно-посадочных полосах и т.п.

Дискофрезерная машина ДФМ-ГПИ-58А — это усовершенствованная модель машины ДФМ-50А, выполненная на базе трактора Т-100МГП Состоит из рабочего органа в виде диска с прикрепленными к нем) зубьями, редуктора отбора мощности, механизма привада (зубчатого редуктора, расположенного внутри корпуса фрезы), двустороннего карданного привода, гидроцилиндров подъема и опускания фрезы и грунтоподборщика Предназначена машина для проходки узких щелей в прочных и мерзлых грунтах.

Дискофрезерная машина ДФМ-ГПИ-64. Разработана Горьковским политехническим институтом для вскрытия асфальтовых и бетонных покрытий Фрезерное оборудование навесного типа монтируется на тракторе «Беларусь» МТЗ-5МС. Предохранительная многодисковая фрикционная муфта масляного типа позволяет избежать поломок основных узлов машины при встрече резцов с препятствиями Режущий инструмент (резцы от баровых машин) армирован твердым сплавом ВК-8. Аналогичную конструкцию имеют и другие дискофрезерные машины, например фрезерные машины ДФМ-2 и ДФМ-4 Тульского опытно экспериментального завода.

Недостатком дисковых машин является необходимость при разработке грунта на большую глубину иметь фрезы большого диаметра. Так, при прорезании щели на глубину 1 м требуется фреза диаметром 2,8— 3 м, что приводит к значительному увеличению металлоемкости и уменьшению маневренности машины. Кроме того, к недостаткам относятся большой износ режущих органов и поломки при работе в мерзлых грунтах с включениями.

Список литературы

1. Белецкий Б. Ф. Строительные машины и оборудование: Справочное пособие (для производственников, студентов строительных вузов, факультетов, техникумов).- Ростов н/Д: Феникс, 2002.-595 с.

2. Грузоподъемные машины для монтажных и погрузочно-разгрузочных работ: Учебно-справочное пособие/ М.Н. Хальфин: А.Д. Кирнев. Г.В. Несветаев, В.Б. Маслов. А.А. Козынко.-Ростов н/Д.: Феникс, 2006.-608 с.: ил. - (высшее образование).
