После срабатывания ограничителя грузоподъемности должно быть возможно опускание груза или включение других механизмов для уменьшения грузового момента.

Краны мостового типа грузоподъемностью более 10 т и группы классификации (режима) не менее А6 по ИСО 4301/1, башенные краны грузоподъемностью более 5 т, портальные, железнодорожные и стреловые краны должны быть оборудованы регистраторами параметров их работы. Башенные краны грузоподъемностью до 5 т включительно должны быть оснащены устройствами для учета наработки в моточасах.

Краны, кроме управляемых с подвесного пульта, должны быть снабжены звуковым сигнальным устройством, звук которого должен быть хорошо слышен в зоне работы крана. При управлении краном с нескольких постов включение сигнала должно быть возможно с любого из них.

У кранов с электроприводом, кроме кранов с электрическими талями, имеющих второй грузоупорный тормоз, должна быть предусмотрена защита от падения груза и стрелы при обрыве любой из трех фаз питающей электрической сети.

Дверь для входа в кабину управления, передвигающуюся вместе с краном, со стороны посадочной площадки должна быть снабжена электрической блокировкой, запрещающей движение крана при открытой двери.

Если кабина имеет тамбур, то такой блокировкой снабжается дверь тамбура.

У башенных кранов с неповоротной башней и у других кранов при расположении кабины на поворотной части крана для предупреждения возможности зажатия людей при переходе с поворотной части на неповоротную должно быть предусмотрено устройство, автоматически отключающее двигатель механизма поворота при открытом люке или двери.

Башенные краны с высотой до верха оголовка башни более 15 м, козловые краны с пролетом более 16 м, портальные краны, мостовые краны-перегружатели должны быть снабжены прибором (анемометром), автоматически включающим звуковой сигнал при достижении скорости ветра, указанной в паспорте для рабочего состояния крана.

У башенных кранов должны быть установлены упоры или другие устройства, предотвращающие запрокидывание стрелы, если при минимальном вылете угол между горизонталью и стрелой превышает 70°.

2. Расчетная часть

Передвижной (на рельсовом ходу) полноповоротный (с поворотной башней) башенный кран оснащен унифицированными механизмами, монтируется и демонтируется при помощи собственных механизмов и автокрана грузоподъемностью 8 тонн, перевозится в собранном виде на подкатных тележках. В зависимости от исполнения башенный кран может быть укомплектован балочной стрелой с грузовой тележкой или подъемной стрелой. Балочная стрела может находиться в горизонтальном или в наклонном (под углом 30 градусов) положении. Предназначен для работы в I-VI ветровых районах по ГОСТ 1451-77 и в климатическом исполнении "У" категории I по ГОСТ 15150-69 при температуре окружающего воздуха от -40 до +40°С. Сейсмичность до 6 баллов включительно. Группа режима работы крана А4 по ИСО 4301/1-86. Задний габарит - 4,2 м.

Масса плит противовеса - 50,05 тонн.

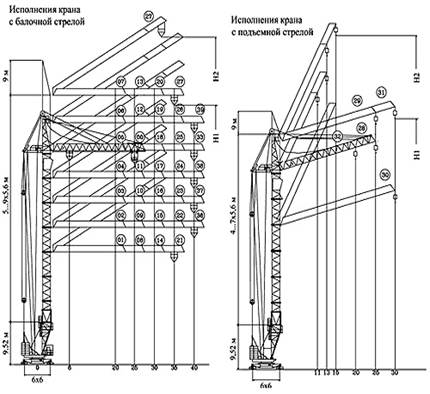

Исполнения башенного крана КБМ-401П

Технические характеристики

Таблица 2.1

№ исполнений

Параметры и их значения

Грузовой момент, тм

Максимальная грузоподъемность, т

Максимальная высота подъема, м

Максимальный вылет, м

Вылет при максимальной грузоподъемности м

Грузоподъемность на максимальном вылете, т

Количество секций башни

Ветровой район эксплуатации по ГОСТ 1451-77

Горизонтальная стрела HI

Наклонная стрела (а=30°) Н2

00

160

10

47,2

57,8

25

16,0

6,0

7

I-III

01

200

10

24,8

32,9

20

20

10

3

I-VII

02

195

10

30,4

38,5

20

19,5

9,6

4

I-V

03

184

10

36

44,1

20

18,4

9,1

5

I-IV

04

184

10

41,6

49,7

20

18,4

9,1

6

I-III

05

177

10

47,2

55,3

20

17,7

8,7

7

I-III

06

170

10

52,8

60,9

20

17,0

8,3

8

I-II

07

162

10

58,4

66,5

20

16,2

7,9

9

I

08

182

10

24,8

35,4

25

18,2

6,8

3

I-VI

09

167

10

30,4

41,0

25

16,7

6,3

4

I-V

10

167

10

36,0

46,6

25

16,7

6,3

5

I-IV

11

167

10

41,6

52,2

25

16,7

6,3

6

I-III

12

144

10

52,8

63,4

25

14,4

5,3

8

I-II

13

144

10

58,4

69,0

25

14,4

5,3

9

I

14

160

10

24,8

37,9

30

16,0

4,7

3

I-V

15

149

10

30,4

43,5

30

14,9

4,3

4

I-V

16

149

10

36,0

49,1

30

14,9

4,3

5

I-IV

17

139

10

41,6

54,7

30

13,9

3,9

6

I-III

18

139

10

47,2

60,3

30

13,9

3,9

7

I-III

19

129

10

52,8

65,9

30

12,9

3,3

8

I-II

20

129

10

58,4

71,5

30

12,9

3,3

9

I

21

130

10

24,8

40,4

35

13,0

3,5

3

I-V

22

130

10

30,4

46,0

35

13,0

3,5

4

I-V

23

130

10

36,0

51,6

35

13,0

3,5

5

I-IV

24

118

10

41,6

57,2

35

11,8

2,8

6

I-III

25

118

10

47,2

62,8

35

11,8

2,8

7

I-III

26

102

10

52,8

68,4

35

10,2

2,3

8

I-II

27

102

10

58,4

74,0

35

10,2

2,3

9

I

33

120

10

47,2

-

40

12,0

2,5

7

I-III

36

130

10

30,4

-

40

13,0

2,5

4

I-V

37

130

10

36,0

-

40

13,0

2,5

5

I-IV

38

120

10

41,6

-

40

12,0

2,5

6

I-III

39

100

10

52,8

-

40

10,0

2,2

8

I

28

187,5

10

46,0

57,8 *

25

18,0

7,5

6

I-III

29

160

9

51,6

63,4 *

25

18,0

6,3

7

I-II

30

180

10

36,2

51,2 *

30

18,0

5,7

4

I-IV

31

135

8

53,0

68,0 *

30

15,0

4,5

7

I

32

200

10

44,7

53,3 *

20

20,0

10,0

6

I-III

* a=65°
