Содержание

1. Расчет и конструирование монолитного ребристого перекрытия

1.1 Компоновка конструктивней схемы перекрытия

1.2 Расчёт и конструирование плиты перекрытия

1.2.1 Определение нагрузок

1.2.2 Определение расчетных усилий

1.2.3 Определение высоты сечения плиты

1.2.4 Подбор сечения арматуры

1.2.5 Конструирование плиты

1.3 расчёт второстепенной балки

1.3.1 Определение нагрузок

1.3.2 Определение расчётных усилий

1.3.3 Определение размеров сечения второстепенной балки

1.3.4 Подбор сечения арматуры

1.3.5 Расчет поперечной арматуры

1.3.6. Назначение количества и диаметров продольной рабочей арматуры

1.3.7. Построение эпюры материалов

2. Расчёт и конструирование монолитной железобетонной колонны

2.1 Сбор нагрузок на колонну.

2.2 Расчёт сечения колонны.

3. Расчет фундамента

Литература

1. Расчет и конструирование монолитного ребристого перекрытия

1.1 Компоновка конструктивней схемы перекрытия

Железобетонные ребристые перекрытия могут быть с балочными плитами и плитами, опертыми по контуру. Балочные плиты имеют отношение длинной стороны к короткой , а плиты, опертые по контуру, .

В настоящей курсовой работе рассматриваются принципы проектирования ребристых перекрытий с балочными плитами.

В однопролётных зданиях (шириной до 5-7 м) балки обычно опираются непосредственно на продольные стены. В многопролётных зданиях ребристые перекрытия с балочными плитами представляют собой конструкцию, состоящую из главных и второстепенных балок, расположенных по взаимно перпендикулярным направлениям, и плиты, монолитно связанной с балками в одно целое. Второстепенные балки служат опорами плиты, главные - опорами второстепенных балок, а стены и колонны: - опорами главных балок.

При равномерно распределенной нагрузке и отсутствии отверстий в перекрытии рекомендуется назначать равно пролетные плиты и балки. Если на перекрытии имеется значительная сосредоточенная нагрузка, то балки целесообразно располагать непосредственно под этой нагрузкой.

Ориентировочные расстояния в метрах между второстепенными балками (или пролеты плиты) и соответствующие им минимальные толщины балочных плит в зависимости от нагрузки приняты по табл. I.I. методических указаний.

При выборе расстояния между второстепенными балками следует стремиться к тому, чтобы толщина плиты была минимальной (для производственных зданий - не менее 60 мм).

Рекомендуемые пролеты элементов перекрытия и размеры их поперечных сечений приведены в таблице №1.

Таблица 1

Наименование элемента

Пролет,m

Размеры сечения элемента

высота

Ширина

Плита

Lпл=1,7¸2,7

8¸10см

100см (условно)

Второстепенная балка

Lвб=5¸7

hвб= (1/12¸1/20) Lвб

bвб= (0,4¸0,5) hвб

Главная балка

Lгб=5¸8

hгб= (1/8¸1/15) Lгб

bгб= (0,4¸0,5) hгб

Установка нескольких лишних второстепенных балок меньше сказывается на общем расходе бетона на перекрытие, чем увеличение толщины плиты. Исходя из этих соображений, пролёт плиты выбирают, как правило, в пределах 1,7 - 2.7 м.

В настоящее время для многоэтажных производственных зданий принимаются унифицированные расстояния между колоннами (кратные модулю 3000 мм и равные 6,9 и 12 м) и унифицированные высоты этажей (кратные модулю 600 мм и равные 3,6: 4.2; 4.8; 6.0 и 7.2 м).

По методическим соображениям дли курсового проектирования размеры в плане и высоты этажей задаются, как правило, неунифицированными. Несмотря на это. все габаритные размеры должны подчиняться единой модульной системе на базе модуля 100 мм. Для возможности более быстрого статического расчета с применением готовых формул и таблиц элементы перекрытия - рекомендуется назначать с равными пролетами или пролетами, не отличающимися более чем на 20% для плит и более чем па 10% для балок. Обычно крайние пролеты плиты, второстепенных и главных балок выполняю меньше средних. В этом случае изгибающие моменты и перерезывающие силы в крайних пролетах приближаются по величине к расчетным усилиям в средних пролетах.

Расположение главных балок по продольному или поперечному направлениям принимаются в зависимости от архитектурных, конструктивных и технологических требований. При курсовом проектировании ограничиваемся выбором конструктивной схемы перекрытия на основе сравнения нескольких вариантов перекрытия по расходу бетона.

Крайние разбивочные оси в производственных зданиях располагаются по внутренним граням стен (нулевая привязка) либо со смещением внутрь стены на расстояние, кратное 100 мм. В настоящей работе принята нулевая привязка.

В целях унификации высоту балок принимает кратной 50 мм при размерах до.600 ми и кратной 100 мм при больших размерах.

Ширину сечения балок назначают 100.120, 150, 200, 220, 250 и далее кратной 50 мм.

Таким образом, выполнение проекта начинается с выбора сетки колонн, привязки наружных стен к крайним разбивочным осям и компоновки конструктивных схем междуэтажного перекрытия.

На основании всех требований и рекомендаций применяем:

пролет плиты Lпл = 1700мм

пролет второстепенной балки Lвб = 5800 мм

пролет главной балкиLгб = 6800 мм

высота и ширина главной балки соответственно hгб = 600 мм bгб = 300 мм

высота и ширина второстепенной балки соответственно hвб = 400 мм bвб = 200 мм

Толщина плиты при нормативной нагрузке 9500 Н/м2 принимается равной hпл = 70 мм.

Исходные данные:

здание имеет размеры в плане 20,4х40-м;

высота этажа - 4,8 м

количество этажей - 8

наружные стены - кирпичные несущие

нормативная полезная нагрузка на перекрытие 4кПа.

В настоящей работе принимаем привязку 200 мм.

При наружных станах из кирпичной кладки длину опираниия плиты на стену принимаем 120 мм, второстепенной балки - 250 мм и главной балки - 380 мм

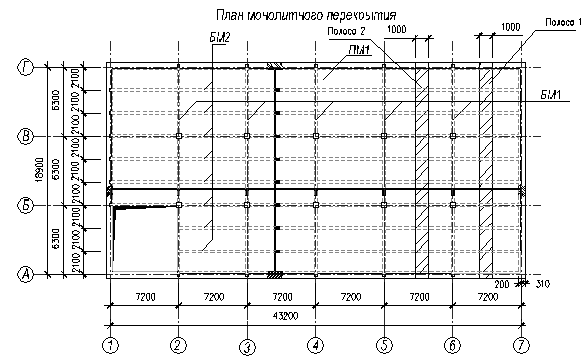

Рис. 1. План монолитного перекрытия.

1.2 Расчёт и конструирование плиты перекрытия

Элементы железобетонного монолитного ребристого перекрытия (плиту, второстепенную и главную балку) рассчитывают отдельно. Расчёт элементов производится в соответствии с указаниями СНиП II - 21 - 75 и "Руководства по проектированию бетонных и железобетонных конструкций из тяжелого бетона."
