III уровень средняя колонна (15 элемент)

М=1287 кНм, N=5,1 кН, Q=695 кН.

Примем полуавтоматическую сварку Св-08Г2С*, расчетные характеристики: Ryшсв=24кН/см2;Ryссв=26 кН/см2; βш =0,9; βс=1; γyшсв =γyссв =1,1.

βшRyшсвγyшсв=0,9*24=21,6 < βсRyссвγyссв=1,05*26=27,9 кН/см2;

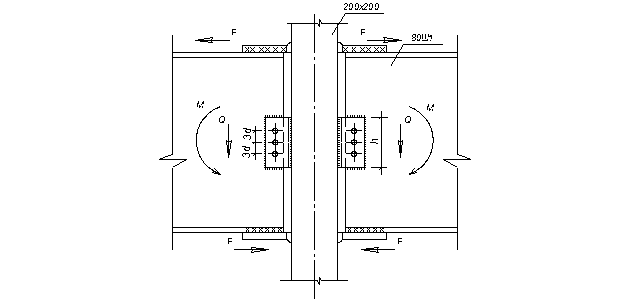

1)Определим толщину шва (“рыбки”):

Толщина “рыбок” составит 32 мм.

2)Определяем требуемую длину шва (“рыбки”):

Длина “рыбок” составит 19 см.

3)Рассчитаем высоту вертикального ребра:

Рассчитаем диаметр и количество болтов:

На срез:

,

где Q – поперечная сила;

- расчетное сопротивление болтов срезу;

- коэффициент условий работы соединения;

- площадь поперечного сечения болта;

- число расчетных срезов;

Принимаем болты нормальной точности, по классу прочности 8,8 МПа (=25кН/см2 , =45кН/см2 ):

;

Принимаем 3 болта d = 22 мм; Аб=3,08 см2.

На смятие:

где - расчетное усилие воспринимаемое одним болтом смятию;

- расчетное сопротивление смятию элементов, соединяемых болтами;

d – диаметр болта;

- наименьшая суммарная толщина элементов, сминаемых в одном направлении;

Окончательно принимаем 3 болта d = 22 мм.

Минимальная длина вертикальной накладки составит: h=2*2d+2*3d=10d=220мм.

Окончательно принимаем h=26см.

II уровень средняя колонна (22 элемент)

М=1301 кНм, N=40,2 кН, Q=695 кН.

1)Определим толщину шва (“рыбки”):

Толщина “рыбок” составит 27 мм.

2)Определяем требуемую длину шва (“рыбки”) при kш=20мм:

Длина “рыбок” составит 19 см.

3)Рассчитаем высоту вертикального ребра:

Рассчитаем диаметр и количество болтов:

На срез:

,

где Q – поперечная сила;

- расчетное сопротивление болтов срезу;

- коэффициент условий работы соединения;

- площадь поперечного сечения болта;

- число расчетных срезов;

Принимаем болты нормальной точности, по классу прочности 8,8 МПа (=25кН/см2 , =45кН/см2 ):

;

Принимаем 3 болта d = 22 мм; Аб=3,08 см2.

На смятие:

где - расчетное усилие воспринимаемое одним болтом смятию;

- расчетное сопротивление смятию элементов, соединяемых болтами;

d – диаметр болта;

- наименьшая суммарная толщина элементов, сминаемых в одном направлении;

Окончательно принимаем 3 болта d = 22 мм.

Минимальная длина вертикальной накладки составит: h=2*2d+2*3d=10d=220мм.

Окончательно принимаем h=26см.

I уровень средняя колонна (11 элемент)

М=1124 кНм, N=131,3 кН, Q=648 кН.

1)Определим толщину шва (“рыбки”):

Толщина “рыбок” составит 20 мм.

2)Определяем требуемую длину шва (“рыбки”) при kш=16мм:
