Содержание

1. Введение

1.1 Исходные данные

2. Вертикальная планировка строительной площадки

2.1 Определение линии нулевых работ

2.2 Расчет объемов работ по вертикальной планировке площадки

2.3 Определение средней дальности перемещения грунта и выбор технических средств

2.4 Определение состава и объема работ и выбор технологии их выполнения

3. Отрывка котлована под здание

3.1 Планировочное и конструктивное решение подземной части здания

3.2 Определение размеров котлована и расчет объемов его разработки

3.3 Выбор технических средств для разработки котлована по техническим параметрам

3.4 Расчет потребности в автосамосвалах для вывозки лишнего грунта

3.5 Определение состава, технологии и объемов работ по отрывке котлована

4. Устройство строительных конструкций подземной части здания

4.1 Устройство щебеночной подготовки (приемка щебня, его разравнивание и уплотнение)

4.2.Устройство бетонной подготовки

4.2.1 Ведомость объемов опалубочных работ

4.2.2 Ведомость объемов бетонных работ

4.2.3 Работы по выдерживанию бетона и уходу за ним

4.2.4 Расчет объемов работ по распалубке конструкции

4.3 Устройство ленточного фундамента

4.3.1 Установка опалубки

4.3.2 Армирование ленточного фундамента

4.3.3 Укладка и уплотнение бетонной смеси

4.3.4 Выдерживание уплотненного бетона и уход за ним

4.3.5 Распалубливание конструкции фундамента

4.4 Устройство столбчатого фундамента стаканного типа

4.4.1 Устройство опалубки

4.4.2 Армирование столбчатого фундамента

4.4.3 Укладка и уплотнение бетонной смеси

4.4.4 Выдерживание уплотненного бетона и уход за ним

4.4.5 Распалубливание конструкции столбчатого фундамента

4.5 Устройство колонн здания

4.5.1 Устройство опалубки

4.5.2 Армирование колонн

4.5.3 Укладка и уплотнение бетонной смеси.

4.5.4 Выдерживание уплотненного бетона и уход за ним

4.5.5 Распалубливание конструкции колонны

4.6 Утройство наружных стен здания

4.6.1 Установка опалубки

4.6.2 Армирование наружных стен здания

4.6.3 Укладка и уплотнение бетонной смеси

4.6.4 Выдерживание уплотненного бетона и уход за ним

4.6.5 Распалубливание конструкции стены

4.7 Устройство перекрытия здания

4.7.1 Установка опалубки

4.7.2 Армирование перекрытия здания

4.7.3 Укладка и уплотнение бетонной смеси

4.7.4 Выдерживание уплотненного бетона и уход за ним

4.7.5 Распалубливание конструкции перекрытия

5. Сводная ведомость объемов земляных и строительно-монтажных работ

6. Калькуляция трудозатрат и затрат машинного времени, стоимости работ

7. Расчет технико-экономических показателей

1. Введение

В данном курсовом проекте по теме: «Технология возведения подземной части здания» разработаны основы проектирования технологии строительных процессов при планировке строительной площадки и возведении подземной части здания из монолитного железобетона, а также принятие экономически обоснованных технических решений по механизации работ и организации выполнения строительных процессов.

В процессе курсовой работы последовательно решались такие задачи, как изучение особенностей заданной строительной площадки: планировочные отметки и уклоны, грунтовые условия; подсчет объемов земляных работ по вертикальной планировке, составление сводного баланса земляных работ на площадке масс; определение оптимального расстояния перемещения грунта по вертикальной планировке, разработка схемы перемещения масс; подбор технических средств для отрывки траншеи под сооружение; составление ведомостей объемов работ, затрат труда и стоимости трудозатрат; календарное планирование производства работ.

1.1 Исходные данные

Здание возводится на строительной площадке I, имеющей размеры 500*300м, выданной в виде строительной сетки с шагом 100м. Рабочие отметки в вершинах квадратов, конфигурация подземной части здания в плане, размеры по осям заданы по варианту 1 (рис. 1.1.1.).

Характеристика строительной площадки и основные конструктивные параметры строительных конструкций здания:

преобладающий грунт: супесь

средняя дальность транспортировки излишнего (привозного) грунта: 3км

толщина наружной стены: 500мм,

толщина внутренней стены: 350мм,

сечение колонн: 400*400мм,

сечение балки: 800*400мм,

степень армирования: сеткой – 15кг/м3; каркасом – 60кг/м3,

высота цоколя: 0,8м.

Объект размещается в 1-м квадрате. Привязка здания к строительной площадке показана на рис. 1.1.1.

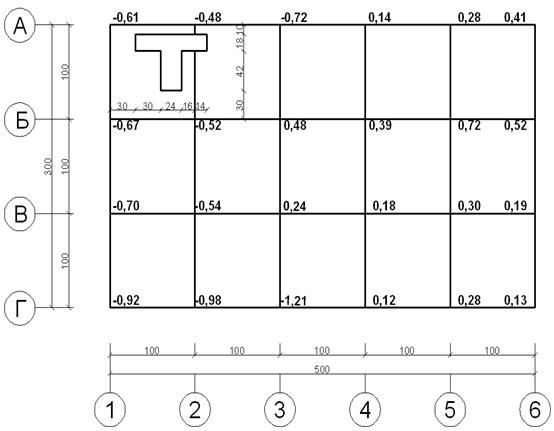

Рис. 1.1.1. Строительная площадка

возведение подземный здание строительный конструкция

2. Вертикальная планировка строительной площадки

Вертикальная планировка строительной площадки производится для выравнивания территории по заданным проектной отметке и уклону после производства подготовительных работ (расчистки территории, срезки растительного слоя). Трудоемкость выполнения основных планировочных процессов зависит от объемов земляных масс, а также от средней дальности перемещения грунта. Для определения объемов земляных масс нужно определить положение нулевой линии.

2.1 Определение линии нулевых работ

Линия нулевых работ является границей между зонами выемки и насыпи. Рабочие отметки на этой линии равны нулю. (В точках линии не требуется никаких земляных работ). Линия нулевых работ проходит между теми смежными вершинами квадратов, рабочие отметки которых имеют противоположные знаки. Знак «+» рабочей отметки указывает на необходимость подсыпки грунта (планировочная насыпь), а знак «–» – на необходимость снятия лишнего грунта (планировочная выемка).

Определение линии нулевых работ производится графически. Перпендикулярно к той стороне квадрата строительной площадки, где смежные вершины имеют рабочие отметки противоположных знаков, откладываются значения этих отметок (из данных вершин с учетом знака). Затем концы полученных отрезков, не принадлежащие стороне квадрата, в свою очередь соединяются отрезком. На пересечении последнего отрезка с данной стороной квадрата расположена точка линии нулевых работ. Расстояние от этой точки до вершин, имеющих соответственно рабочие отметки ha и hb, находятся как соотношение сторон подобных треугольников:

где,

Х- расстояние от нулевой точки до вершины, имеющей отметку ha; С – длина стороны квадрата. (рис. 2.1.1.)

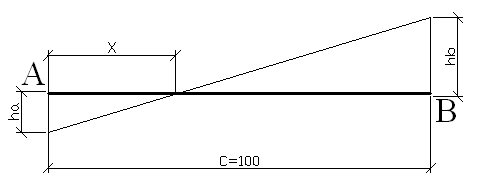

Рис. 2.1.1. Определение точки нулевых работ

Рассмотрев все стороны квадратов, где смежные вершины имеют рабочие отметки противоположных знаков, получим серию точек, при последовательном соединении которых отобразится линия нулевых работ, отделяющая зону планировочной насыпи от зоны планировочной выемки (рис. 2.1.2.).

2.2 Расчет объемов работ по вертикальной планировке площадки

В расчете используем метод четырехгранных призм, при котором объем насыпей и выемок, заключенный в отдельные квадраты или их части, отсекаемые линией нулевых работ, определяются по формуле:
