В графе расстояний против пикетов и плюсовых точек проводят вертикальные линии (ориентиры). Между линиями плюсовых точек и пикетов записывают расстояния, сумма которых в пределах одного пикета составляет 100 м. Если между пикетами плюсовых точек нет, то расстояние между ними 100 м не записывают.

В графу «Отметка земли» из журнала нивелирования против каждой ординаты выписывают черной тушью отметки поверхности земли с округлением до сотых долей метра.

Графы «Тип покрытия», «Род грунта», «Тип поперечного профиля», «Левая и правая канавы» можно оставлять не заполненными, т.к. этот раздел рассматривается в специальной дисциплине «Сухопутный транспорт леса».

После вычерчивания и заполнения вышеперечисленных граф приступают к построению профиля. Для этого от линии условного горизонта против ординат графы расстояния восстанавливают перпендикуляры, на которых в вертикальном масштабе откладывают профильные отметки (разность между абсолютной отметкой точки и отметкой условного горизонта) пикетов и плюсовых точек. Ординаты точек профиля не должны выходить за пределы чертежа, для чего линии условного горизонта придают такую отметку, при которой ординаты профиля получились бы высотой 4 – 10 см. Концы вертикальных отрезков соединяют прямыми линиями.

Ниже линии условного плана дороги точно на каждом десятом пикете наносят километровые знаки, которые на профиле проводят от линии пикетов в виде прямой линии длиной 1.5 см с кружком на конце (диаметр 0.5 см), правую половину которого заливают тушью.

В графе «Ситуация» проводят условную ось дороги, и по обе стороны от неё показывают ситуацию местности по данным пикетажной книжки с соблюдением масштаба.

Вверху трассы показывают привязку к реперам, отметки реперов, их номера и положение относительно оси трассы.

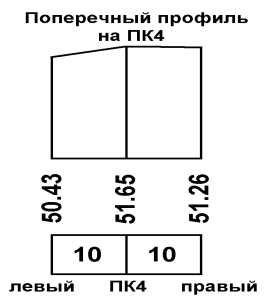

Поперечные профили чертят для тех точек трассы, от которых они построены на местности. Масштабы одинаковы для горизонтальных и вертикальных расстояний и равны вертикальному масштабу продольного профиля (рис.5 ).

Рис.5 поперечный профиль.

4. Проектирование на профиле лесовозной дороги

Проектирование и строительство автомобильных лесовозных дорог выполняют по нормативам проектирования, разработанным Гидролестрансом, приведённым в инструкции по проектированию лесозаготовительных предприятий (ИПЗЛП-82). Проектирование плана и продольного профиля производят из условия наименьшего ограничения скорости, обеспечения безопасности движения, удобства водоотвода, и наилучшей защиты дороги от снежных заносов.

При проектировании на профиле лесовозной дороги II категории в соответствии с техническими указаниями по проектированию лесовозной дороги лесозаготовительной промышленности и её предприятий соблюдают следующие условия:

1.Минимум земельных работ.

2.Для уменьшения лишних заносов дороги проектируют преимущественно в невысокой насыпи (0,3 – 1.0 м).

3.Величина наибольшего подъёма в грузовом направлении должно быть не более 20%. Уклоны проектной линии не могут быть больше значений, установленных техническими условиями проектирования; направлении на магистралях V категории при рельефе равнинном и пересеченном, соответственно равными 40 и 60 %;

Переломы проектной линии продольного профиля при алгебраической разнице уклонов 20 % и более сопрягают вертикальными кривыми на магистралях IV, А, IV, Б и V категорий.

4.Проектирование горизонтальных площадок в выемках не рекомендуется, так как они затрудняют водоотвод.

5.Высота земляных работ (высота насыпи и глубина выемки) допускается не более 3м (в вертикальном масштабе не более 6м).

6.На переломах проектных линий профиля, если алгебраическая разность уклонов более 15 см, вставляют вертикальные кривые.

После получения продольного профиля естественной поверхности земли на оси дороги на него наносят проектную линию, представляющую собой новую профильную линию, соответствующую положению будущей лесовозной дороги.

Различают два основных вида проектной линии: обёртывающую и секущую. Обёртывающая линия назначается по возможности параллельно поверхности земли и ближе к ней и широко применяется в равнинной местности, так как обеспечивает небольшие объёмы земляных работ при возведении земляного полотна. В пересечённом рельефе местности обёртывающая проектная линия будет иметь большое количество переломов при наличии крутых подъёмов и спусков, что вызовет снижение скорости автопоездов, перерасход. В этом случае может быть использована секущая проектная линия, при которой предусматривается срезка холмов или гряд (с устройством выемок) с использованием полученного грунта для отсыпки насыпей в прилежащих понижениях местности.

Нанесение проектной линии начинают с установления фиксированных высотных отметок (заданных отметок на контрольных точках) в местах пересечения существующих дорог, линий электропередач, отметок, проезжей части моментов и полотна дорог над горизонтами высоких вод в затапливаемых районах и т.п. После этого, пользуясь нормами проектирования (ИПЛЗП-82), в зависимости от почвенно-грунтовых и гидрологических условий местности, устанавливают для различных участков дороги минимально-необходимое возвышение земляного полотна относительно поверхности земли, оптимальная высота полотна 0.7 – 0.9 м. В местах, заносимых снегом, проектную линию наносят с отметками насыпи не меньше 0.5 м. Выемок по возможности избегают, проектируя их лишь при пересечении резко выраженных водоразделов, на спусках в пойму водотоков и в горной местности.

Назначая проектную линию, избегают частых и резких её переломов со сменой подъёмов и спусков, однако, нецелесообразно и искусственное введение очень длинных элементов, что приводит к излишним земляным работам. Наименьшее расстояние между двумя переломами профиля, называемое шагом проектирования, не должно быть менее 50 м.

Проектируемая лесовозная дорога располагается в равнинной местности, поэтому преимущественно используют обёртывающую проектную линию, полотно автодороги устраивают в невысокой насыпи (0.3 – 1.0 м). Исходя из этого, проектная отметка начальной точки (ПК0) линии первого уклона принимается больше отметки земли этой точки не менее чем на 0.3 м. При построении проектной линии для упрощения последующих расчётов совмещают её точки перелома с пикетами или плюсовыми точками.

От начальной точки проектной линии находят и отмечают пунктиром положение её первого участка, т.е. линии одного уклона, проходящей выше поверхности земли на 0.3 – 1.0 м. При этом уклон намечаемой проектной линии должен быть не более руководящего. Для этого определяют проектную отметку конечной точки линии первого уклона, которая равна отметке земли этой точки плюс высота насыпи.

По разности проектных отметок конечной и начальной точек линии одного уклона вычисляют уклон

, (4.1)

где НК – проектная отметка конечной точки;

НН – проектная отметка начальной точки;
