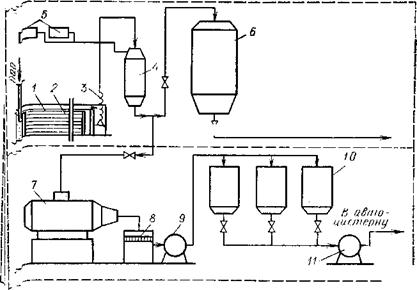

Рис. 1. Принципиальная схема очистки производственных сточных вод:

1-участок жироуловителя; // — участок переработки; / — отстойник; 2 — паровые регистры; 3 — гофрированный шланг; 4, 6 — котлы для сбора жира; 5, 9, 11 —насосы; 7 — котел КВМ-4,6; 8 — отстойник жира с отцеживателем; 10 — осветлитель жира.

На рис.1 показана схема механической очистки производственных сточных вод и утилизации жировой массы. Участок по переработке и очистке белково-жировых примесей, извлекаемых из сточных вод, состоит из жироуловителя и отделения переработки. Стоки поступают в отстойники, подогреваемые после заполнения паром через регистры. При температуре 90°С на дно отстойника выпадает твердая фракция, а расплавленный жир всплывает на поверхность. Жир удаляется гофрированным шлангом на поплавковом устройстве; откачку жира производит с помощью водокольцевого насоса ВВН-3. После вытопки в котлах КВМ-4,6 жир через отцеживатель направляют в сепаратор РТ-ОН-4,6, затем насосом ЛВЖ-107 — в отстойник объемом 1,6 м3. После осветления жир поступает в автоцистерны. Осевшие в отстойнике твердые частицы удаляют тельфером грузоподъемностью 1 т и вывозят за пределы мясокомбината. Рассмотренная схема очистки производственных сточных вод, составляющих 40—45% всех стоков мясокомбината, позволяет дополнительно использовать для технических целей большое количество жира, а также резко улучшить работу наружных (последующих) очистных сооружений.

На очистку поступают сточные воды в количестве 271,5 в сутки, содержащие следующие примеси: жилки размером 50-16 мм - 30%; мелкие обрывки печени, сор нута размером 16-5 мм – 30%; шелуха нута размером 5-1 мм - 40%. Для механической очистки принимаем решетки. Для последующей очистки сточных вод принимаем жироловушки. В сутки образуется 180 кг жира. Расчет решеток и жироловушек производится в расчетной части раздела.

Расчет решеток

Для улавливания примесей с размером 50-16 мм предусматриваем решетки с прозорами 16мм.

Определяем площадь живого сечения рабочих решеток:

, (10.1)

где - максимальный секундный расход сточных вод;

- скорость движения жидкости в прозорах решетки.

По табл.53 [1] принимаем решетки марки МГ 10Т со следующими данными:

· пропускная способность…………………65тыс м3/сут

· размеры канала перед решеткой……… .10002000мм

· площадь прохода решетки……………….f=0,74м2

· ширина решетки………………………….Вр=1580мм

· масса………………………………………1800кг

Для улавливания примесей рамером 16-5 мм предусматриваем решетки с прозорами 5 мм.

По табл.53 [1] принимаем решетки марки МГ 8 Т со следующими данными:

· пропускная способность…………………67тыс м3/сут

· размеры канала перед решеткой……… .10002000мм

· площадь прохода решетки……………….f=0,53м2

· ширина решетки………………………….Вр=1580мм

· масса………………………………………1500кг

Для улавливания примесей рамером 5-1 мм предусматриваем решетки с прозорами 1 мм.

По табл.53 [1] принимаем решетки марки МГ 6 Т со следующими данными:

· пропускная способность…………………65тыс м3/сут

· размеры канала перед решеткой……… .13001800мм

· площадь прохода решетки……………….f=0,37м2

· ширина решетки………………………….Вр=1580мм

· масса………………………………………1430кг

Расчет жироловки.

Производственная мощность предприятия П=60000 кг/сут, V=15 мм/с – скорость движения сточных вод, t=10 мин – продолжительность пребывания сточной воды в жироловке.

1.Определим расчетный расход сточных вод:

где

m- укрупненная норма водоотведения ( на единицу продукции), m=20 , ; t –число часов работы в смену, t=12 ч.

2.Определим геометрические размеры жироловки. Приняв h=B, где h- ширина прочной части, В- ширина (м), имеем

м

Принимаем В=h=3 м

Длина проточной части:

м.

3.Концентрация отхода жира составляет 3 кг с 1 тонны произведенного продукта. За сутки производится 60 т.

За сутки образуется 60*3=180 кг жира.

За одну неделю 180*7=1260 кг жира.

За смену используется 135.75 воды. (1 смена- 12 часов), за 2 смены расходуется 271,5

За неделю: , где 25- расход воды на внутреннюю мойку.

34,38- время пребывания сточных вод через очистные сооружения.

Максимальный расчетный часовой расход сточных вод:

250,где

Требуемый объем жироловки: 34,38*250=8595

Выбросы

Количество до очистки

ПДК

Количество после очистки

Оборудование

мг/м3



жилки размером 50-16 мм

4500

2800

1350

Решетки

с прозорами 16 мм.

мелкие обрывки печени, сор нута размером 16-5 мм

1350

2800

405

Решетки

с прозорами 5 мм.

шелуха нута размером 5-1 мм

405

2800

96

Решетки

с прозорами 1 мм.

Жир

654

200

105

Жироловушки
