Материал стенок бака горючего АМг6;

Материал стенок трубопровода АМг6;

Средняя шероховатость поверхности трубопроводов ;

Характеристики материала АМг6:

предел прочности;

плотность.

Выполнение расчёта:

Расчет диаметра трубопровода горючего

- масса топливной системы горючего,

где - масса бака горючего;

- масса рабочего тела наддува бака горючего;

- масса трубопровода горючего.

Масса бака горючего:

,

где .

Масса трубопровода:

,

где ;

- приведённая длина трубопровода горючего (от заборного устройства до входа в насос).

Масса рабочего тела наддува бака горючего:

,

где ;

- эффективная работоспособность газа.

Суммарные потери давления в трубопроводе горючего:

,

где - потери давления на создание скорости;

- скорость движения горючего в трубопроводе.

- потери давления на трение между движущейся жидкостью и стенками трубопровода;

- коэффициент потерь на трение (зависит от режима течения жидкости);

- местные потери;

- суммарный коэффициент местных сопротивлений.

Масса топливной системы горючего:

.

Зададимся несколькими значениями диаметра трубопровода горючего и произведём расчёт по приведённым выше выражениям. После чего построим график зависимости массы топливной системы горючего от диаметра трубопровода (рис.9) и данные вычислений сведём в таблицу (табл.1).

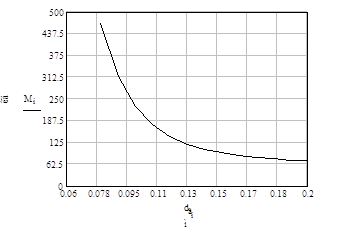

Рис.9. График зависимости массы топливной системы горючего от диаметра трубопровода

Таблица 1

, м

, м/с

, Па

, м

0.08

21.87

1.148

469.779

-

0.09

17.28

7.166

316.596

32.608

0.1

13.997

4.702

229.06

27.649

0.11

11.568

3.211

176.122

23.111

0.12

9.72

2.268

142.594

19.037

0.13

8.282

1.646

120.529

15.474

0.14

7.141

1.224

105.53

12.445

0.15

6.221

95.046

9.934

0.16

5.468

7.175

87.541

7.896

0.17

4.843

5.63

82.054

6.268

0.18

4.32

4.479

77.968

4.98

0.19

3.877

3.608

74.875

3.967

По ГОСТ 18482-79 выбираем диаметр трубопровода горючего равным .

Расчет диаметра трубопровода окислителя

- масса топливной системы окислителя,

где - масса бака окислителя;

- масса рабочего тела наддува бака окислителя;
